Гидролинии рабочего оборудования (1-2) — HITACHI EX2600-6LD

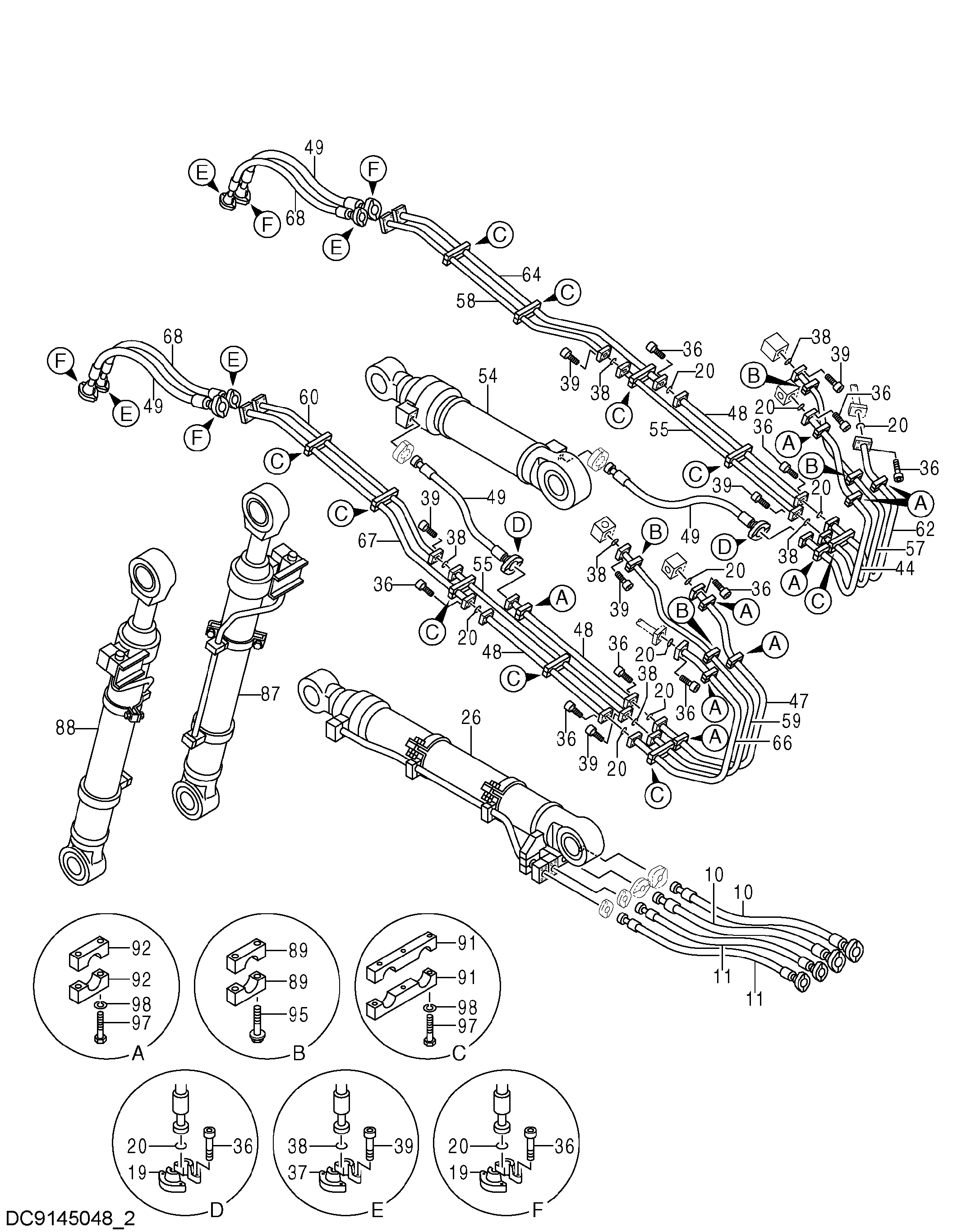

Заводская схема «Гидролинии рабочего оборудования (1-2)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4357729 | Шланг | 2 |
| 11 | 4357725 | Шланг | 2 |
| 19 | 4169565 | Разъёмный фланец | 12 |
| 20 | 4292385 | Уплотнительное кольцо | 17 |
| 26 | 4402129 замена: 4418070 | Гидроцилиндр рукояти | 1 |
| 26 | 4418070 | Гидроцилиндр рукояти | 1 |
| 36 | M342060 | Болт с внутренним шестигранником | 60 |
| 37 | 4075854 | Разъёмный фланец | 8 |
| 38 | 4292384 | Уплотнительное кольцо | 10 |
| 39 | M341650 | Болт с внутренним шестигранником | 40 |
| 44 | 8063833 | Трубка | 1 |
| 47 | 8063836 | Трубка | 1 |
| 48 | 8063839 | Трубка | 3 |
| 49 | 4190298 | Шланг | 4 |
| 54 | 4402130 замена: 4418073 | Гидроцилиндр. уровень | 1 |
| 54 | 4418073 | Гидроцилиндр. уровень | 1 |
| 55 | 8064532 | Трубка | 2 |
| 57 | 7030639 | Трубка | 1 |
| 58 | 8063841 | Трубка | 1 |
| 59 | 7030640 | Трубка | 1 |
| 60 | 8063842 | Трубка | 1 |
| 62 | 8063847 | Трубка | 1 |
| 64 | 8063849 | Трубка | 1 |
| 66 | 8063848 | Трубка | 1 |
| 67 | 8063850 | Трубка | 1 |
| 68 | 4357724 | Шланг | 2 |
| 87 | 4418071 | Гидроцилиндр ковша | 1 |
| 88 | 4418072 | Гидроцилиндр ковша | 1 |
| 89 | 4342723 | Хомут трубки | 8 |
| 91 | 4357287 | Хомут трубки | 20 |
| 92 | 4357265 | Хомут трубки | 18 |
| 95 | J271295 | Болт с шайбой | 8 |
| 95A | J901295 | Болт | 1 |
| 95B | J222012 | Шайба | 1 |
| 97 | J901402 | Болт | 50 |
| 98 | A590914 | Пружинная шайба | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
