Пилотный панель (вентилятор насос) — HITACHI EX2600-6LD

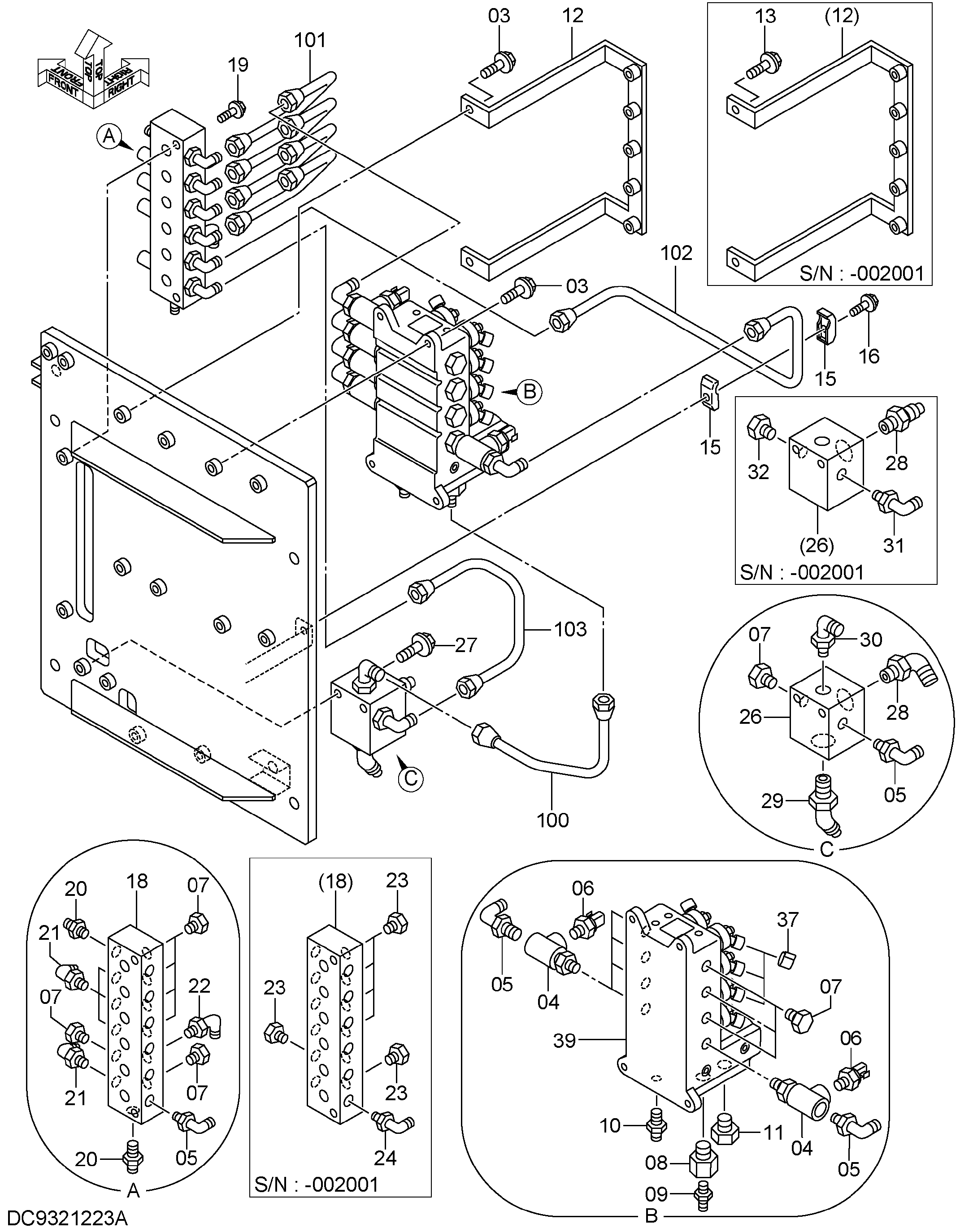

Заводская схема «Пилотный панель (вентилятор насос)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060069 | Панель | 1 |
| 03 | J271035 замена: J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 03 | J271035 | Болт с шайбой | 6 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4454002 | Тройник | 5 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4293950 замена: 4293950 | Угловой штуцер | 5 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4293950 | Угловой штуцер | 12 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 замена: A885002 | Пробка | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Уплотнительное кольцо | 10 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4263452 | Переходник S | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4344020 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A885004 | Пробка | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 8103357 | Кронштейн | 1 |
| 13 | J271035 | Болт с шайбой | 2 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 9736515 | Хомут | 2 |
| 16 | J260630 | Болт с шайбой | 1 |
| 16A | J900630 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 3103140 | Коллектор | 1 |
| 19 | J271070 | Болт с шайбой | 2 |
| 19A | J901070 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | A852122 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 4 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4348420 | Угловой штуцер | 1 |
| 23 | A885002 | Пробка | 6 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4293950 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 3071377 | Коллектор | 1 |
| 27 | J271000 | Болт с шайбой | 2 |
| 27A | J901000 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A852166 | Адаптер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | A852366 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852266 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4344046 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4293950 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A885002 | Пробка | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4677463 | Пробка | 3 |
| 39 | 9305228 | Электромагнитный клапан | 1 |
| 100 | 4721883 | Трубка | 1 |
| 101 | 4721884 | Трубка | 4 |
| 102 | 4721885 | Трубка | 1 |
| 103 | 4660986 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
