Гидробак (2) — HITACHI EX2600-6LD

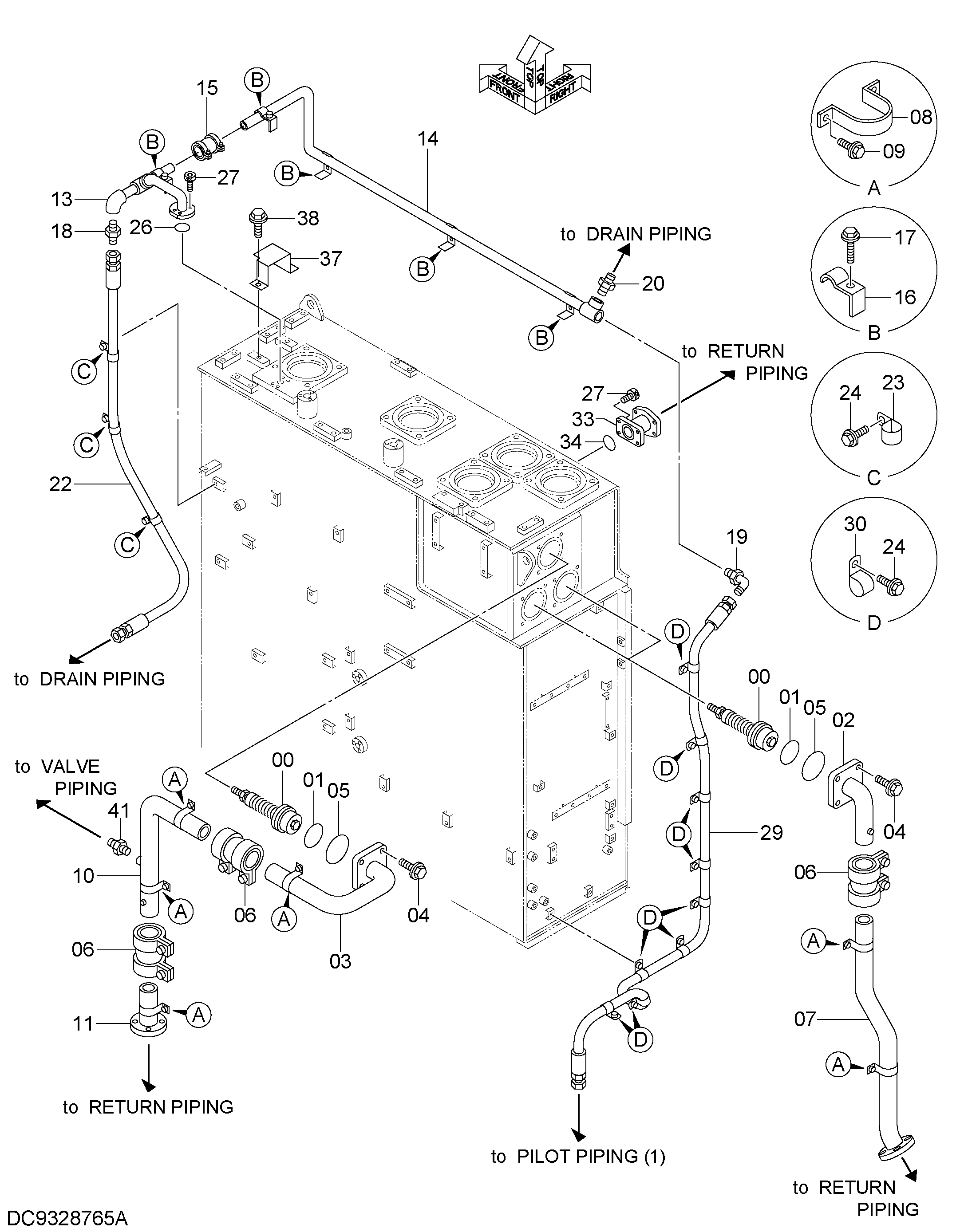

Заводская схема «Гидробак (2)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4354148 | Клапан | 3 |
| 01 | 4153549 | Уплотнительное кольцо | 3 |
| 02 | YA40006025 | Трубка | 2 |
| 03 | YA40006026 | Трубка | 1 |
| 04 | J271240 | Болт с шайбой | 12 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4153555 | Уплотнительное кольцо | 3 |
| 06 | 4071215 замена: XV00000007 | Муфта трубка | 4 |
| 06 | XV00000007 | Муфта трубка | 4 |
| 07 | 8127027 | Трубка | 2 |
| 08 | 4000909 | Хомут трубки | 8 |
| 09 | J271035 | Болт с шайбой | 16 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 8127029 | Трубка | 1 |
| 11 | 9743098 | Трубка | 1 |
| 13 | YA40000189 | Трубка | 1 |
| 14 | YA40000190 | Трубка | 1 |
| 15 | 4069801 замена: 4712341 | Муфта трубка | 1 |
| 15 | 4712341 | Муфта трубка | 1 |
| 16 | 4053698 | Хомут трубки | 5 |
| 17 | J271270 | Болт с шайбой | 5 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | A853188 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4156435 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A853100 | Адаптер | 1 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4450064 | Шланг | 1 |
| 23 | 4190264 | Зажим | 3 |
| 24 | J271020 | Болт с шайбой | 12 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4153534 | Уплотнительное кольцо | 1 |
| 27 | M341236 | Болт с внутренним шестигранником | 8 |
| 29 | 4329593 | Шланг | 1 |
| 30 | 4190263 | Зажим | 9 |
| 33 | YA40001190 | Трубка | 1 |
| 34 | 4153541 | Уплотнительное кольцо | 1 |
| 37 | YA00007506 | Крышка трубка | 1 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | A852122 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
