Рама — HITACHI EX2600-6LD

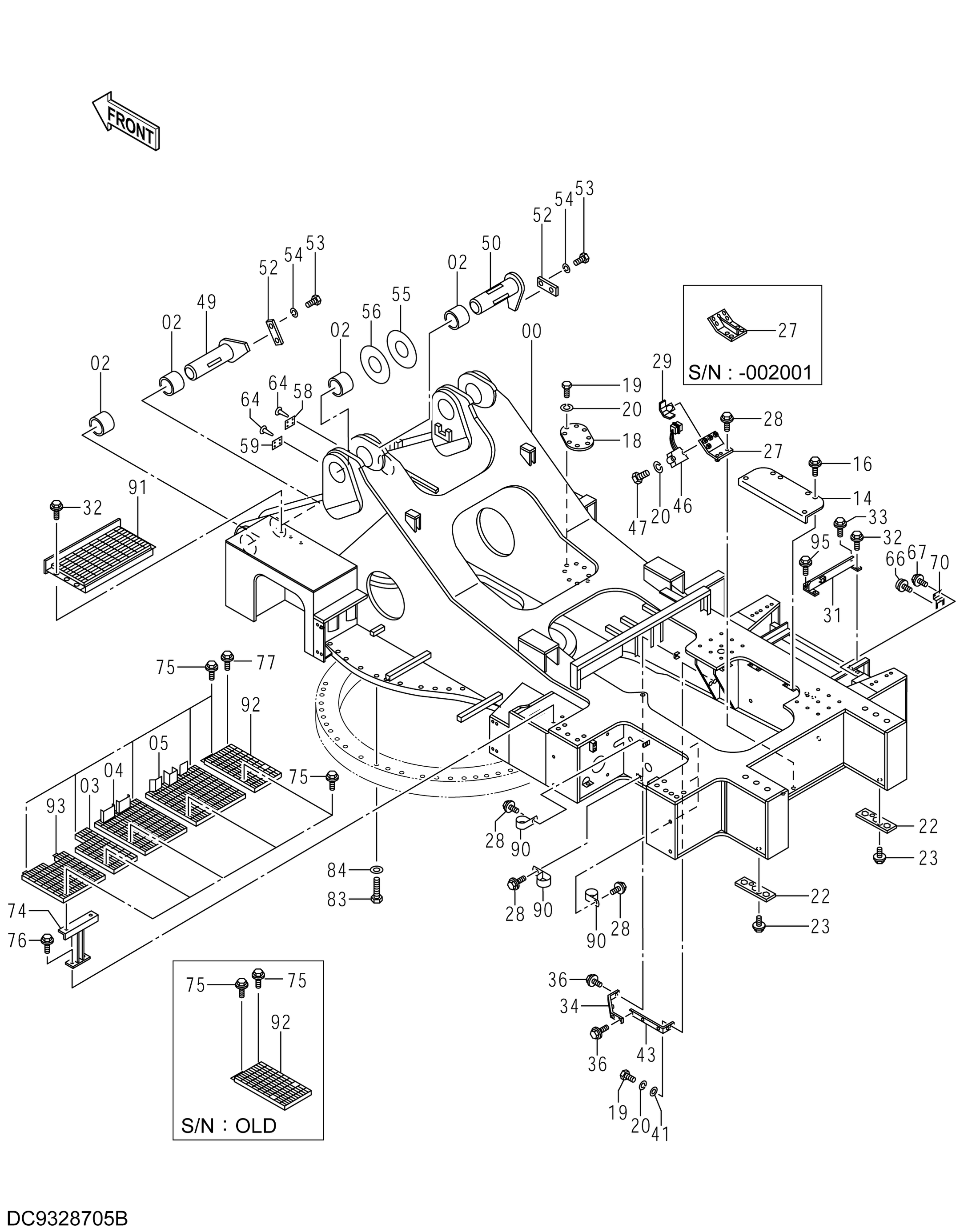

Заводская схема «Рама» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4350314 | Втулка | 8 |
| 03 | 8127031 | Ступень | 1 |
| 03 | YA40007011 | Ступень | 1 |
| 04 | 8127030 | Ступень | 1 |
| 04 | YA40007013 | Ступень | 1 |
| 05 | 7061266 | Ступень | 1 |
| 05 | YA40007012 | Ступень | 1 |
| 14 | 8084554 | Крышка | 1 |
| 16 | J271030 | Болт с шайбой | 6 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4350793 | Крышка | 1 |
| 19 | J901020 | Болт | 10 |
| 20 | A590910 | Пружинная шайба | 12 |
| 22 | 4660296 | Ограничитель | 2 |
| 23 | J271255 | Болт с шайбой | 4 |
| 23A | J901255 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 27 | 8053949 | Кронштейн | 1 |
| 27 | YA40007447 | Кронштейн | 1 |
| 28 | J271020 | Болт с шайбой | 6 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4298650 | Зажим | 1 |
| 31 | 8125223 | Кронштейн | 1 |
| 32 | J271240 | Болт с шайбой | 7 |
| 32A | J901240 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271245 | Болт с шайбой | 1 |
| 33A | J901245 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 9774159 | Кронштейн | 1 |
| 36 | J281025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 41 | J217083 | Шайба | 2 |
| 43 | 9774160 | Кронштейн | 1 |
| 46 | 4283028 | Сигнализация | 1 |
| 47 | J901000 | Болт | 2 |
| 47 | J901001 | Болт | 2 |
| 49 | 8075718 | Палец | 2 |
| 50 | 8063324 | Палец | 2 |
| 52 | 4192930 | Пластина | 4 |
| 53 | J932450 | Болт | 8 |
| 54 | A590924 | Пружинная шайба | 8 |
| 55 | 4358906 | Регулировочная шайба | 2 |
| 56 | 4358907 | Регулировочная шайба | 4 |
| 58 | 3093100 | Информационная табличка | 1 |
| 64 | M492964 | Приводной винт | 8 |
| 66 | J460320 | Винт с шайбой | 3 |
| 67 | J271025 | Болт с шайбой | 2 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 70 | 4661442 | Кронштейн | 1 |
| 74 | 8106700 | Кронштейн | 1 |
| 75 | J281030 | Болт с шайбой | 23 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
| 75 | J281030 | Болт с шайбой | 22 |
| 75A | J901030 | Болт | 1 |
| 75B | 4486055 | Шайба | 1 |
| 76 | J271230 | Болт с шайбой | 2 |
| 76A | J901230 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 77 | J281020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | 4486055 | Шайба | 1 |
| 83 | 4707224 | Болт | 60 |
| 84 | 4345655 | Шайба | 60 |
| 90 | 4190264 | Зажим | 4 |
| 91 | 7039298 | Ступень | 1 |
| 92 | 8127020 | Ступень | 1 |
| 92 | YA40007010 | Ступень | 1 |
| 93 | 8106697 | Ступень | 1 |
| 95 | J271260 | Болт с шайбой | 2 |
| 95A | J901260 | Болт | 1 |
| 95B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
