Обратные трубопроводы (1-1) — HITACHI EX2600-6LD

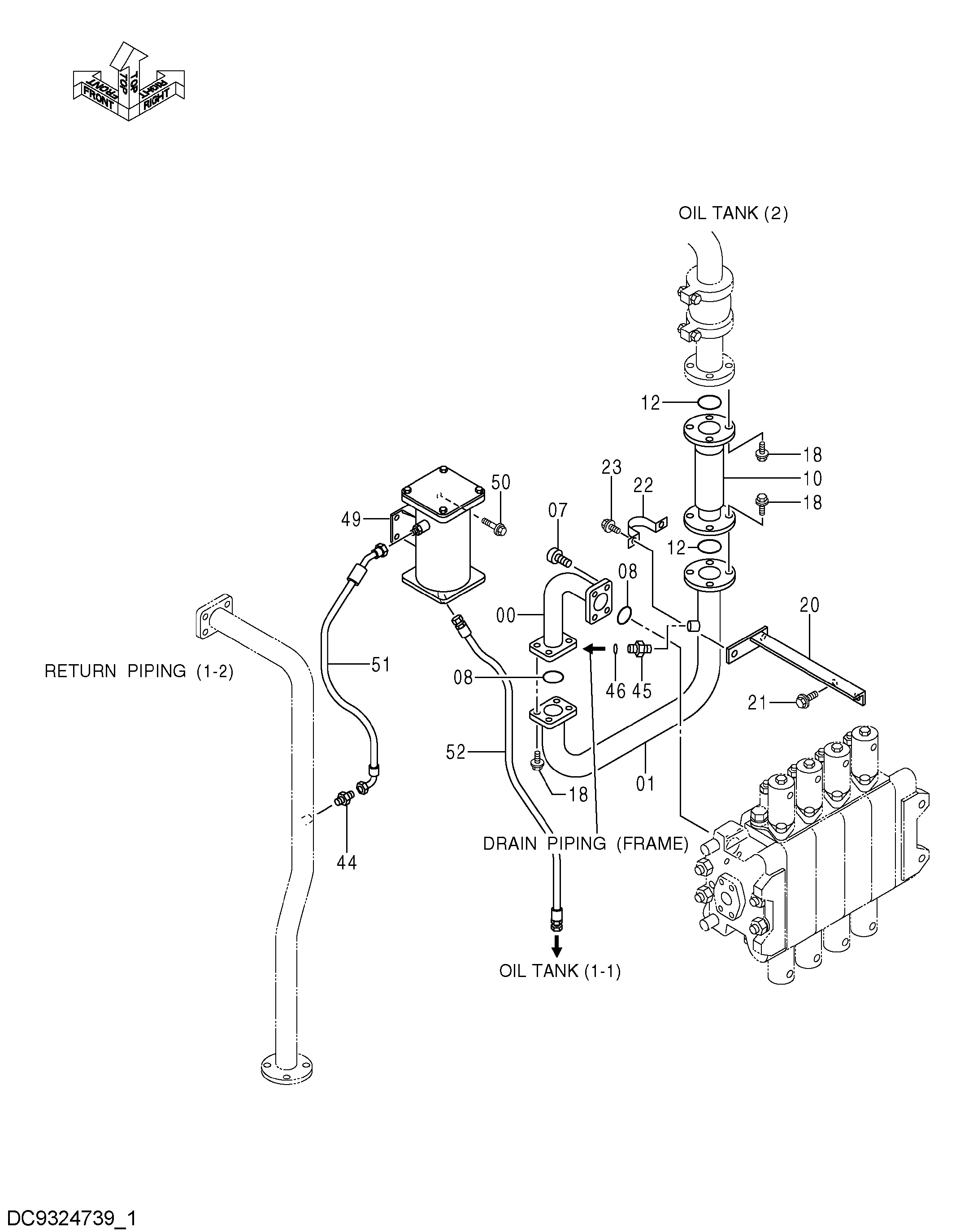

Заводская схема «Обратные трубопроводы (1-1)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9744060 | Трубка | 1 |
| 01 | 8076600 | Трубка | 1 |
| 07 | M341440 | Болт с внутренним шестигранником | 4 |
| 08 | 4153541 | Уплотнительное кольцо | 2 |
| 10 | 4422021 | Шланг | 1 |
| 12 | 4153543 | Уплотнительное кольцо | 2 |
| 18 | J271245 | Болт с шайбой | 12 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 9744101 | Кронштейн | 1 |
| 21 | J281020 | Болт с шайбой | 2 |
| 21A | J901020 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 22 | 4000909 | Хомут трубки | 1 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 33 | 4190277 | Зажим | 1 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 44 | A852144 | Адаптер | 1 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | A853188 | Адаптер | 1 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
| 46 | 4187328 | Уплотнительное кольцо | 1 |
| 50 | J271235 | Болт с шайбой | 4 |
| 50A | J901235 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | 4379931 | Шланг | 1 |
| 52 | 4708824 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
