Пилотные гидролинии (6)(гидрораспределитель)(погрузчик) — HITACHI EX2600-6LD

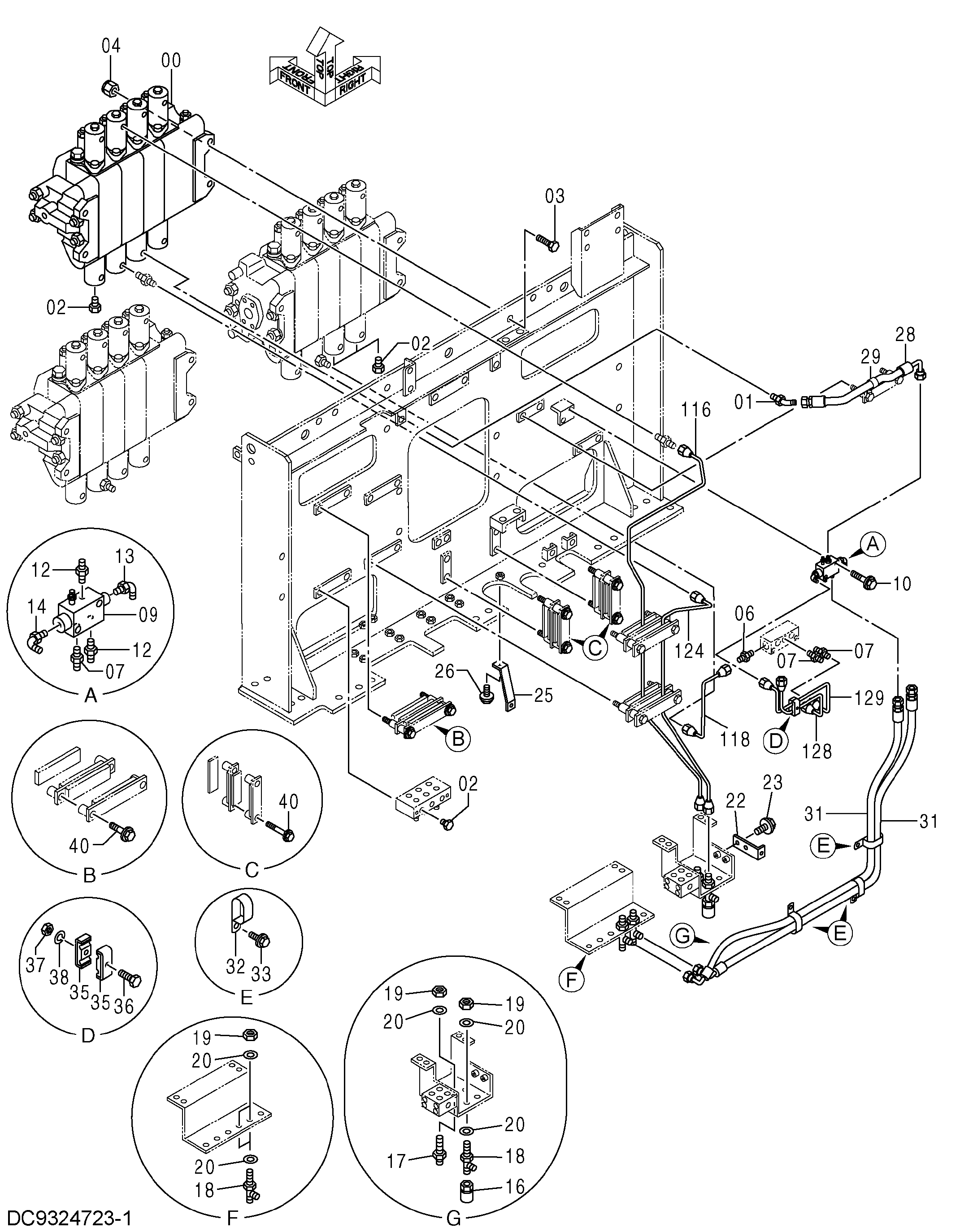

Заводская схема «Пилотные гидролинии (6)(гидрораспределитель)(погрузчик)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4388935 | Гидрораспределитель | 1 |
| 01 | 4190244 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4092534 | Пробка | 4 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | J912070 | Болт | 4 |
| 04 | M660020 | U-образная гайка | 4 |
| 06 | 4344020 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4255304 | Штуцер трубки | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4339240 | Клапан | 1 |
| 10 | J260645 | Болт с шайбой | 2 |
| 10A | J900645 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 12 | 4200467 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4156434 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4293950 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4223518 | Пробка унион | 1 |
| 17 | 4183224 | Адаптер | 1 |
| 18 | 4479546 | Тройник | 3 |
| 19 | J952016 | Гайка | 4 |
| 20 | A590116 | Плоская шайба | 7 |
| 22 | YA40007588 | Кронштейн | 1 |
| 23 | J271030 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 9743883 | Кронштейн | 1 |
| 26 | J271040 | Болт с шайбой | 1 |
| 26A | J901040 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4229858 | Шланг | 1 |
| 29 | 4190273 | Зажим | 1 |
| 31 | 4674451 | Шланг | 2 |
| 32 | 4190282 | Зажим | 3 |
| 33 | J271025 | Болт с шайбой | 3 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4344320 | Хомут | 2 |
| 36 | J900625 | Болт | 1 |
| 37 | M500605 | Гайка | 1 |
| 38 | A590906 | Пружинная шайба | 1 |
| 40 | J271035 | Болт с шайбой | 6 |
| 40A | J901035 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 116 | YA00011462 | Трубка | 1 |
| 118 | YA00011481 | Трубка | 1 |
| 124 | YA00011461 | Трубка | 1 |
| 128 | 4344539 | Трубка | 1 |
| 129 | 4344540 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
