Погрузчик ковш 15.0m3 (JIS 94) — HITACHI EX2600-6LD

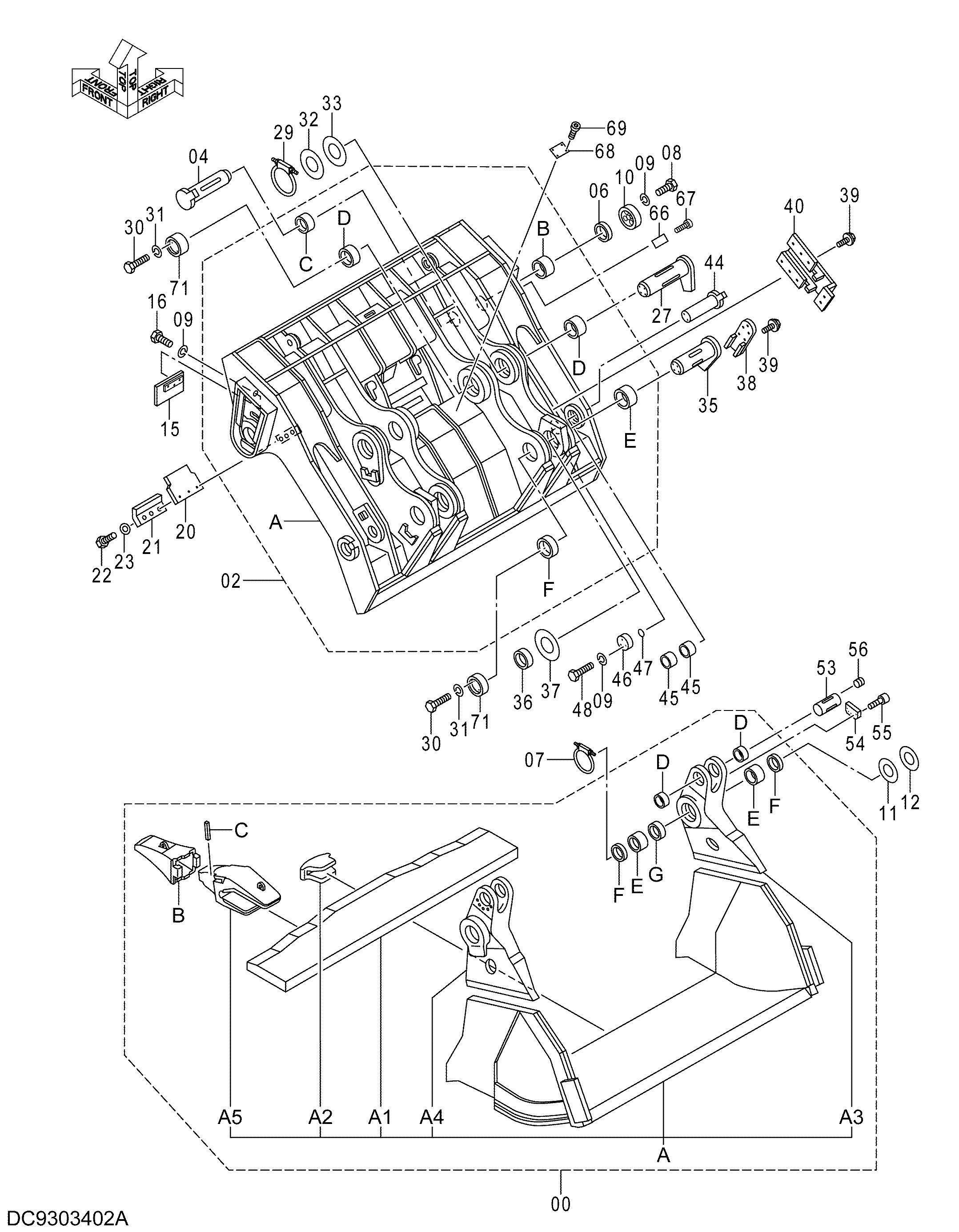

Заводская схема «Погрузчик ковш 15.0m3 (JIS 94)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9303420 | Передний ковш в сборе | 1 |
| 00A | 6027264 | Ковш передний | 1 |
| 00A1 | 3116337 | Куттинг-едге | 1 |
| 00A2 | 4391326 | Кожух | 5 |
| 00A3 | 8092465 | Рукоять | 1 |
| 00A4 | 8092466 | Рукоять | 1 |
| 00A5 | 4699752 | Адаптер зуба | 6 |
| 00B | 4699753 | Коронка зуба | 6 |
| 00C | 4700717 | Палец | 6 |
| 00D | 4355020 | Втулка | 4 |
| 00E | 4354971 | Втулка | 4 |
| 00F | 4258579 | Пылезащитное уплотнение | 4 |
| 00G | 4354630 | Проставка | 2 |
| 02 | 9210321 | Задний ковш в сборе | 1 |
| 02A | 5008094 | Ковш задний | 1 |
| 02B | 4354967 | Втулка | 2 |
| 02C | 4354965 | Втулка | 2 |
| 02D | 4354855 | Втулка | 4 |
| 02E | 4354857 | Втулка | 2 |
| 02F | 4354858 | Втулка | 2 |
| 04 | 8061427 | Палец | 2 |
| 06 | 4355018 | Проставка | 2 |
| 07 | 4487593 | Уплотнительное кольцо | 2 |
| 08 | J901645 | Болт | 6 |
| 09 | A590916 | Пружинная шайба | 18 |
| 10 | 4381362 | Ограничитель | 2 |
| 11 | 4179938 | Регулировочная шайба 1.6mm | 2 |
| 12 | 4165445 | Регулировочная шайба 2.3mm | 2 |
| 15 | 9744469 | Резиновая прокладка | 2 |
| 16 | J901670 | Болт | 6 |
| 20 | 4355455 | Резиновая прокладка | 2 |
| 21 | 4179924 | Пластина | 2 |
| 22 | J901230 | Болт | 6 |
| 23 | A590412 | Шайба тонгуед | 6 |
| 27 | 8063354 | Палец | 2 |
| 29 | 4487594 | Уплотнительное кольцо | 2 |
| 30 | J912045 | Болт | 16 |
| 31 | A590920 | Пружинная шайба | 16 |
| 32 | 4356766 | Регулировочная шайба 1.6mm | 2 |
| 33 | 4358905 | Регулировочная шайба 2.3mm | 2 |
| 35 | 8063331 | Палец | 2 |
| 36 | 4354867 | Проставка | 2 |
| 37 | 4354868 | Проставка | 2 |
| 38 | 8067512 | Крышка | 2 |
| 39 | J271025 | Болт с шайбой | 26 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 8067511 | Крышка | 2 |
| 44 | 8061426 | Палец | 2 |
| 45 | 4354952 | Проставка | 4 |
| 46 | 3069489 | Ограничитель | 2 |
| 47 | 4506416 | Уплотнительное кольцо | 2 |
| 48 | J901635 | Болт | 6 |
| 53 | 3073353 | Палец | 2 |
| 54 | 4345131 | Стопорная пластина | 2 |
| 55 | M342765 | Болт с внутренним шестигранником | 10 |
| 56 | 94-2010 | Пробка | 2 |
| 67 | M492564 | Приводной винт | 4 |
| 68 | 3075211 | Информационная табличка | 1 |
| 69 | M492964 | Приводной винт | 4 |
| 71 | 4393390 | Ограничитель | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
