Радиатор (1-1) — HITACHI EX2600-6LD

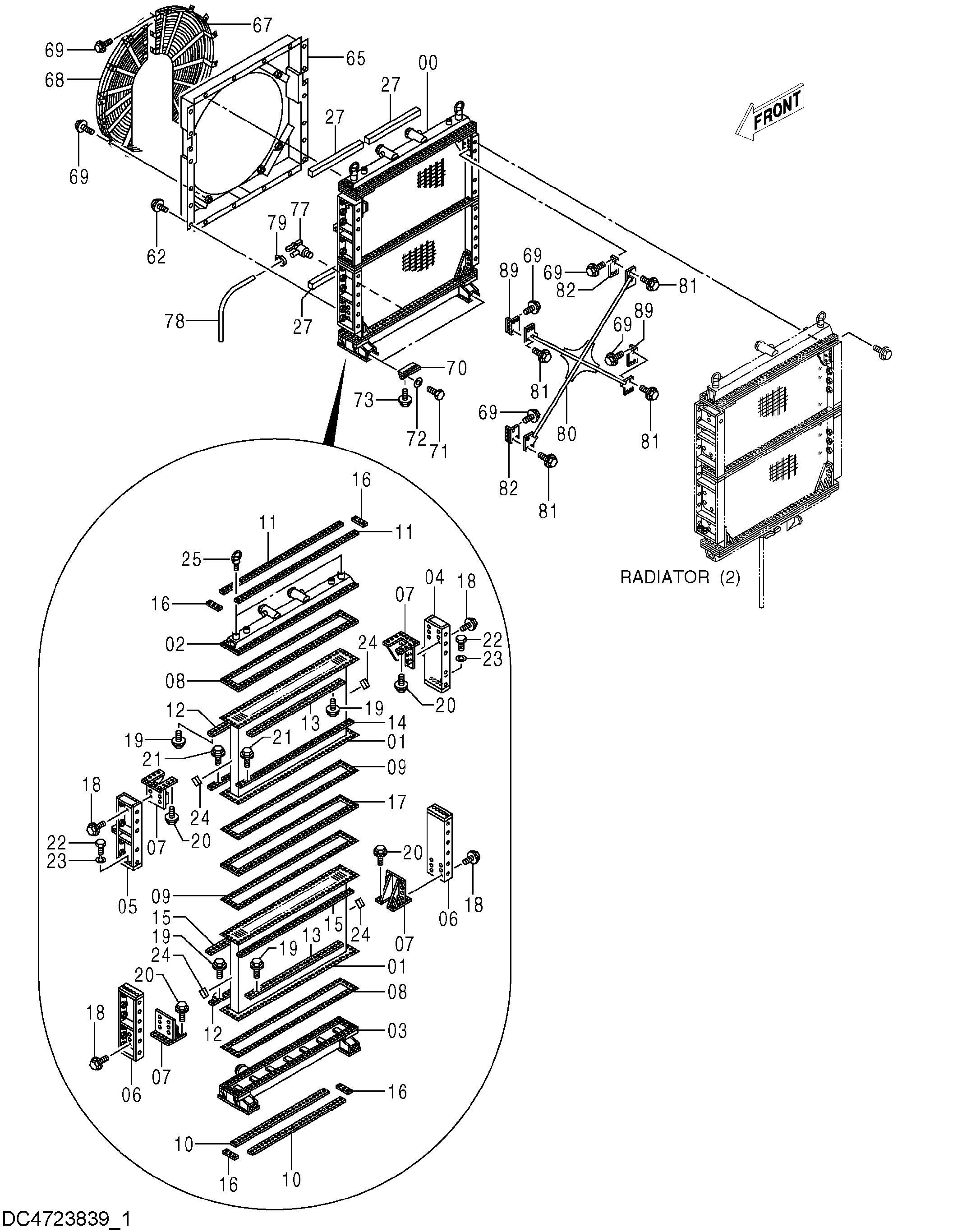

Заводская схема «Радиатор (1-1)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4723839 | Радиатор (1/2) | 1 | |
| 00 | YA00008429 | Коре радиатор | 1 |
| 01 | 4673176 | Коре | 2 |
| 02 | 4673177 | Бак | 1 |
| 03 | 4673178 | Бак | 1 |
| 04 | 4673179 | Опора | 1 |
| 05 | 4673180 | Опора | 1 |
| 06 | 4673181 | Опора | 2 |
| 07 | 4428822 | Кронштейн | 4 |
| 08 | 4488378 | Прокладка | 2 |
| 09 | 4488379 | Прокладка | 2 |
| 10 | 4488380 | Пластина | 2 |
| 11 | 4488381 | Пластина | 2 |
| 12 | 4488382 | Пластина | 2 |
| 13 | 4488383 | Пластина | 2 |
| 14 | 4488384 | Пластина | 2 |
| 15 | 4488385 | Пластина | 2 |
| 16 | 4387142 | Пластина | 4 |
| 17 | 4488386 | Пластина | 1 |
| 18 | J271230 | Болт с шайбой | 24 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271030 | Болт с шайбой | 108 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271235 | Болт с шайбой | 44 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | J271050 | Болт с шайбой | 66 |
| 21A | J901050 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J901270 | Болт | 10 |
| 23 | A590912 | Пружинная шайба | 10 |
| 24 | 4488387 | Манжета | 4 |
| 25 | 4488388 | Болт проушина | 2 |
| 27 | 4673175 | Манжета | 4 |
| 62 | J271030 | Болт с шайбой | 24 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | 4729845 | Кожух | 1 |
| 67 | 4729846 | Сетка | 1 |
| 68 | 4729847 | Сетка | 1 |
| 69 | J271225 | Болт с шайбой | 33 |
| 69A | J901225 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 70 | 4673171 | Кронштейн | 2 |
| 71 | 4488398 | Болт | 4 |
| 72 | 4488399 | Шайба | 4 |
| 73 | 4662026 | Болт | 8 |
| 77 | 4206315 | Кокк дренажный | 1 |
| 78 | 4206316 | Виниловый шланг | 1 |
| 79 | 4143888 | Провод | 1 |
| 80 | 4729842 | Стойка | 1 |
| 81 | J271230 | Болт с шайбой | 12 |
| 81A | J901230 | Болт | 1 |
| 81B | J222012 | Шайба | 1 |
| 82 | 4729843 | Пластина | 2 |
| 89 | 4729844 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
