Крыло — HITACHI EX2600-6LD

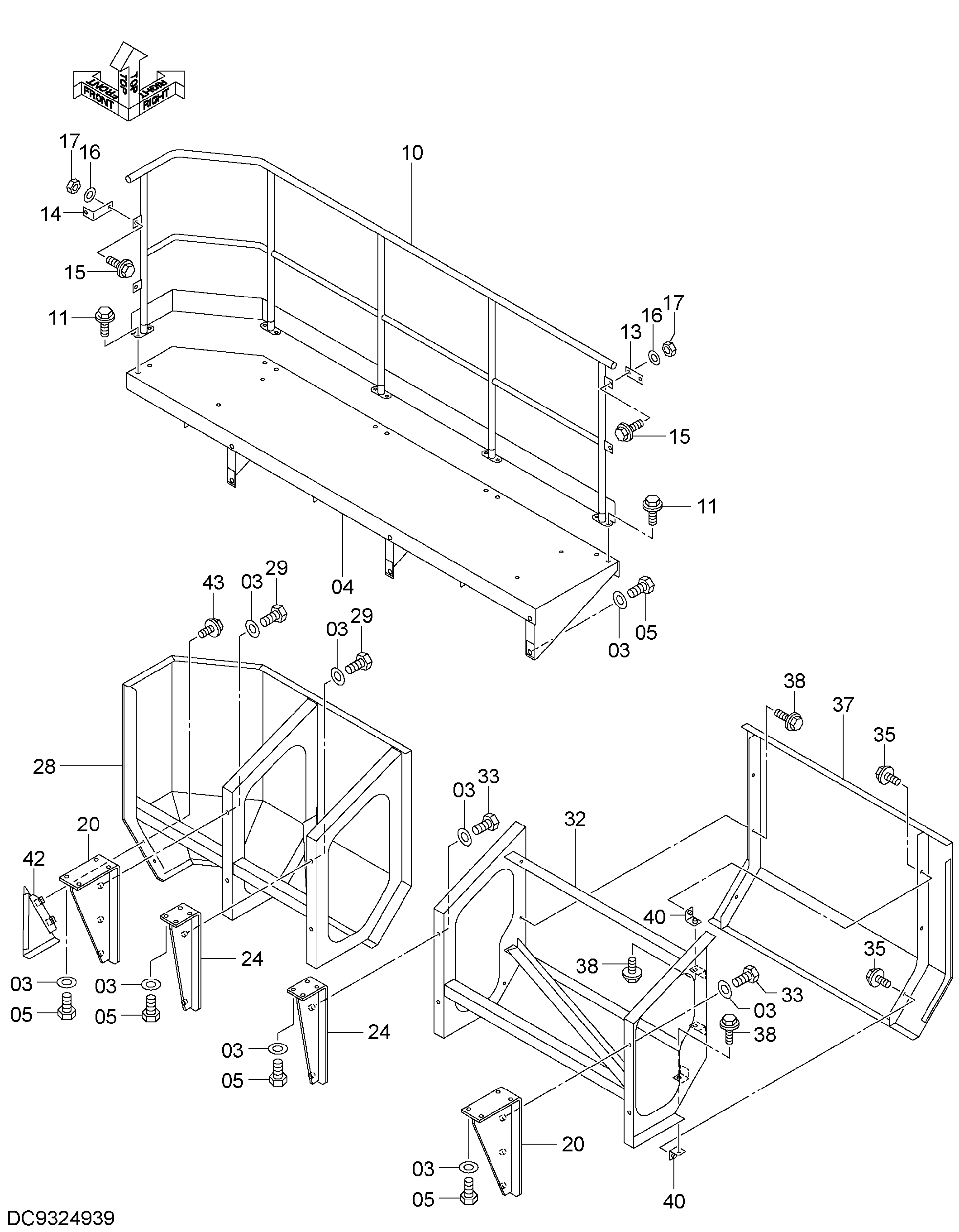

Заводская схема «Крыло» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4087197 | Шайба | 30 |
| 04 | 6028824 | Ступень | 1 |
| 05 | J921635 | Болт | 22 |
| 10 | 6028844 | Поручень | 1 |
| 11 | J271240 | Болт с шайбой | 10 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4726212 | Пластина | 2 |
| 14 | 4726213 | Пластина | 2 |
| 15 | J281240 | Болт с шайбой | 8 |
| 15A | J901240 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 4249324 | Шайба | 8 |
| 17 | J950012 | Гайка | 8 |
| 20 | 8108437 | Кронштейн | 2 |
| 24 | YA40000464 | Кронштейн | 2 |
| 28 | YA40000520 | Крыло | 1 |
| 29 | J921640 | Болт | 8 |
| 32 | YA40000465 | Опора | 1 |
| 35 | J281230 | Болт с шайбой | 3 |
| 35A | J901230 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 37 | YA40000463 | Крышка | 1 |
| 38 | J271230 | Болт с шайбой | 6 |
| 38A | J901230 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | YA40000755 | Кронштейн | 3 |
| 42 | YA40002897 | Крышка | 1 |
| 43 | J281030 | Болт с шайбой | 2 |
| 43A | J901030 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
