Топливный бак — HITACHI EX2600-6LD

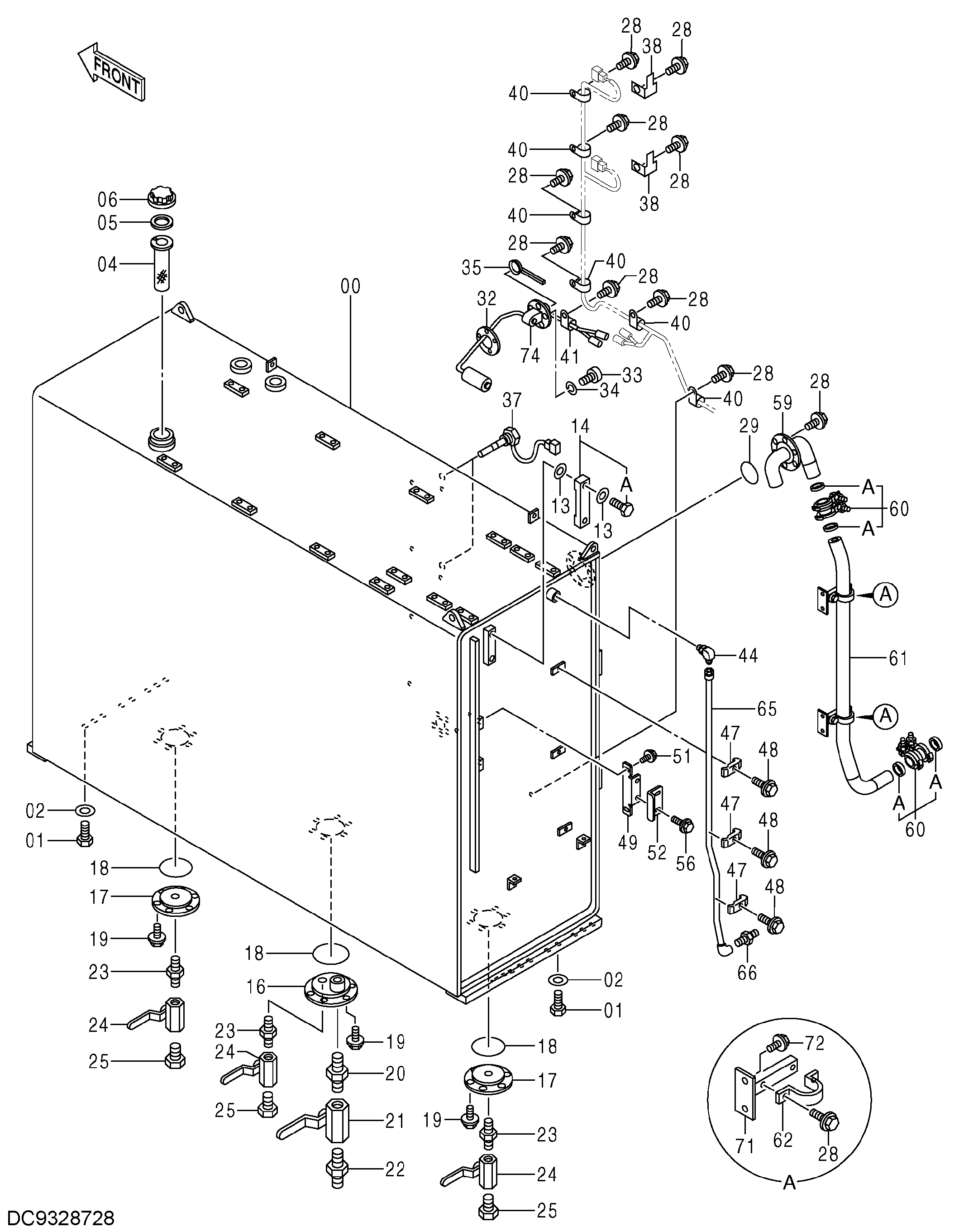

Заводская схема «Топливный бак» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5014261 | Топливный бак | 1 |
| 01 | J833080 | Болт | 16 |
| 02 | 4114408 | Шайба | 16 |
| 04 | 4188368 | Сетчатый фильтр | 1 |
| 05 | 4031285 | Манжета резиновый | 1 |
| 06 | 3108295 | Колпачок | 1 |
| 13 | 449558 | Уплотнительная шайба | 4 |
| 14 | 8033923 | Указатель уровня | 1 |
| 14A | 4100967 | Болт | 2 |
| 16 | 9766793 | Крышка | 1 |
| 17 | 4390046 | Крышка | 2 |
| 18 | A810220 | Уплотнительное кольцо | 3 |
| 19 | J271230 | Болт с шайбой | 18 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4184837 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4245984 | Шаровой клапан | 1 |
| 22 | 4385019 | Адаптер | 1 |
| 23 | 94-1702 | Адаптер | 3 |
| 24 | 4209782 | Шаровой клапан | 3 |
| 25 | 94-2023 | Пробка | 3 |
| 28 | J271025 | Болт с шайбой | 19 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | A810115 | Уплотнительное кольцо | 1 |
| 32 | 4269607 | Манжета | 1 |
| 33 | M430510 | Винт | 5 |
| 34 | A590905 | Пружинная шайба | 5 |
| 35 | 4207240 | Колпачок | 1 |
| 37 | 4623860 | Выключатель уровень | 2 |
| 38 | 4448037 | Кронштейн | 3 |
| 40 | 4190275 | Зажим | 5 |
| 41 | 4190261 | Зажим | 1 |
| 44 | 4102104 | Угловой штуцер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 47 | 4053598 | Хомут трубки | 3 |
| 48 | J271265 | Болт с шайбой | 3 |
| 48A | J901265 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 49 | 9773613 | Кронштейн | 1 |
| 51 | J260816 | Болт с шайбой | 2 |
| 51A | J900816 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 52 | 4639521 | Ограничитель | 1 |
| 56 | J260825 | Болт с шайбой | 2 |
| 56A | J900825 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 59 | 8082118 | Трубка | 1 |
| 60 | 4067833 | Муфта трубка | 2 |
| 60A | 4196261 | Уплотнение кольцо | 2 |
| 61 | 8104713 | Трубка | 1 |
| 62 | 4053865 | Хомут трубки | 2 |
| 65 | 8108401 | Трубка | 1 |
| 66 | 4214444 | Адаптер | 1 |
| 66A | 4506429 | Уплотнительное кольцо | 1 |
| 71 | 9755918 | Кронштейн | 2 |
| 72 | J271225 | Болт с шайбой | 4 |
| 72A | J901225 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 74 | 4664585 | Поплавок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
