Ковш трубопроводы — HITACHI EX2600-6LD

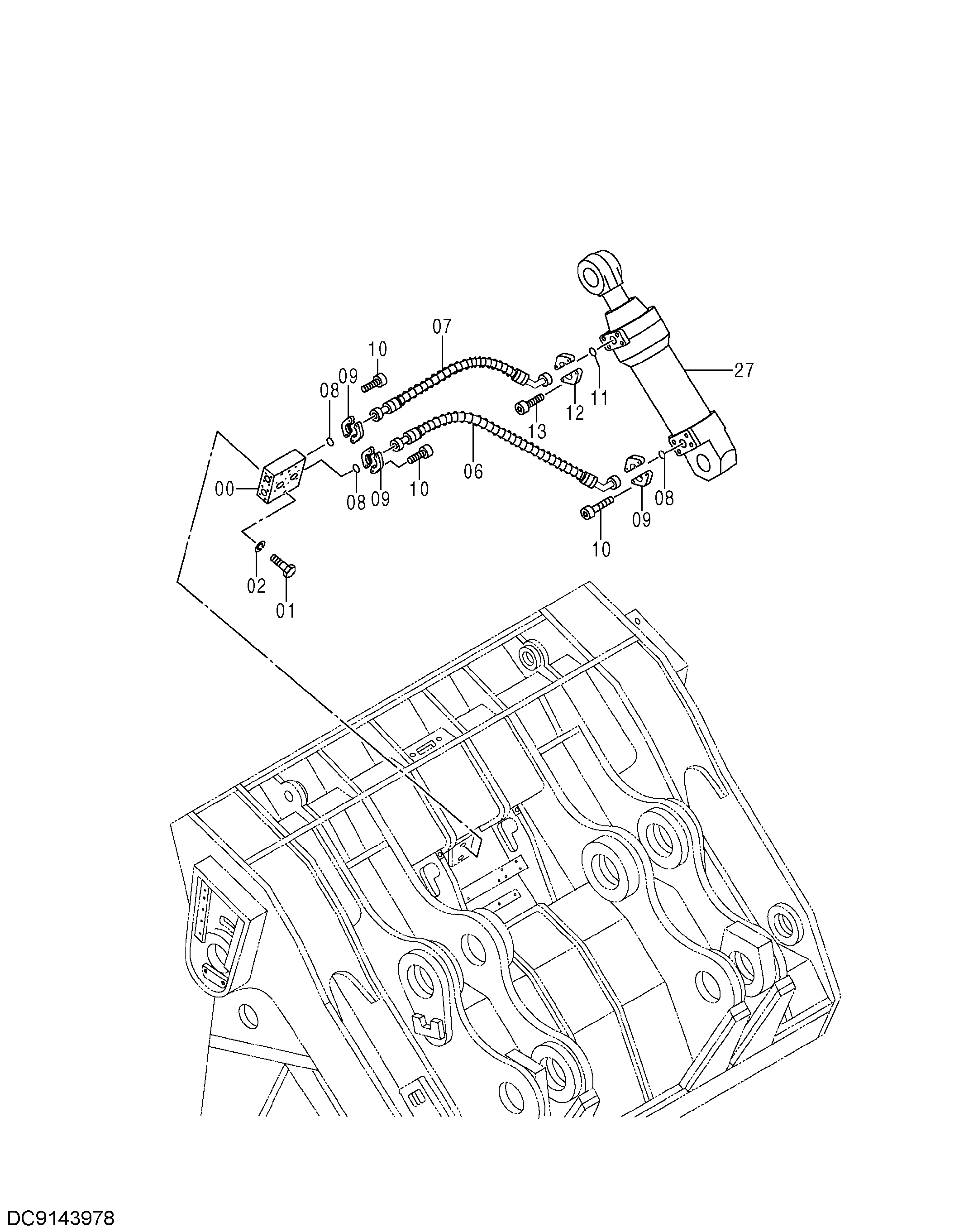

Заводская схема «Ковш трубопроводы» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216814 | Клапан словретур | 1 |
| 01 | J901680 | Болт | 2 |
| 02 | A590916 | Пружинная шайба | 2 |
| 06 | 4355829 | Шланг | 2 |
| 07 | 4355828 | Шланг | 2 |
| 08 | 4292382 | Уплотнительное кольцо | 6 |
| 09 | 4085560 | Разъёмный фланец | 12 |
| 10 | M341240 | Болт с внутренним шестигранником | 24 |
| 11 | 4292383 | Уплотнительное кольцо | 2 |
| 12 | 4089703 | Разъёмный фланец | 4 |
| 13 | M341445 | Болт с внутренним шестигранником | 8 |
| 27 | 4418074 | Гидроцилиндр. разгрузка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
