Трубопроводы системы смазки (1) (опорно-поворотное устройство) — HITACHI EX2600-6LD

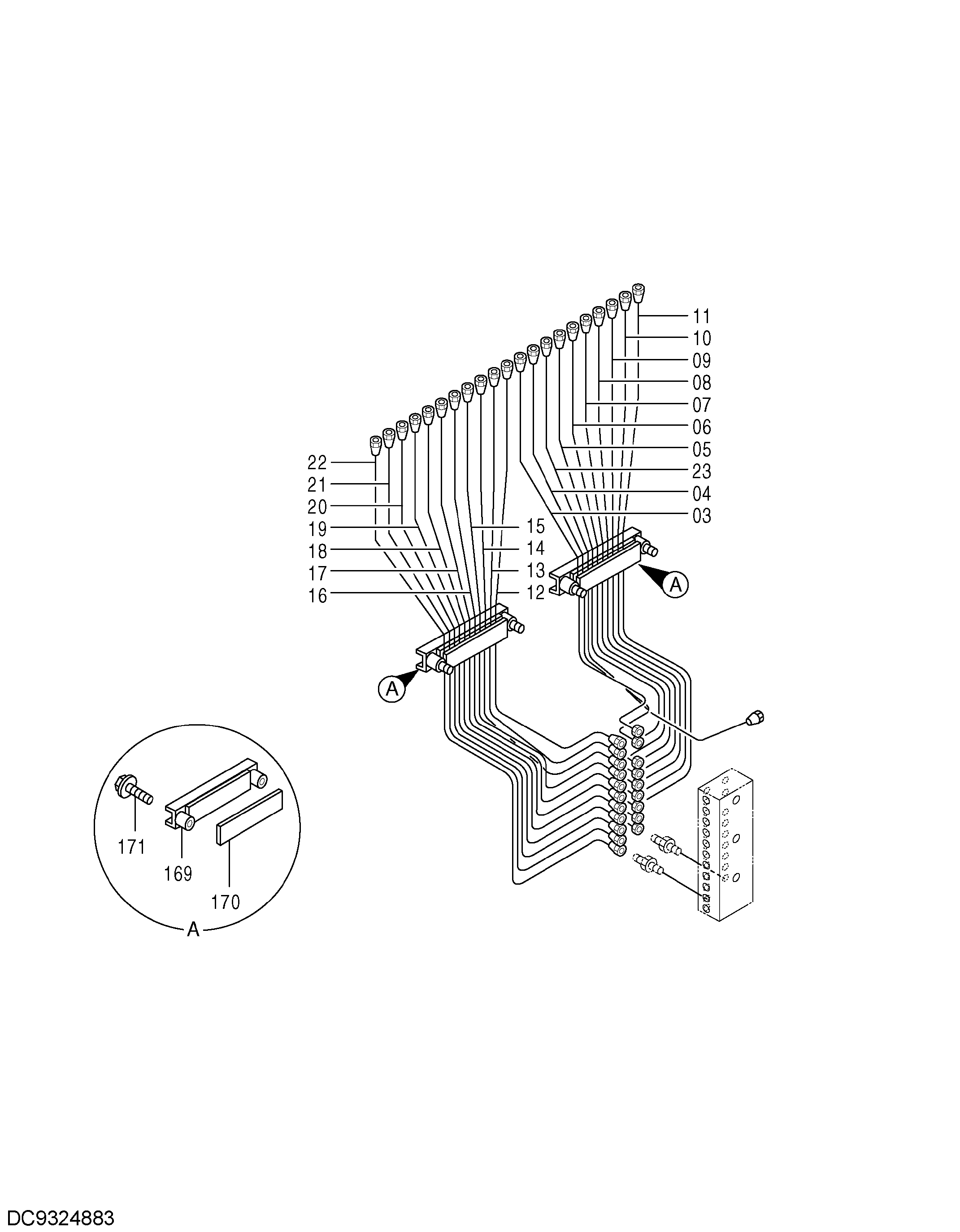

Заводская схема «Трубопроводы системы смазки (1) (опорно-поворотное устройство)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4363484 | Трубка | 1 |
| 04 | 4446146 | Трубка | 1 |
| 05 | 4446148 | Трубка | 1 |
| 06 | 4446149 | Трубка | 1 |
| 07 | 4446150 | Трубка | 1 |
| 08 | 4446151 | Трубка | 1 |
| 09 | 4446152 | Трубка | 1 |
| 10 | 4446153 | Трубка | 1 |
| 11 | 4446154 | Трубка | 1 |
| 12 | 4363494 | Трубка | 1 |
| 13 | 4363495 | Трубка | 1 |
| 14 | 4363496 | Трубка | 1 |
| 15 | 4363497 | Трубка | 1 |
| 16 | 4363498 | Трубка | 1 |
| 17 | 4363499 | Трубка | 1 |
| 18 | 4363500 | Трубка | 1 |
| 19 | 4363501 | Трубка | 1 |
| 20 | 4363502 | Трубка | 1 |
| 21 | 4363503 | Трубка | 1 |
| 22 | 4363504 | Трубка | 1 |
| 23 | 3117809 | Трубка | 1 |
| 169 | 9745090 | Хомут | 2 |
| 170 | 4355624 | Резиновая прокладка | 2 |
| 171 | J271035 | Болт с шайбой | 4 |
| 171A | J901035 | Болт | 1 |
| 171B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
