Гидроцилиндр. разгрузка — HITACHI EX2600-6LD

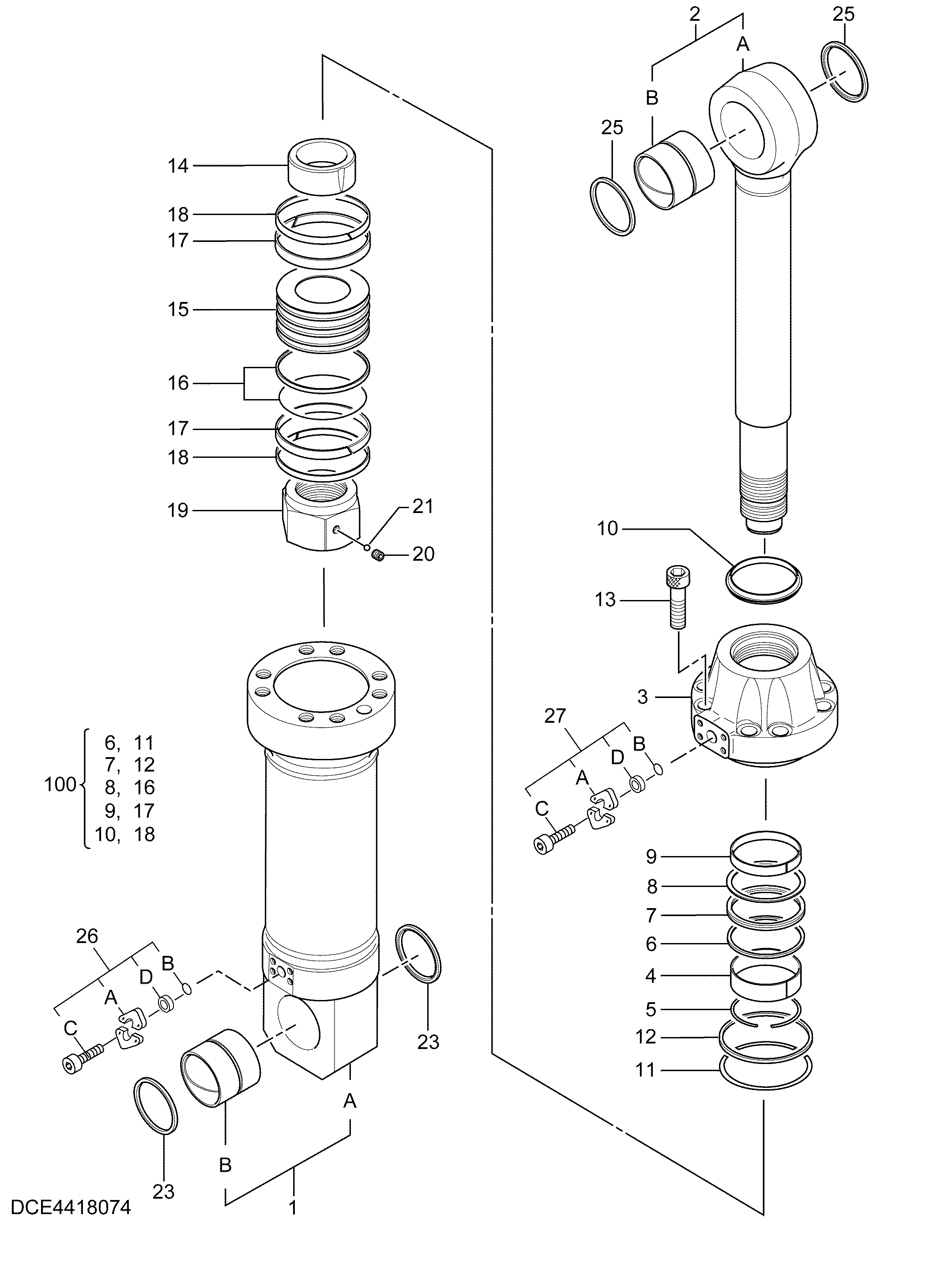

Заводская схема «Гидроцилиндр. разгрузка» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4418074 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 0705901 | Труба гидроцилиндра | 1 |
| 1A | XB00001498 | Труба гидроцилиндра | 1 |
| 1B | 4392646 | Втулка пальца | 1 |
| 2 | 0705902 | Шток поршня | 1 |
| 2A | 4392630 | Шток поршня | 1 |
| 2B | 4392647 | Втулка пальца | 1 |
| 3 | 0717601 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0161203 | Стопорное кольцо | 1 |
| 6 | 0941506 | Кольцо | 1 |
| 7 | 0972303 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Кольцо | 1 |
| 10 | 0972304 | Грязесъёмное кольцо | 1 |
| 11 | A811200 | Уплотнительное кольцо | 1 |
| 12 | 0717603 | Опорное кольцо | 1 |
| 13 | 0343305 | Болт с внутренним шестигранником | 8 |
| 14 | 0705904 | Амортизирующий подшипник | 1 |
| 15 | 0705905 | Поршень | 1 |
| 16 | 0394007 | Уплотнительное кольцо | 1 |
| 17 | 0702704 | Кольцо | 2 |
| 18 | 0394008 | Кольцо | 2 |
| 19 | 0379814 | Гайка | 1 |
| 20 | 0379815 | Установочный винт | 1 |
| 21 | 0109124 | Шарик | 1 |
| 23 | 0420111 | Грязесъёмное кольцо | 2 |
| 25 | 4205000 | Пылезащитное уплотнение | 2 |
| 26 | XB00001499 | Пробка | 1 |
| 26A | 4085560 | Разъёмный фланец | 2 |
| 26B | 4292382 | Уплотнительное кольцо | 1 |
| 26C | M341240 | Болт с внутренним шестигранником | 4 |
| 26D | 4336674 | Крышка | 1 |
| 27 | 1179107 | Пробка | 1 |
| 27A | 4089703 | Разъёмный фланец | 2 |
| 27B | 4292383 | Уплотнительное кольцо | 1 |
| 27C | M341445 | Болт с внутренним шестигранником | 4 |
| 27D | 4336672 | Крышка | 1 |
| 100 | 4660588 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
