Крышка (гусеница) — HITACHI EX2600-6LD

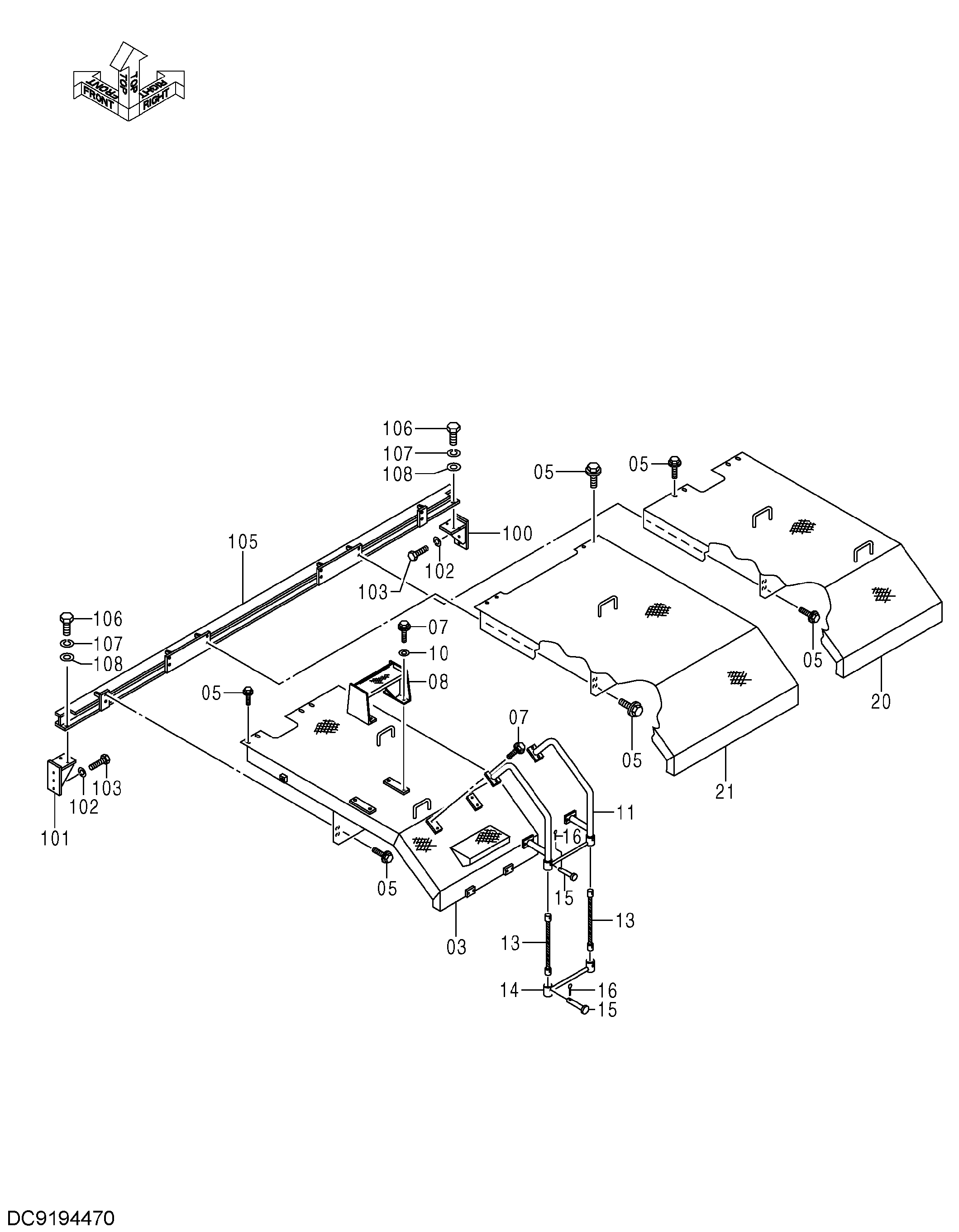

Заводская схема «Крышка (гусеница)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6019554 | Крышка | 1 |
| 05 | J281235 | Болт с шайбой | 24 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 07 | J271225 | Болт с шайбой | 12 |
| 07A | J901225 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 8061435 | Ступень | 1 |
| 10 | A590112 | Плоская шайба | 4 |
| 11 | 8081761 | Ступень | 1 |
| 13 | 4200559 | Канат провод | 2 |
| 14 | 9727401 | Ступень | 1 |
| 15 | 4200558 | Палец | 4 |
| 16 | A764020 | Шплинт | 4 |
| 20 | 6016469 | Крышка | 1 |
| 21 | 6020327 | Крышка | 1 |
| 100 | 8085221 | Левый кронштейн | 1 |
| 101 | 8085222 | Правый кронштейн | 1 |
| 102 | A590916 | Пружинная шайба | 6 |
| 103 | J901640 | Болт | 6 |
| 105 | 7040917 | Опора | 1 |
| 106 | J901635 | Болт | 4 |
| 107 | A590916 | Пружинная шайба | 4 |
| 108 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
