Погрузчик передний — HITACHI EX2600-6LD

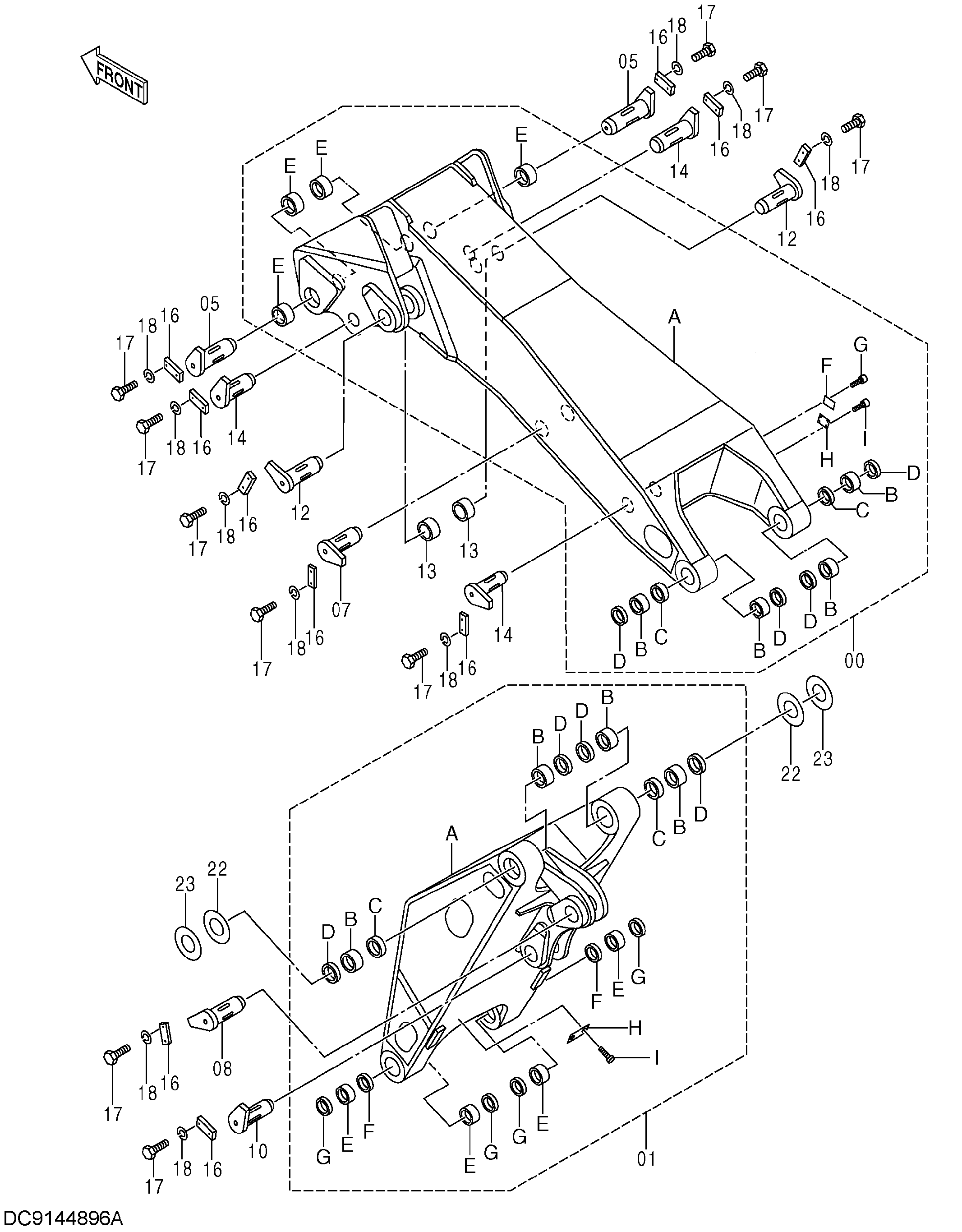

Заводская схема «Погрузчик передний» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9144898 | Стрела | 1 |
| 00B | 4354851 | Втулка | 4 |
| 00C | 4354484 | Проставка | 2 |
| 00D | 4175469 | Пылезащитное уплотнение | 4 |
| 00E | 4354853 | Втулка | 4 |
| 00F | 4209535 | Информационная табличка | 1 |
| 00G | M492564 | Приводной винт | 4 |
| 00I | M492964 | Приводной винт | 4 |
| 01 | 9144899 | Рукоять | 1 |
| 01B | 4193394 | Втулка | 4 |
| 01C | 4354482 | Проставка | 2 |
| 01D | 4194029 | Пылезащитное уплотнение | 4 |
| 01E | 4354850 | Втулка | 4 |
| 01F | 4354483 | Проставка | 2 |
| 01G | 4175470 | Пылезащитное уплотнение | 4 |
| 01H | 3042229 | Информационная табличка | 1 |
| 01I | M492964 | Приводной винт | 4 |
| 05 | 8063327 | Палец | 2 |
| 08 | 8075706 | Палец | 2 |
| 10 | 8063929 | Палец | 1 |
| 12 | 8063326 | Палец | 2 |
| 13 | 4354866 | Проставка | 2 |
| 14 | 8063330 | Палец | 3 |
| 16 | 4192930 | Пластина | 10 |
| 17 | J912450 | Болт | 20 |
| 18 | A590924 | Пружинная шайба | 20 |
| 22 | 4356758 | Регулировочная шайба 1.6 mm | 2 |
| 23 | 4356765 | Регулировочная шайба 2.3 mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
