Двигатель отопитель трубопроводы (выпускной) — HITACHI EX2600-6LD

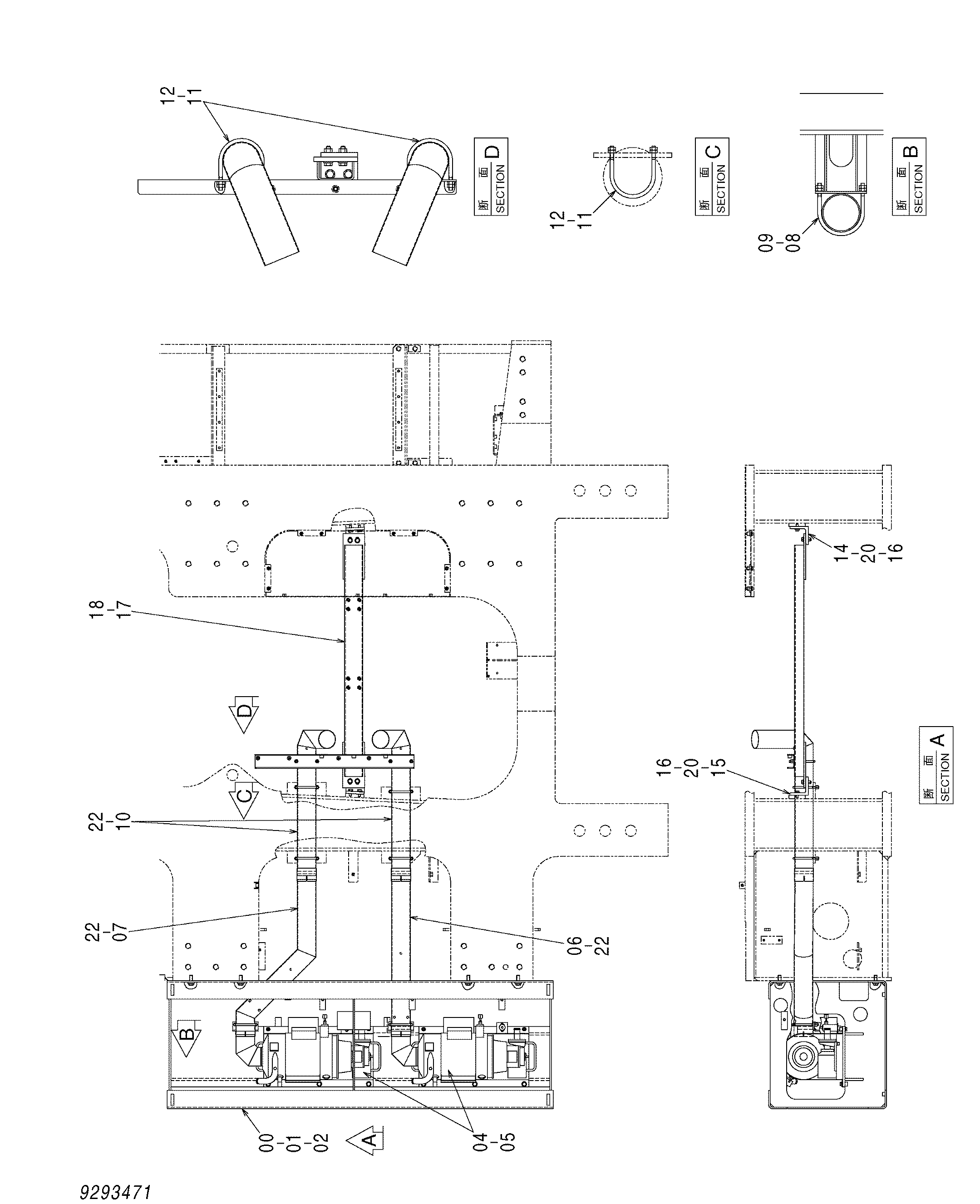

Заводская схема «Двигатель отопитель трубопроводы (выпускной)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012062 | Опора | 1 |
| 01 | J921645 | Болт | 8 |
| 02 | 4087197 | Шайба | 8 |
| 04 | 4404575 | Отопитель | 2 |
| 05 | J271230 | Болт с шайбой | 10 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8107766 | Глушитель | 1 |
| 07 | 8107765 | Глушитель | 1 |
| 08 | 4656262 | U-образный болт | 2 |
| 09 | J950010 | Гайка | 8 |
| 10 | 8113610 | Глушитель | 2 |
| 11 | 4404553 | U-образный болт | 6 |
| 12 | J950010 | Гайка | 24 |
| 14 | 9749354 | Кронштейн | 1 |
| 15 | 9749355 | Кронштейн | 1 |
| 16 | J222012 | Шайба | 4 |
| 17 | 7055357 | Опора | 1 |
| 18 | J271245 | Болт с шайбой | 4 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | J921230 | Болт | 4 |
| 22 | 4263766 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
