Быстрый заправка трубопроводы — HITACHI EX2600-6LD

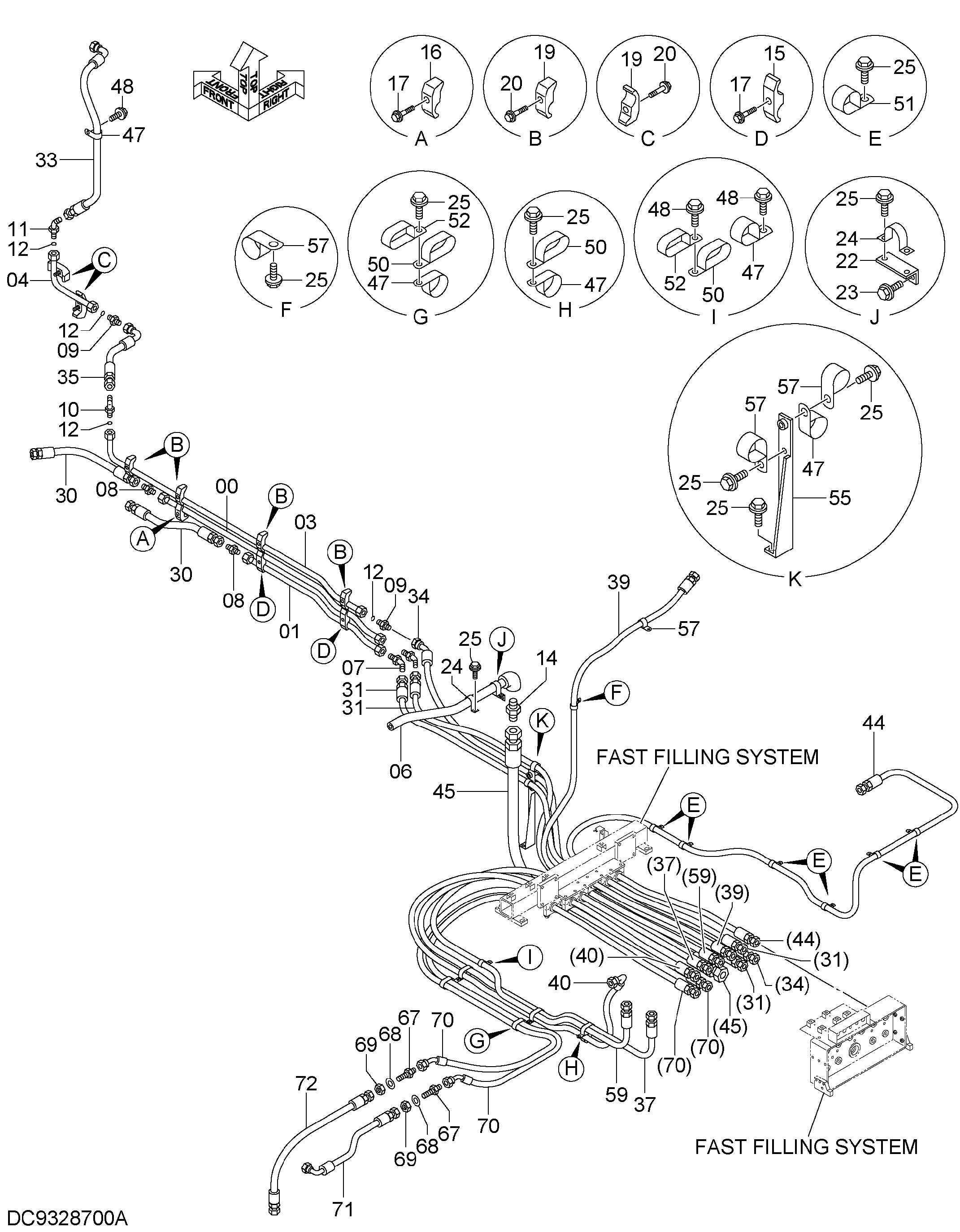

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082554 | Трубка | 1 |
| 01 | 8082555 | Трубка | 1 |
| 03 | 8082556 | Трубка | 1 |
| 04 | 9755980 | Трубка | 1 |
| 06 | 8104838 | Трубка | 1 |
| 07 | A852266 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853188 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853388 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853288 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 94-1308 | Адаптер | 1 |
| 15 | 4053596 | Хомут трубки | 2 |
| 16 | 4053595 | Хомут трубки | 1 |
| 17 | J271255 | Болт с шайбой | 3 |
| 17A | J901255 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4053598 | Хомут трубки | 6 |
| 20 | J271265 | Болт с шайбой | 6 |
| 20A | J901265 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 9755922 | Кронштейн | 1 |
| 23 | J271230 | Болт с шайбой | 2 |
| 23A | J901230 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4053865 | Хомут трубки | 2 |
| 25 | J271025 | Болт с шайбой | 17 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 30 | 4301411 | Шланг | 2 |
| 31 | 4659110 | Шланг | 2 |
| 33 | 4228761 | Шланг | 1 |
| 34 | 4659111 | Шланг | 1 |
| 35 | 4659112 | Шланг | 1 |
| 37 | 4673022 | Шланг | 1 |
| 39 | 4432865 | Шланг | 1 |
| 40 | 4485421 | Шланг | 1 |
| 44 | 4667869 | Шланг | 1 |
| 45 | 4659114 | Шланг | 1 |
| 47 | 4190264 | Зажим | 5 |
| 48 | J271020 | Болт с шайбой | 3 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4192034 | Зажим | 3 |
| 51 | 4190263 | Зажим | 6 |
| 52 | 4190266 | Зажим | 2 |
| 55 | 9768913 | Кронштейн | 1 |
| 57 | 4192035 | Зажим | 4 |
| 59 | 4717165 | Шланг | 1 |
| 67 | 4315207 | Адаптер | 2 |
| 68 | A590120 | Плоская шайба | 2 |
| 69 | 4316589 | Гайка | 2 |
| 70 | 4723840 | Шланг | 2 |
| 71 | 4308024 | Шланг | 1 |
| 72 | 4305013 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
