Пилотные гидролинии (1-1)(насос) — HITACHI EX2600-6LD

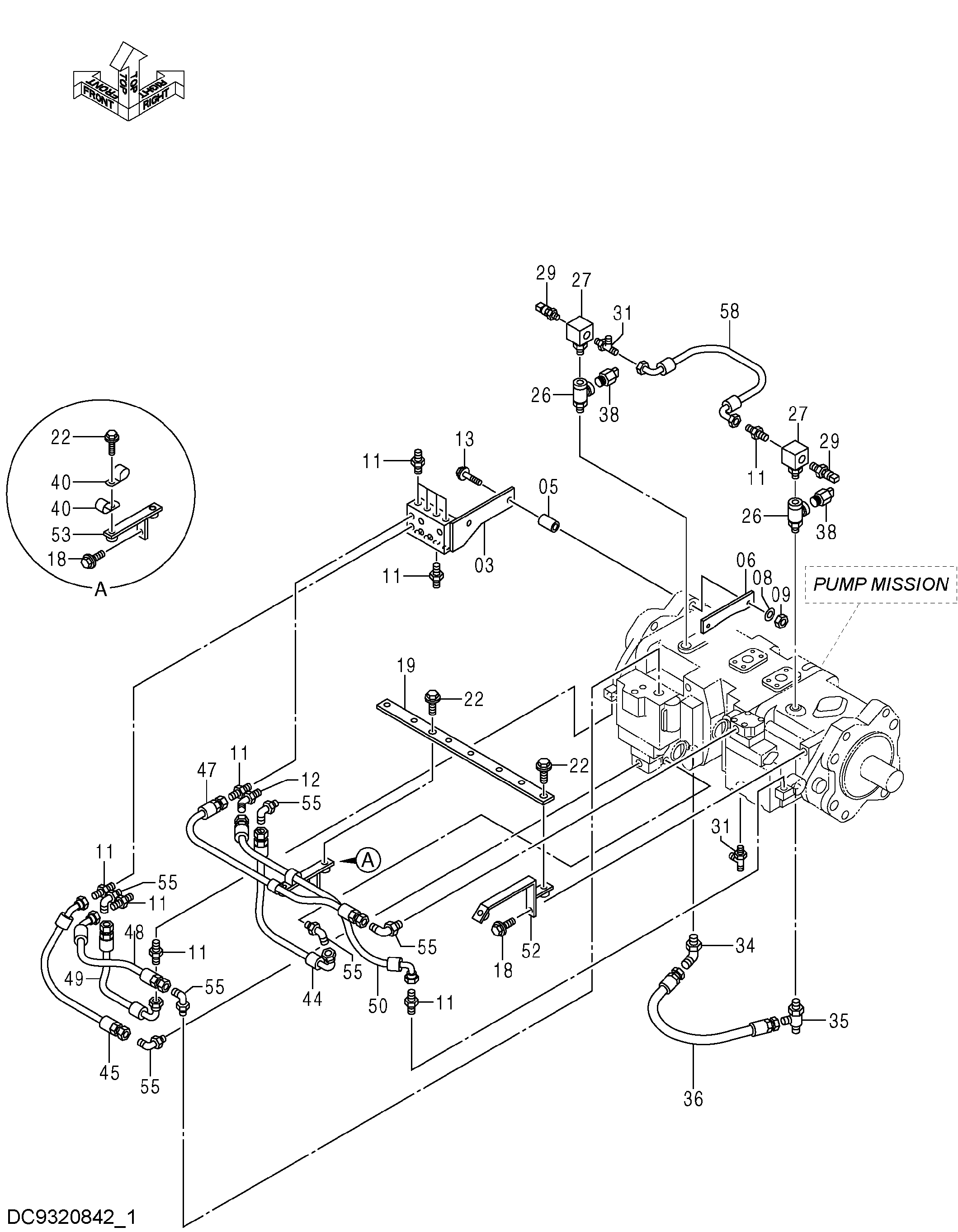

Заводская схема «Пилотные гидролинии (1-1)(насос)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8096810 | Коллектор | 1 |
| 05 | 4347147 | Проставка | 2 |
| 06 | 4347154 | Пластина | 1 |
| 08 | J222010 | Шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | A852122 | Адаптер | 14 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J271090 | Болт с шайбой | 2 |
| 13A | J901090 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 18 | J271220 | Болт с шайбой | 2 |
| 18A | J901220 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 9766057 | Кронштейн | 1 |
| 22 | J271030 | Болт с шайбой | 3 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | 4365983 | Тройник | 2 |
| 26A | 4506424 | О-ринга | 1 |
| 27 | 4370902 | Тройник | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4436535 | Датчик давления | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852422 | Тройник | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | A852466 | Тройник | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4722327 | Шланг | 1 |
| 38 | 4670726 | Датчик | 2 |
| 38A | 955656 | Уплотнительное кольцо | 1 |
| 40 | 4190275 | Зажим | 2 |
| 44 | 4322486 | Шланг | 1 |
| 45 | 4270645 | Шланг | 1 |
| 47 | 4368423 | Шланг | 1 |
| 48 | 4245114 | Шланг | 1 |
| 49 | 4249350 | Шланг | 1 |
| 50 | 4313247 | Шланг | 1 |
| 52 | 9769248 | Кронштейн | 1 |
| 53 | 9769249 | Кронштейн | 1 |
| 55 | A852322 | Угловой штуцер | 6 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4722322 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
