Электрооборудование (1-3) — HITACHI EX2600-6LD

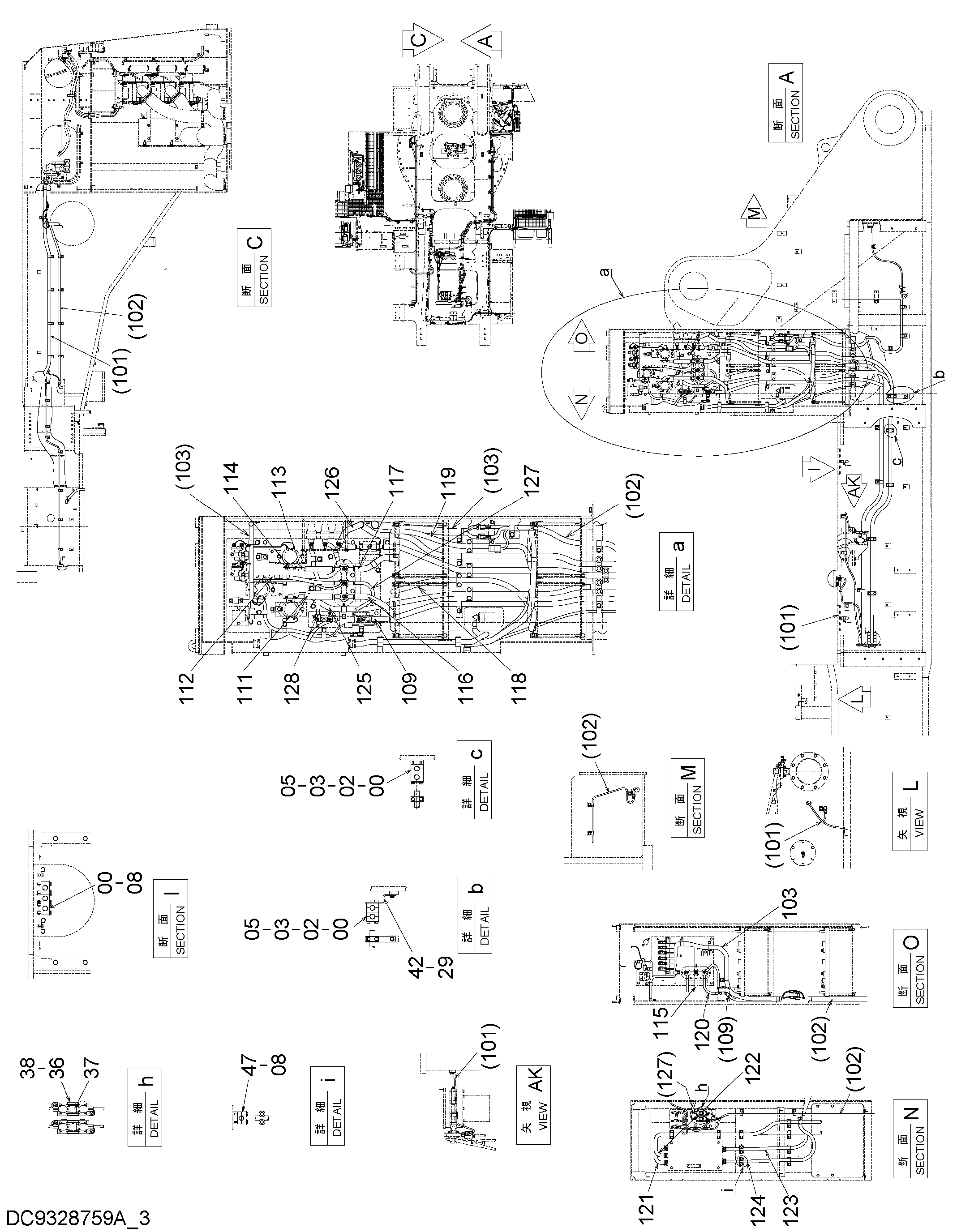

Заводская схема «Электрооборудование (1-3)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454814 | Хомут | 23 |
| 02 | 4454820 | Кронштейн | 10 |
| 03 | J901004 | Болт | 20 |
| 05 | A590110 | Плоская шайба | 20 |
| 08 | J281070 | Болт с шайбой | 10 |
| 08A | J901070 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 29 | J271025 | Болт с шайбой | 1 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 36 | 4447405 | Держатель предохранитель | 2 |
| 37 | 4447271 | Предохранитель | 2 |
| 38 | J460514 | Винт с шайбой | 4 |
| 42 | 9769253 | Кронштейн | 1 |
| 47 | 4454818 | Хомут | 2 |
| 103 | 2057799 | Жгут проводов | 1 |
| 109 | 3116319 | Жгут проводов | 1 |
| 111 | 4700173 | Жгут проводов | 1 |
| 112 | 4600264 | Жгут проводов | 1 |
| 113 | 4700174 | Жгут проводов | 1 |
| 114 | 4700175 | Жгут проводов | 1 |
| 115 | 4700176 | Жгут проводов | 1 |
| 116 | 4600269 | Жгут проводов | 1 |
| 117 | 4600270 | Жгут проводов | 1 |
| 118 | 4600271 | Жгут проводов | 1 |
| 119 | 4600272 | Жгут проводов | 1 |
| 120 | 4700177 | Жгут проводов | 1 |
| 121 | 4600274 | Жгут проводов | 1 |
| 122 | 4600279 | Жгут проводов | 1 |
| 123 | 4600280 | Жгут проводов | 1 |
| 124 | 4600282 | Жгут проводов | 1 |
| 125 | 4700452 | Жгут проводов | 1 |
| 126 | 4700453 | Жгут проводов | 1 |
| 127 | 4700456 | Жгут проводов | 1 |
| 128 | 4700182 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
