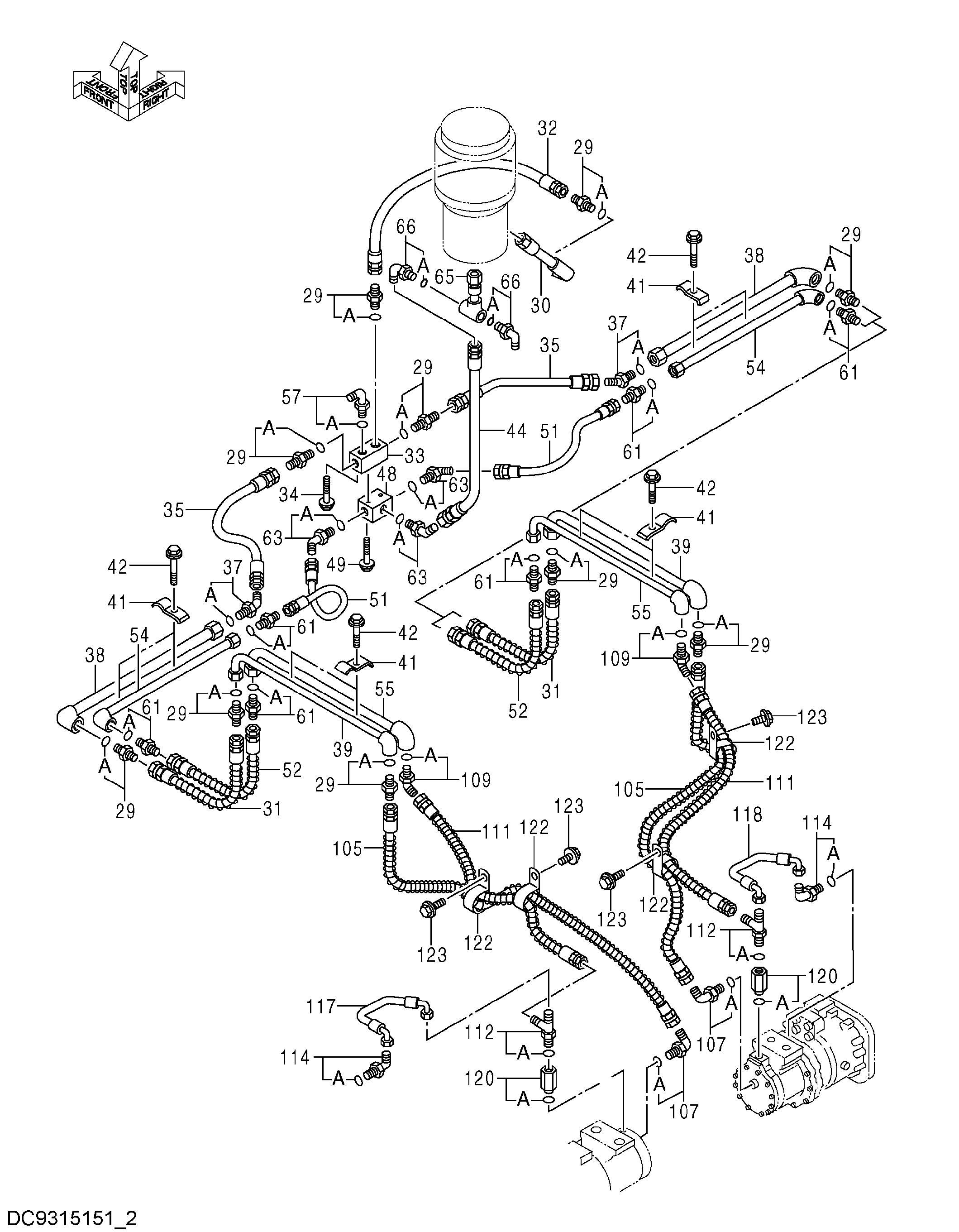

Гидролинии хода (1-2)(гусеница) — HITACHI EX2600-6LD
Заводская схема «Гидролинии хода (1-2)(гусеница)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 29 | A852166 | Адаптер | 10 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 9746933 | Трубка | 1 |
| 31 | 4371194 | Шланг | 2 |
| 32 | 4371192 | Шланг | 1 |
| 33 | 3070304 | Коллектор | 1 |
| 34 | J271030 | Болт с шайбой | 2 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4362764 | Шланг | 2 |
| 37 | A852266 | Угловой штуцер | 2 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 9742811 | Трубка | 2 |
| 39 | 9743058 | Трубка | 2 |
| 41 | 4188878 | Хомут трубки | 8 |
| 42 | J271040 | Болт с шайбой | 8 |
| 42A | J901040 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4269838 | Шланг | 1 |
| 48 | 3070305 | Коллектор | 1 |
| 49 | J271080 | Болт с шайбой | 2 |
| 49A | J901080 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4362766 | Шланг | 2 |
| 52 | 4371193 | Шланг | 2 |
| 54 | 9742813 | Трубка | 2 |
| 55 | 9743059 | Трубка | 2 |
| 57 | A852343 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | A852133 | Адаптер | 6 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | A852233 | Угловой штуцер | 3 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 9748288 | Трубка | 1 |
| 66 | A852333 | Угловой штуцер | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 105 | 4401948 | Шланг | 2 |
| 107 | A852366 | Угловой штуцер | 2 |
| 107A | 4506424 | Уплотнительное кольцо | 1 |
| 109 | A852232 | Угловой штуцер | 2 |
| 109A | 4509180 | Уплотнительное кольцо | 1 |
| 111 | 4410984 | Шланг | 2 |
| 112 | A852422 | Тройник | 2 |
| 112A | 957366 | Уплотнительное кольцо | 1 |
| 114 | A852322 | Угловой штуцер | 2 |
| 114A | 957366 | Уплотнительное кольцо | 1 |
| 117 | 4381018 | Шланг | 1 |
| 118 | 4449452 | Шланг | 1 |
| 120 | 4202564 | Адаптер | 2 |
| 120A | 957366 | Уплотнительное кольцо | 1 |
| 122 | 4193848 | Зажим | 4 |
| 123 | J271025 | Болт с шайбой | 4 |
| 123A | J901025 | Болт | 1 |
| 123B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
