Стаирвай трубопроводы (1) — HITACHI EX2600-6LD

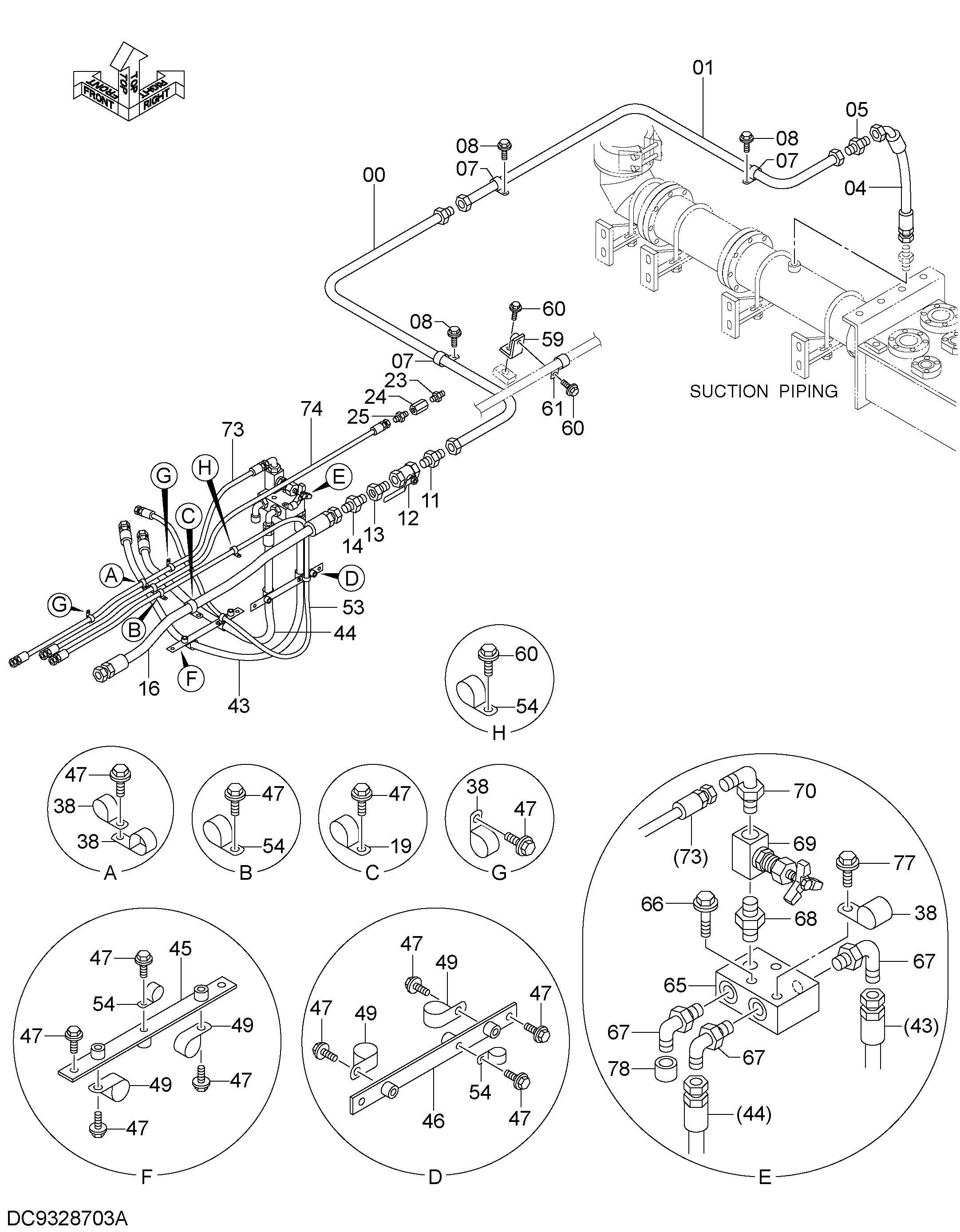

Заводская схема «Стаирвай трубопроводы (1)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106658 | Трубка | 1 |
| 01 | YA40000566 | Трубка | 1 |
| 04 | 4485179 | Шланг | 1 |
| 05 | 4042036 | Адаптер | 1 |
| 05A | 4037888 | Уплотнительное кольцо | 1 |
| 07 | 4053697 | Хомут трубки | 3 |
| 08 | J271265 | Болт с шайбой | 3 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 94-1707 | Адаптер | 1 |
| 12 | 4393020 | Шаровой клапан | 1 |
| 13 | 94-1606 | Переходник | 1 |
| 14 | 94-1306 | Адаптер | 1 |
| 16 | 4660309 | Шланг | 1 |
| 19 | 4193848 | Зажим | 1 |
| 23 | 4483048 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 2 |
| 24 | 4605960 | Обратный клапан | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4190273 | Зажим | 5 |
| 43 | 4627964 | Шланг | 1 |
| 44 | 4660311 | Шланг | 1 |
| 45 | YA40004784 | Кронштейн | 1 |
| 46 | 9766806 | Кронштейн | 1 |
| 47 | J271030 | Болт с шайбой | 15 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4192035 | Зажим | 4 |
| 53 | 4672997 | Шланг | 1 |
| 54 | 4190277 | Зажим | 4 |
| 59 | 9766807 | Кронштейн | 1 |
| 60 | J271025 | Болт с шайбой | 3 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | 4190264 | Зажим | 1 |
| 65 | 3111131 | Блок | 1 |
| 66 | J271070 | Болт с шайбой | 2 |
| 66A | J901070 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | A852366 | Угловой штуцер | 3 |
| 67A | 4506424 | Уплотнительное кольцо | 1 |
| 68 | 4198472 | Адаптер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 2 |
| 68 | 4229648 | Адаптер | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4620787 | Запорный клапан | 1 |
| 69 | 4220805 | Запорный клапан | 1 |
| 70 | A852333 | Угловой штуцер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4224412 | Угловой штуцер | 1 |
| 73 | 4626288 | Шланг | 1 |
| 74 | 4679302 | Шланг | 1 |
| 77 | J271020 | Болт с шайбой | 1 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | 4208224 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
