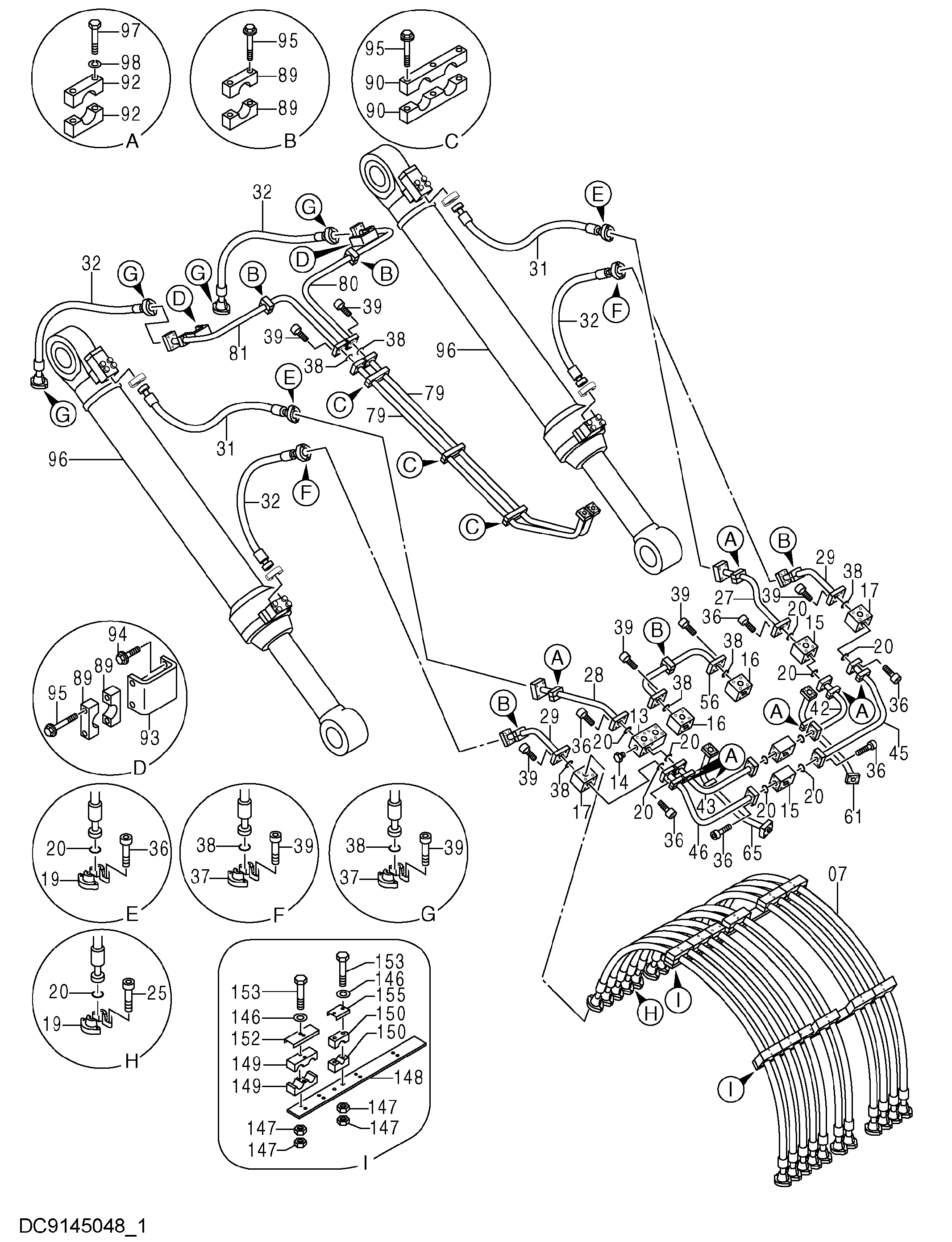

Гидролинии рабочего оборудования (1-1) — HITACHI EX2600-6LD

Заводская схема «Гидролинии рабочего оборудования (1-1)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	4433056	Шланг	11
13	3073562	Блок	1
14	4154694	Пробка	1
14A	4037888	Уплотнительное кольцо	1
15	3073563	Блок	3
16	3073564	Блок	2
17	3073565	Блок	2
19	4169565	Разъёмный фланец	26
20	4292385	Уплотнительное кольцо	23
25	M342065	Болт с внутренним шестигранником	44
27	8064413	Трубка	1
28	8064414	Трубка	1
29	8064416	Трубка	2
31	4180363	Шланг	2
32	4180360	Шланг	4
36	M342060	Болт с внутренним шестигранником	48
37	4075854	Разъёмный фланец	12
38	4292384	Уплотнительное кольцо	12
39	M341650	Болт с внутренним шестигранником	48
42	8063834	Трубка	1
43	8063835	Трубка	1
45	8063837	Трубка	1
46	8063838	Трубка	1
56	8063840	Трубка	1
61	8063845	Трубка	1
65	8063846	Трубка	1
79	8063853	Трубка	2
80	8063854	Трубка	1
81	8063855	Трубка	1
89	4342723	Хомут трубки	14
90	4357284	Хомут трубки	6
92	4357265	Хомут трубки	16
93	9745366	Кронштейн	2
94	J271235	Болт с шайбой	4
94A	J901235	Болт	1
94B	J222012	Шайба	1
95	J271295	Болт с шайбой	23
95A	J901295	Болт	1
95B	J222012	Шайба	1
96	4469557	Гидроцилиндр стрелы	2
97	J901402	Болт	14
98	A590914	Пружинная шайба	14
146	A590112	Плоская шайба	24
147	J950012	Гайка	48
148	3098369	Пластина	2
149	4473130	Хомут	20
150	4485333	Хомут	4
152	4410171	Хомут	10
153	J901214	Болт	24
155	4410170	Хомут	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
