Обратные трубопроводы (двигатель) — HITACHI EX2600-6LD

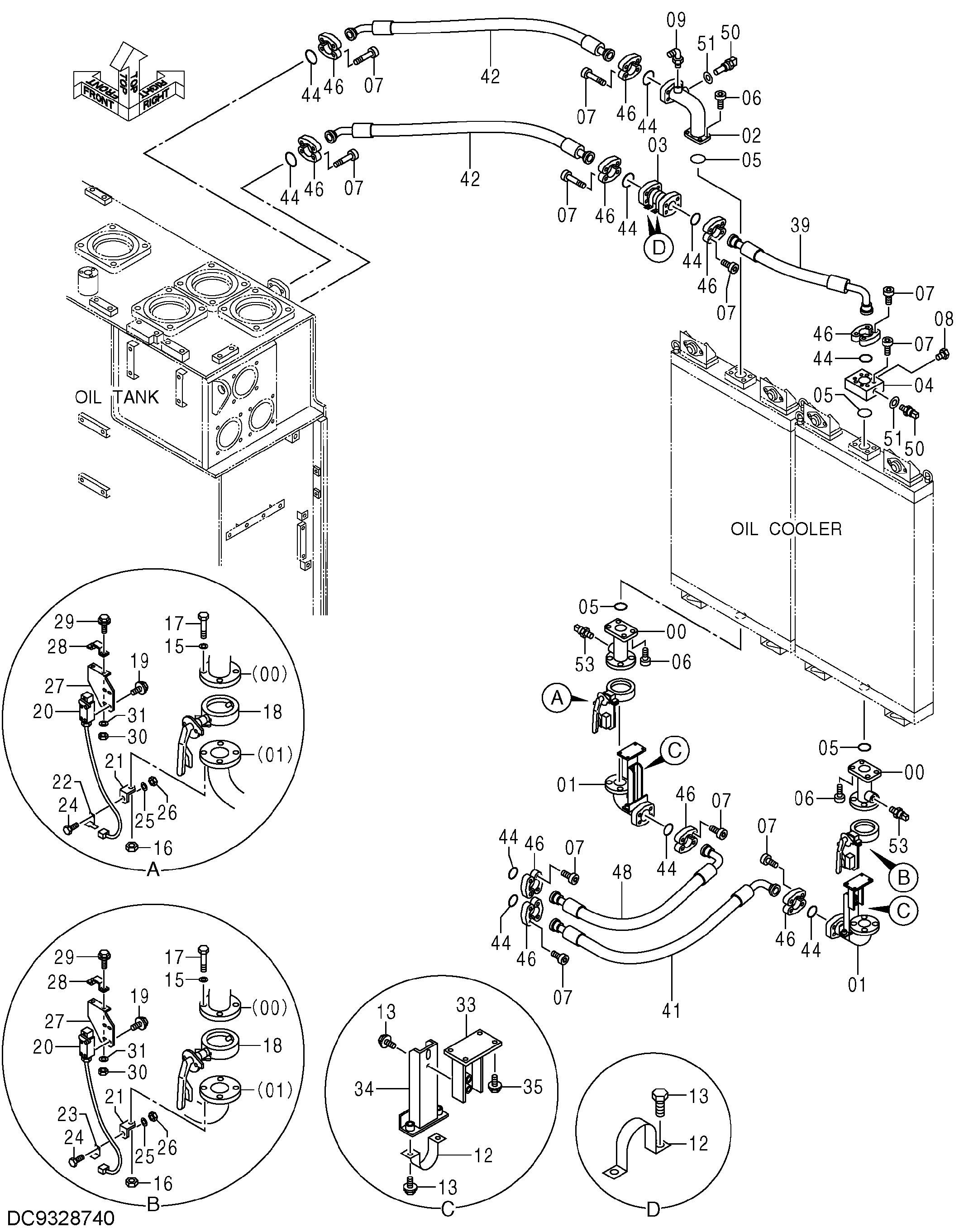

Заводская схема «Обратные трубопроводы (двигатель)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9774163	Трубка	2
01	9774164	Трубка	2
02	8127021	Трубка	1
03	9774165	Трубка	1
04	3122535	Блок	1
05	4153541	Уплотнительное кольцо	4
06	M341245	Болт с внутренним шестигранником	12
07	M341256	Болт с внутренним шестигранником	44
08	A885002	Пробка	1
08A	4506418	Уплотнительное кольцо	1
09	A852366	Угловой штуцер	1
09A	4506424	Уплотнительное кольцо	1
12	4000909	Хомут трубки	4
13	J271035	Болт с шайбой	12
13A	J901035	Болт	1
13B	J222010	Шайба	1
15	A590112	Плоская шайба	8
16	J950012	Гайка	8
17	J901200	Болт	8
18	4646791	Клапан	2
19	J260616	Болт с шайбой	8
19A	J900616	Болт	1
19B	A590106	Плоская шайба	1
20	4298612	Выключатель концевой	2
21	4356153	Угол	2
22	4336875	Кронштейн	1
23	4257159	Кронштейн	1
24	J901020	Болт	2
25	A590110	Плоская шайба	2
26	J950010	Гайка	2
27	3106864	Кронштейн	2
28	4649168	Кронштейн	2
29	J260820	Болт с шайбой	4
29A	J900820	Болт	1
29B	A590108	Плоская шайба	1
30	M500807	Гайка	4
31	A590108	Плоская шайба	4
33	8127024	Кронштейн	2
34	8127025	Кронштейн	2
35	J271025	Болт с шайбой	8
35A	J901025	Болт	1
35B	J222010	Шайба	1
39	4636572	Шланг	1
41	4673116	Шланг	1
42	4673113	Шланг	2
44	4293250	Уплотнительное кольцо	10
46	4103398	Разъёмный фланец	20
48	4715304	Шланг	1
50	4250260	Датчик	2
51	4250261	Прокладка	2
53	4436535	Датчик давления	2
53A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
