Крыло (левый) — HITACHI EX2600-6LD

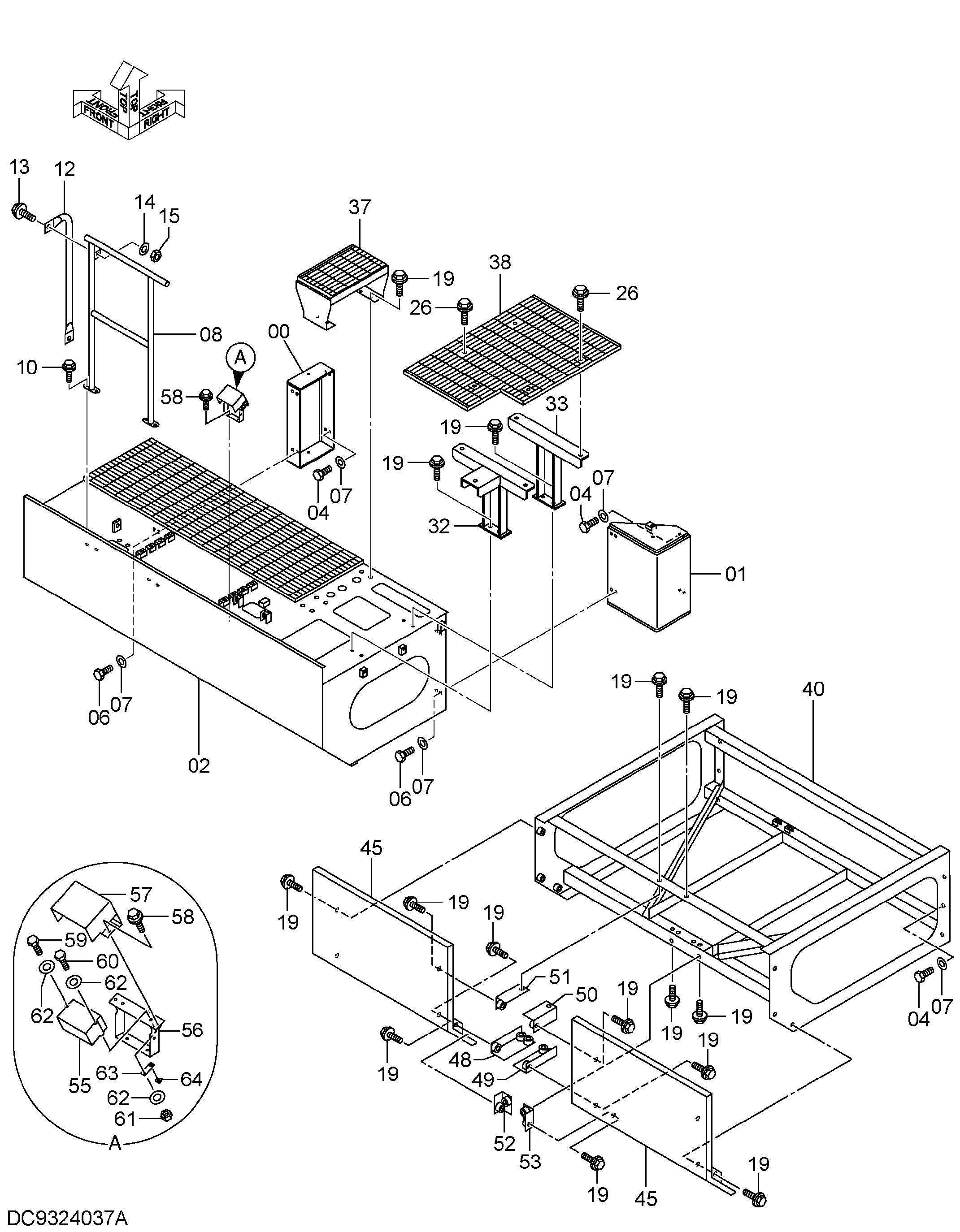

Заводская схема «Крыло (левый)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125251 | Кронштейн | 1 |
| 01 | 8125252 | Кронштейн | 1 |
| 02 | 5013685 | Крыло | 1 |
| 04 | J921635 | Болт | 14 |
| 06 | J921645 | Болт | 8 |
| 07 | 4087197 | Шайба | 22 |
| 08 | 8122811 | Поручень | 1 |
| 10 | J271240 | Болт с шайбой | 4 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4722199 | Трубка | 1 |
| 13 | J281240 | Болт с шайбой | 2 |
| 13A | J901240 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | 4249324 | Шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 19 | J271235 | Болт с шайбой | 28 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 26 | J281030 | Болт с шайбой | 5 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 32 | 7052384 | Кронштейн | 1 |
| 33 | 8108573 | Кронштейн | 1 |
| 37 | 8125253 | Ступень | 1 |
| 38 | 8125254 | Ступень | 1 |
| 40 | YA40000389 | Опора | 1 |
| 45 | YA40000394 | Крышка | 2 |
| 48 | YA40000390 | Кронштейн | 1 |
| 49 | YA40000391 | Кронштейн | 1 |
| 50 | YA40000392 | Кронштейн | 1 |
| 51 | YA40000393 | Кронштейн | 1 |
| 52 | YA40001028 | Кронштейн | 1 |
| 53 | YA40001029 | Кронштейн | 1 |
| 55 | 4283028 | Сигнализация | 1 |
| 56 | YA40007159 | Кронштейн | 1 |
| 57 | YA00012101 | Крышка | 1 |
| 58 | J271025 | Болт с шайбой | 4 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | J921002 | Болт | 1 |
| 60 | J921004 | Болт | 1 |
| 61 | J950010 | Гайка | 1 |
| 62 | J222010 | Шайба | 3 |
| 63 | 4470176 | Кронштейн | 1 |
| 64 | 4372633 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
