Электрооборудование (1-4) — HITACHI EX2600-6LD

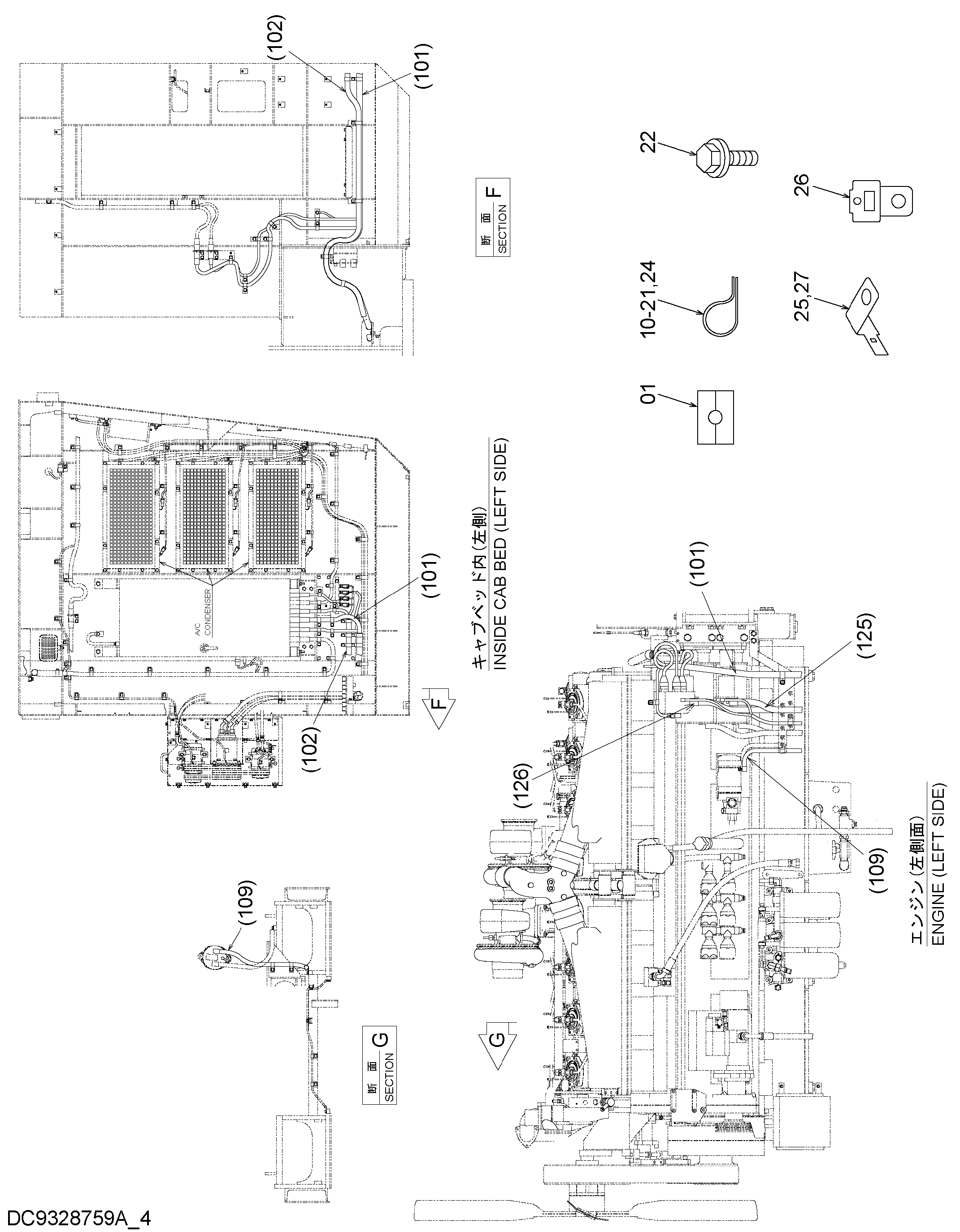

Заводская схема «Электрооборудование (1-4)» для HITACHI EX2600-6LD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4454817 | Хомут | 10 |
| 10 | 4190276 | Зажим | 7 |
| 11 | 4190261 | Зажим | 119 |
| 11 | 4190261 | Зажим | 125 |
| 11 | 4190261 | Зажим | 140 |
| 12 | 4190275 | Зажим | 16 |
| 13 | 4190274 | Зажим | 12 |
| 14 | 4190263 | Зажим | 52 |
| 15 | 4192035 | Зажим | 36 |
| 16 | 4190264 | Зажим | 40 |
| 17 | 4190291 | Зажим | 17 |
| 18 | 4193848 | Зажим | 10 |
| 19 | 4190265 | Зажим | 10 |
| 20 | 4193816 | Зажим | 10 |
| 21 | 4190273 | Зажим | 29 |
| 22 | J271020 | Болт с шайбой | 255 |
| 22 | J271020 | Болт с шайбой | 263 |
| 22 | J271020 | Болт с шайбой | 278 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4411911 | Зажим | 20 |
| 25 | 4336875 | Кронштейн | 20 |
| 26 | 4448037 | Кронштейн | 10 |
| 26 | 4448037 | Кронштейн | 13 |
| 27 | 4257159 | Кронштейн | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6LD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
