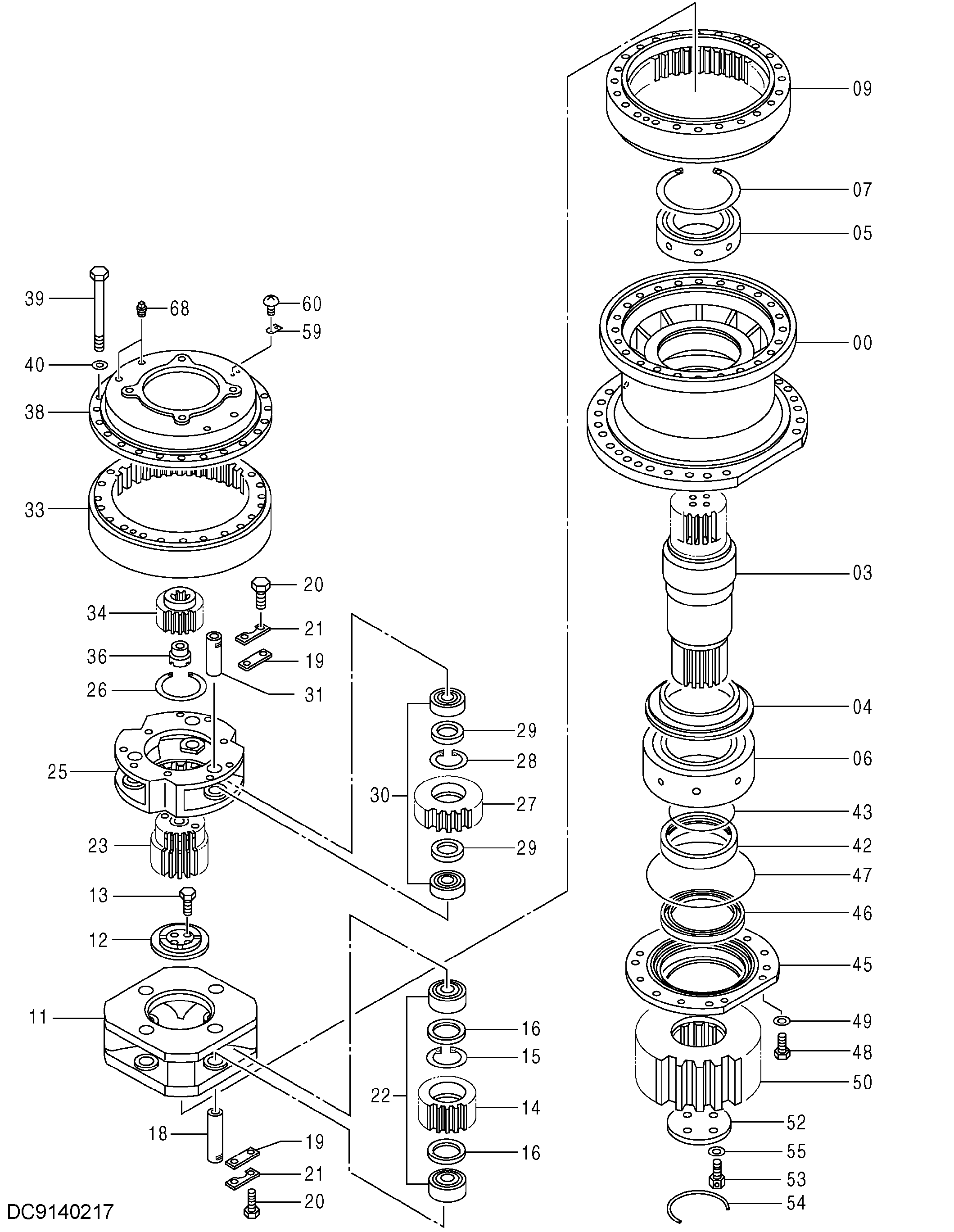

Трансмиссия (поворот) — HITACHI EX2600-6BH

Заводская схема «Трансмиссия (поворот)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9140217 замена: 9211624	Трансмиссия (поворот)	1
	9211624	Трансмиссия (поворот)	1
00	0001908	Корпус	1
03	2047280	Вал	1
04	8062244	Дефлектор	1
05	4352142	Подшипник. спх.рол.	1
06	4352145	Подшипник. спх.рол.	1
07	4352785	Стопорное кольцо	1
09	2037732	Коронная шестерня	1
11	1021168	Водило	1
12	3072168	Упорная шайба	1
13	J932045	Болт	4
14	3072128	Планетарная шестерня	4
15	959503	Стопорное кольцо	4
16	4347961	Проставка	8
18	4348549	Палец	4
19	4352292	Стопорная пластина	7
20	J931635	Болт	14
21	4352290	Стопорная шайба	7
22	4614668	Подшипник. спх.рол.	4
23	3072139	Солнечная шестерня	1
25	1021161	Водило	1
26	4116285	Стопорное кольцо	1
27	3072119	Планетарная шестерня	3
28	959502	Стопорное кольцо	3
29	4348624	Проставка	6
30	4352589	Подшипник. спх.рол.	3
31	4348491	Палец	3
33	2037647	Коронная шестерня	1
34	3082723	Солнечная шестерня	1
36	4348566	Упорная пластина	1
38	1021185	Крышка	1
39	J932728	Болт	24
40	4085857	Шайба	24
42	4348619	Фиксатор	1
43	A810220	Уплотнительное кольцо	1
45	2037724	Крышка	1
46	4109844	Масляное уплотнение	1
47	4352762	Уплотнительное кольцо	1
48	J911860	Болт	14
49	4114406	Шайба	14
50	2047281	Шестерня	1
52	4348598	Пластина	1
53	4352273	Болт	4
54	4514053	Провод	2
55	4114408	Шайба	4
60	M492564	Приводной винт	2
68	94-2026	Пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
