Гидролинии рабочего оборудования (1-2) — HITACHI EX2600-6BH

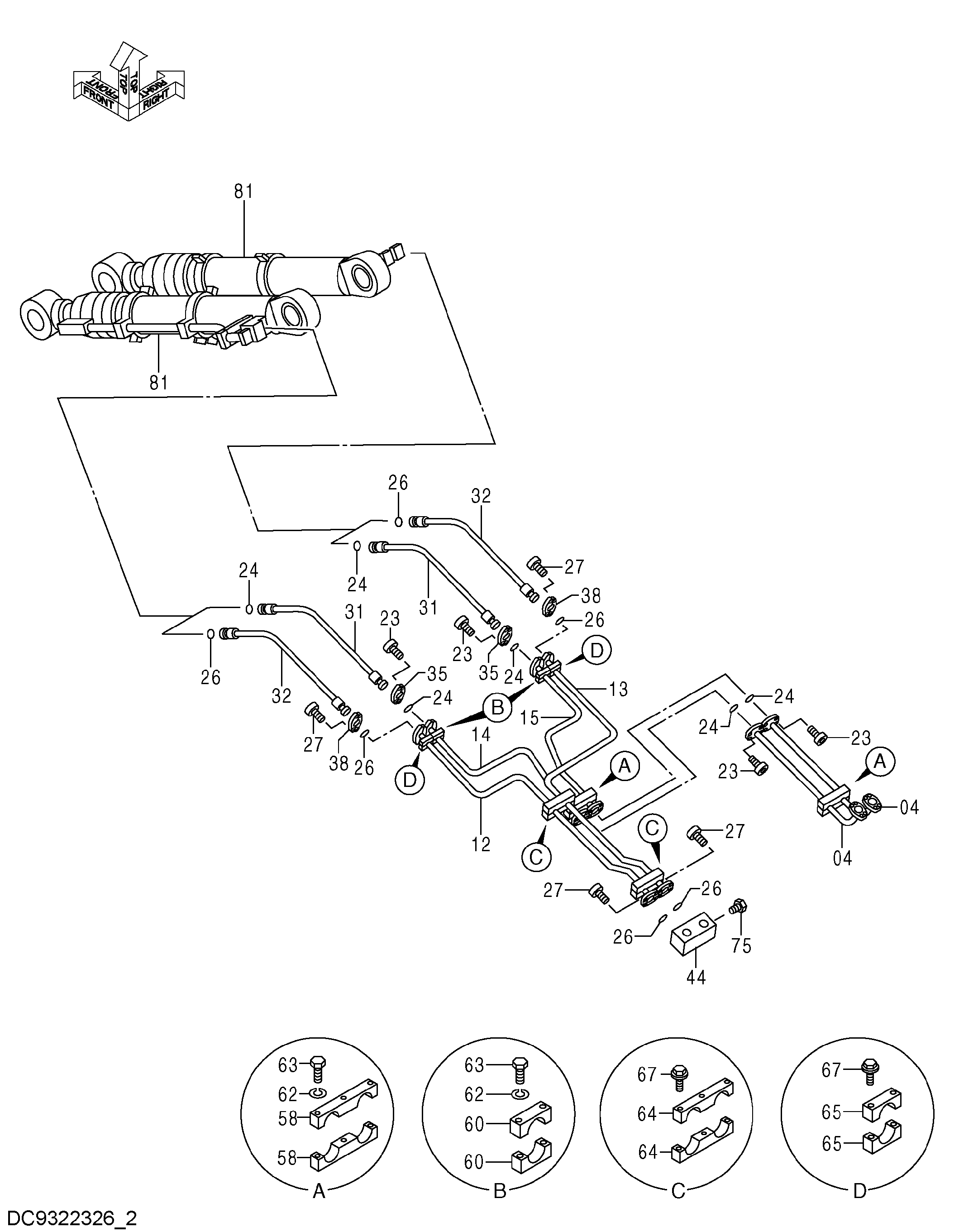

Заводская схема «Гидролинии рабочего оборудования (1-2)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8069807 | Трубка | 2 |
| 12 | 8125082 | Трубка | 1 |
| 13 | 8125083 | Трубка | 1 |
| 14 | 8125084 | Трубка | 1 |
| 15 | 8125085 | Трубка | 1 |
| 23 | M342065 | Болт с внутренним шестигранником | 16 |
| 24 | 4292385 | Уплотнительное кольцо | 6 |
| 26 | 4292384 | Уплотнительное кольцо | 6 |
| 27 | M341650 | Болт с внутренним шестигранником | 16 |
| 31 | 4190297 | Шланг | 2 |
| 32 | 4190293 | Шланг | 2 |
| 35 | 4169565 | Разъёмный фланец | 4 |
| 38 | 4075854 | Разъёмный фланец | 4 |
| 44 | 3079458 | Блок | 1 |
| 58 | 4362366 | Хомут трубки | 4 |
| 60 | 4357265 | Хомут трубки | 4 |
| 62 | A590914 | Пружинная шайба | 10 |
| 63 | J901403 | Болт | 10 |
| 64 | 4357284 | Хомут трубки | 4 |
| 65 | 4342723 | Хомут трубки | 4 |
| 67 | J271200 | Болт с шайбой | 10 |
| 67A | J901200 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 75 | 4154694 | Пробка | 1 |
| 75A | 4037888 | Уплотнительное кольцо | 1 |
| 81 | 4402135 замена: 4418067 | Гидроцилиндр рукояти | 2 |
| 81 | 4418067 | Гидроцилиндр рукояти | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
