Основные гидролинии (3) — HITACHI EX2600-6BH

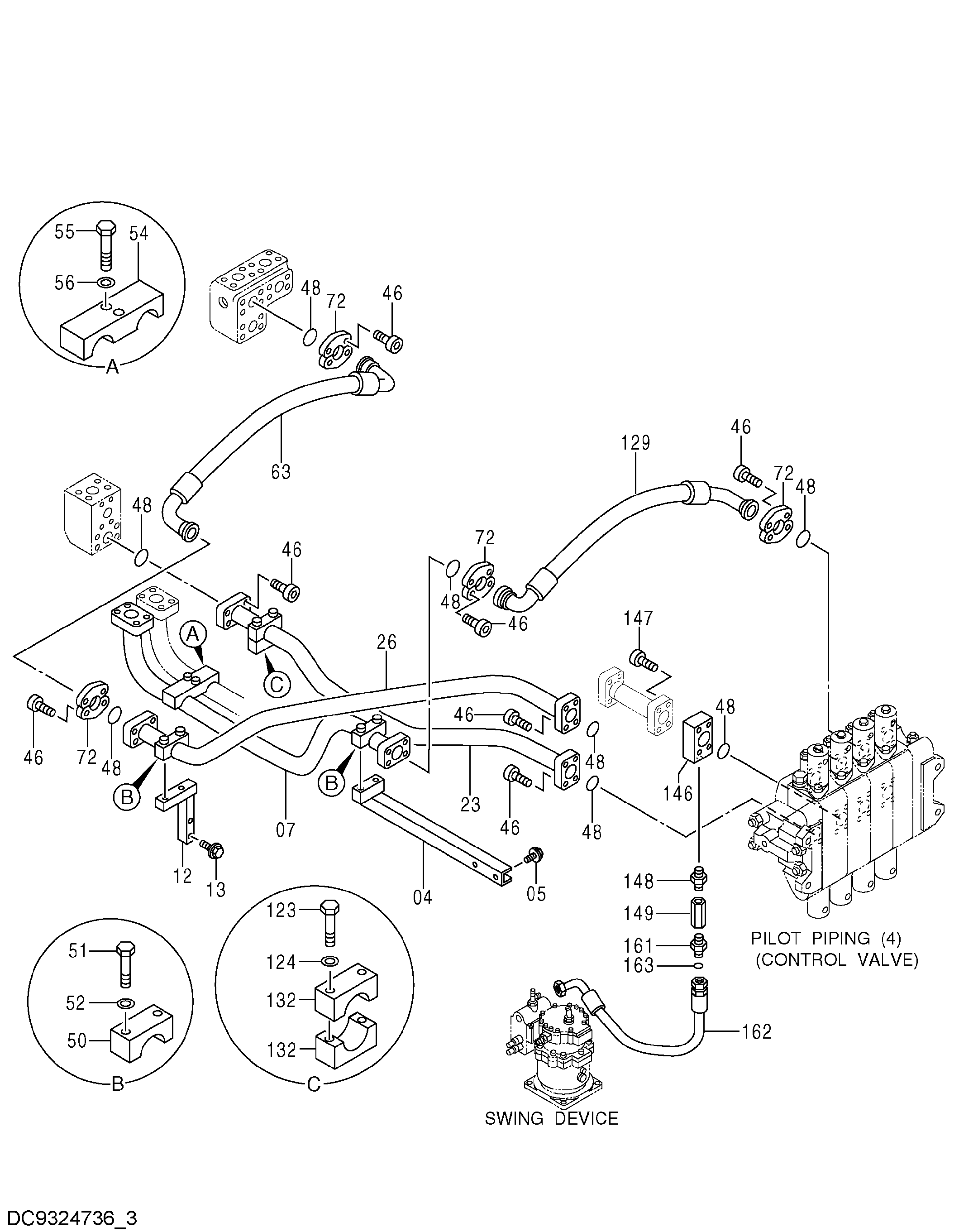

Заводская схема «Основные гидролинии (3)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8067583 | Кронштейн | 1 |
| 05 | J271020 | Болт с шайбой | 2 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 8060344 | Трубка | 1 |
| 12 | 8069529 | Кронштейн | 1 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 23 | 8060337 | Трубка | 1 |
| 26 | 8060174 | Трубка | 1 |
| 46 | M342065 | Болт с внутренним шестигранником | 28 |
| 48 | 4292385 | Уплотнительное кольцо | 8 |
| 50 | 4179431 | Хомут трубки | 2 |
| 51 | J901400 | Болт | 4 |
| 52 | A590114 | Плоская шайба | 4 |
| 54 | 4179429 | Хомут трубки | 1 |
| 55 | J901600 | Болт | 2 |
| 56 | A590116 | Плоская шайба | 2 |
| 63 | 4345430 | Шланг | 1 |
| 72 | 4169565 | Разъёмный фланец | 8 |
| 123 | J901402 | Болт | 2 |
| 124 | A590114 | Плоская шайба | 2 |
| 129 | 4332591 | Шланг | 1 |
| 132 | 4357265 | Хомут трубки | 2 |
| 146 | 3070817 | Блок | 1 |
| 147 | M342002 | Болт с внутренним шестигранником | 4 |
| 148 | 4218427 | Адаптер | 1 |
| 149 | 4163096 | Обратный клапан | 1 |
| 161 | 4208659 | Адаптер | 1 |
| 162 | 4228761 | Шланг | 1 |
| 163 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
