Задний монитор — HITACHI EX2600-6BH

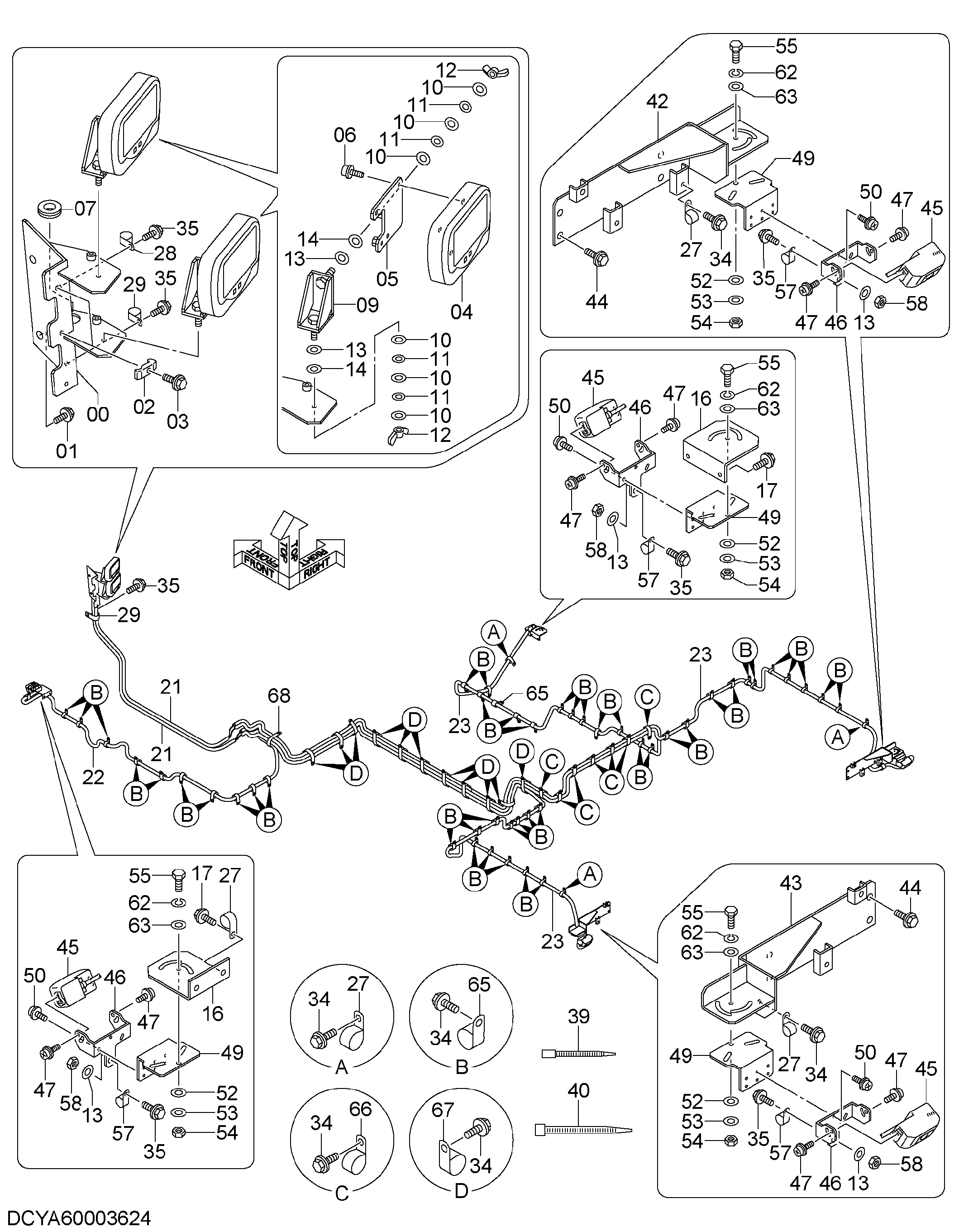

Заводская схема «Задний монитор» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7056629	Кронштейн	1
01	J281020	Болт с шайбой	2
01A	J901020	Болт	1
01B	4486055	Шайба	1
02	4190124	Хомут трубки	2
03	J271045	Болт с шайбой	2
03A	J901045	Болт	1
03B	J222010	Шайба	1
04	4670460 замена: YA60002621	Монитор	2
05	8115279	Кронштейн	2
06	J460616	Винт с шайбой	6
07	4146559	Резиновая втулка	1
09	8115280	Кронштейн	2
10	J217083	Шайба	12
11	4692448	Шайба	8
12	M570010	Гайка винг	4
13	J253110	Плоская шайба	8
14	4690864	Тарельчатая пружина	4
16	3091772	Кронштейн	2
17	J271230	Болт с шайбой	4
17A	J901230	Болт	1
17B	J222012	Шайба	1
21	3115796	Жгут проводов	2
22	4698362	Жгут проводов	1
23	4698349	Жгут проводов	3
27	4190253	Зажим	4
28	4190273	Зажим	1
29	4190282	Зажим	2
34	J271025	Болт с шайбой	66
34A	J901025	Болт	1
34B	J222010	Шайба	1
35	J271020	Болт с шайбой	7
35A	J901020	Болт	1
35B	J222010	Шайба	1
39	4055312	Ленточный зажим	20
40	4121859	Ленточный зажим	20
42	8077961	Кронштейн	1
43	8077959	Кронштейн	1
44	J271035	Болт с шайбой	8
44A	J901035	Болт	1
44B	J222010	Шайба	1
45	4662521	Камера	4
46	4698228	Кронштейн	4
47	J460614	Винт с шайбой	16
49	4659177	Кронштейн	4
50	J460512	Винт с шайбой	12
52	J222006	Шайба	12
53	A590105	Плоская шайба	12
54	J231105	Гайка	12
55	M430520	Винт	12
57	4190272	Зажим	4
58	J231210	Гайка	4
62	A590905	Пружинная шайба	12
63	A590106	Плоская шайба	12
65	4190261	Зажим	44
66	4192018	Зажим	9
67	4190277	Зажим	11
68	4190263	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
