Пилотные гидролинии (насос, гидрораспределитель) — HITACHI EX2600-6BH

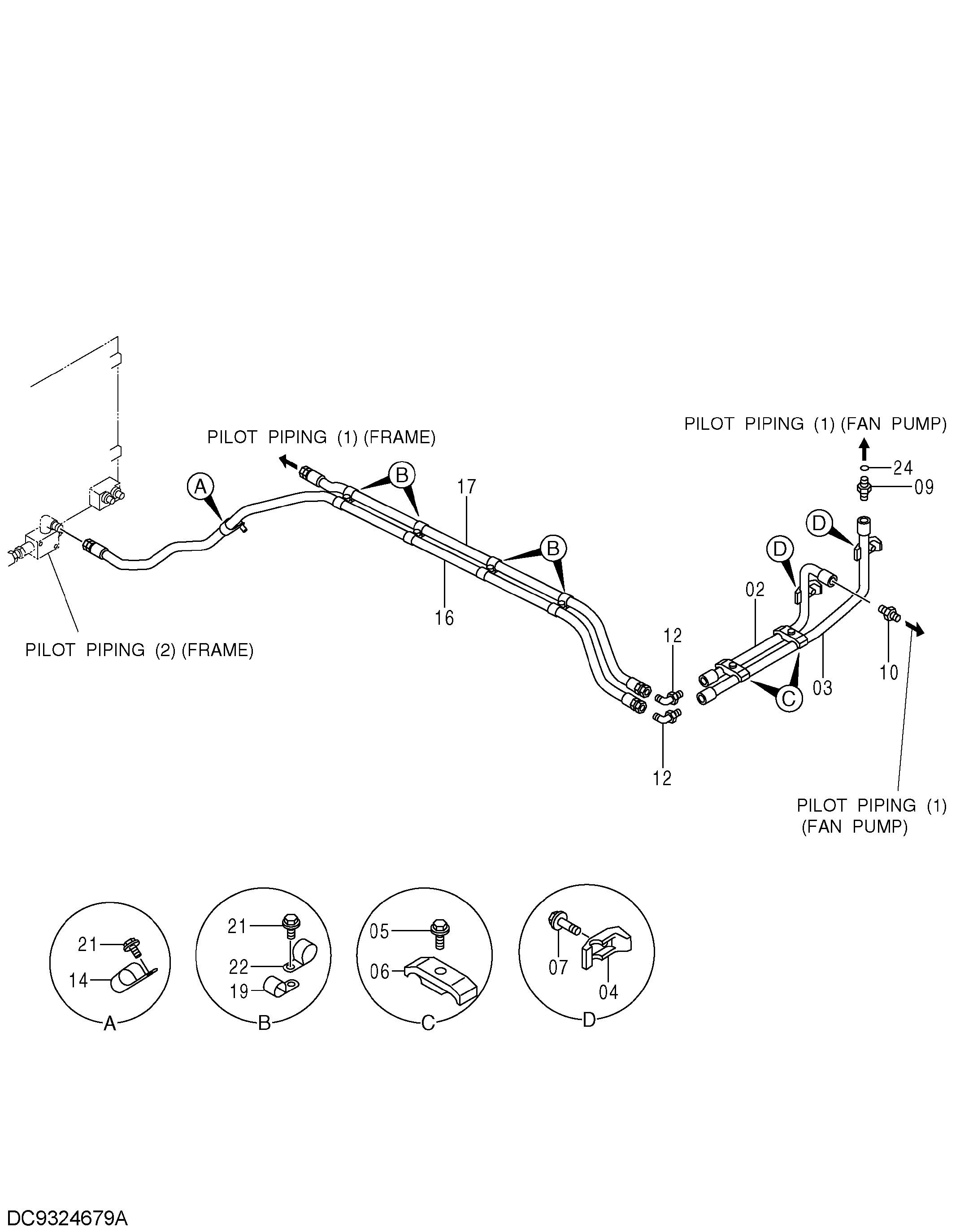

Заводская схема «Пилотные гидролинии (насос, гидрораспределитель)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9765032 | Трубка | 1 |
| 03 | 9765035 | Трубка | 1 |
| 04 | 4053595 | Хомут трубки | 2 |
| 05 | J271270 | Болт с шайбой | 2 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4053596 | Хомут трубки | 2 |
| 07 | J271255 | Болт с шайбой | 2 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | A853168 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852366 | Угловой штуцер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4411911 | Зажим | 1 |
| 16 | 4412001 | Шланг | 1 |
| 17 | 4642706 | Шланг | 1 |
| 19 | 4192035 | Зажим | 4 |
| 21 | J271025 | Болт с шайбой | 5 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4190264 | Зажим | 4 |
| 24 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
