Трубопроводы системы смазки (2) (опорно-поворотное устройство) — HITACHI EX2600-6BH

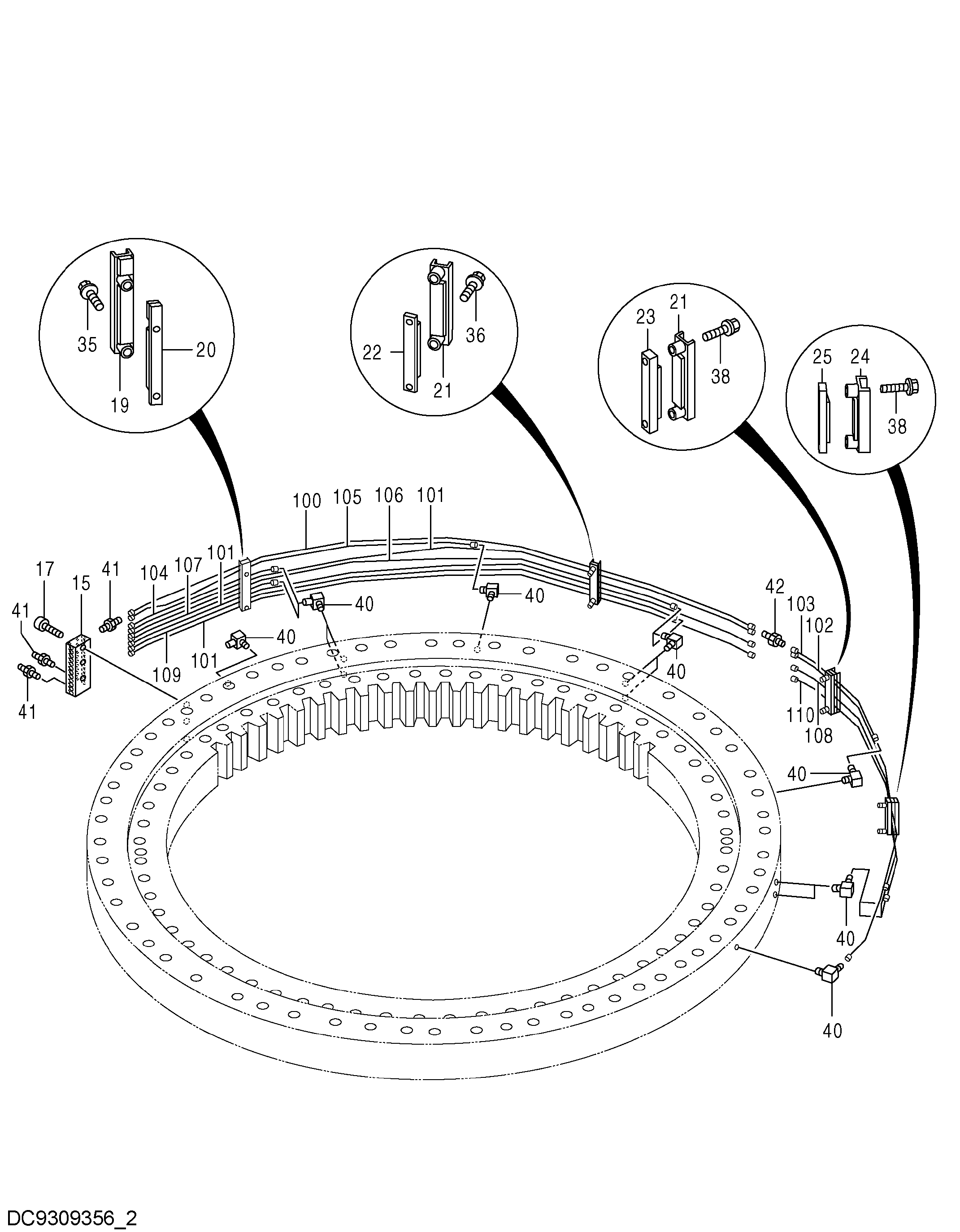

Заводская схема «Трубопроводы системы смазки (2) (опорно-поворотное устройство)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4353243 | Блок | 1 |
| 17 | M341250 | Болт с внутренним шестигранником | 3 |
| 19 | 9745088 | Хомут | 1 |
| 20 | 9745089 | Хомут | 1 |
| 21 | 9745090 | Хомут | 2 |
| 22 | 9745091 | Хомут | 1 |
| 23 | 9745092 | Хомут | 1 |
| 24 | 9745095 | Хомут | 1 |
| 25 | 9745094 | Хомут | 1 |
| 35 | J271030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271040 | Болт с шайбой | 2 |
| 36A | J901040 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | J271050 | Болт с шайбой | 4 |
| 38A | J901050 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4097666 | Угловой штуцер | 10 |
| 41 | 4119986 | Адаптер | 29 |
| 42 | 4099282 | Адаптер | 4 |
| 100 | 3117648 | Трубка | 1 |
| 101 | 3117649 | Трубка | 3 |
| 102 | 3117642 | Трубка | 1 |
| 103 | 4707220 | Трубка | 1 |
| 104 | 4707221 | Трубка | 1 |
| 105 | 3117643 | Трубка | 1 |
| 106 | 3117644 | Трубка | 1 |
| 107 | 4707222 | Трубка | 1 |
| 108 | 3117645 | Трубка | 1 |
| 109 | 3117646 | Трубка | 1 |
| 110 | 3117647 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
