Крышка двигателя (2) — HITACHI EX2600-6BH

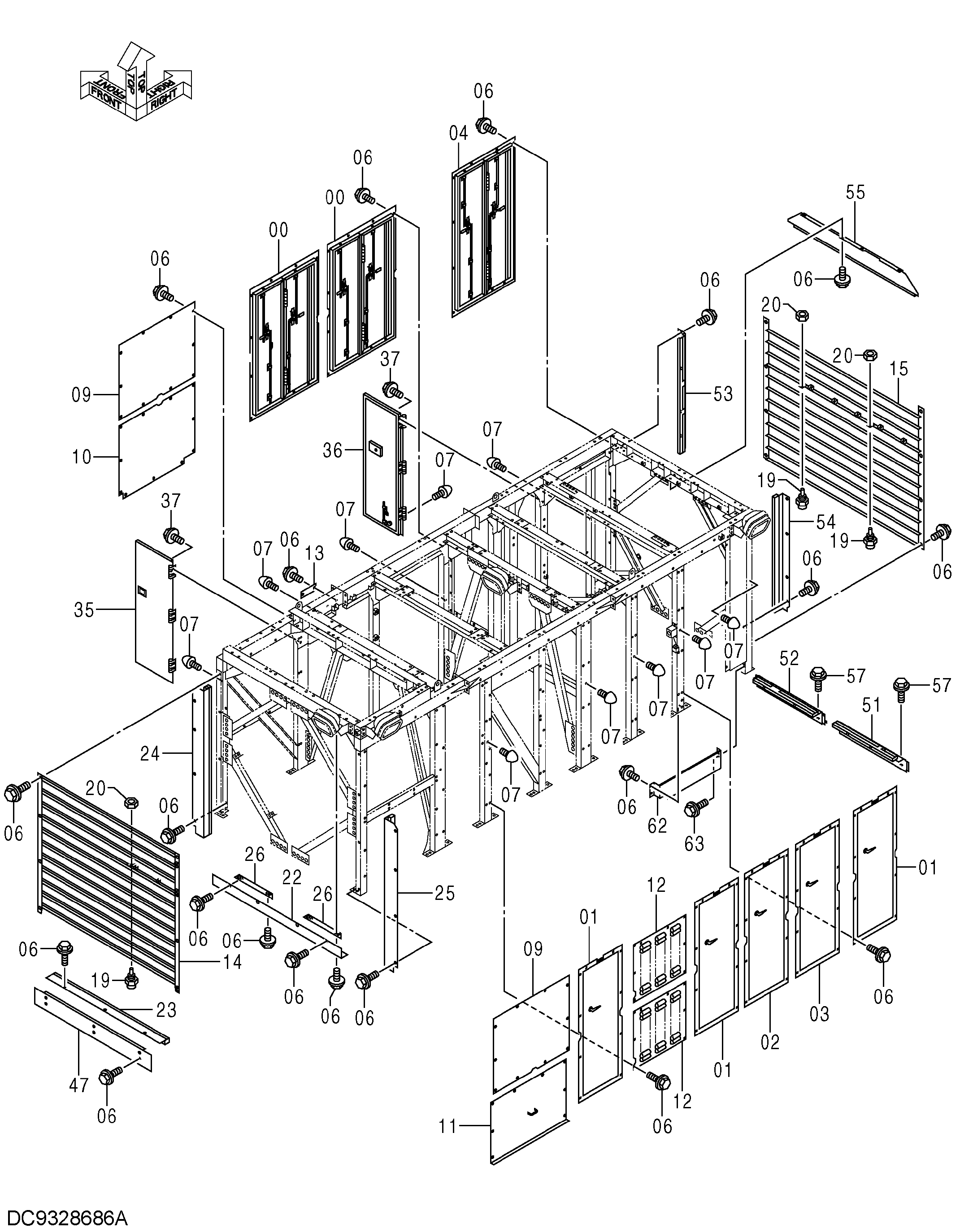

Заводская схема «Крышка двигателя (2)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268414 | Дверь (1) | 2 |
| 01 | 9268415 | Дверь (2) | 3 |
| 02 | 9328676 | Дверь (3) | 1 |
| 03 | 9328677 | Дверь (4) | 1 |
| 04 | 9328678 | Дверь (5) | 1 |
| 06 | J281030 | Болт с шайбой | 186 |
| 06 | J281030 | Болт с шайбой | 188 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | 4371411 | Ограничитель резиновый | 10 |
| 09 | 8103993 | Крышка | 2 |
| 10 | YA40003431 | Крышка | 1 |
| 11 | 8127019 | Крышка | 1 |
| 12 | 3108823 | Крышка | 2 |
| 13 | 4651641 | Крышка | 1 |
| 14 | 7051448 | Решётка | 1 |
| 15 | 7061256 | Решётка | 1 |
| 19 | 4250260 | Датчик | 3 |
| 20 | A501210 | Гайка | 3 |
| 20 | 4672285 | Гайка | 3 |
| 22 | 8106595 | Крышка | 1 |
| 23 | 8106596 | Крышка | 1 |
| 24 | 8106598 | Крышка | 1 |
| 25 | 8106599 | Крышка | 1 |
| 26 | 9766783 | Кронштейн | 2 |
| 35 | 4660021 | Дверь | 1 |
| 36 | 4729777 | Дверь | 1 |
| 37 | J260825 | Болт с шайбой | 12 |
| 37A | J900825 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 47 | 4669341 | Крышка | 1 |
| 51 | YA40000982 | Крышка | 1 |
| 52 | YA40000983 | Крышка | 1 |
| 53 | YA40000984 | Крышка | 1 |
| 54 | YA40000985 | Крышка | 1 |
| 55 | YA40000986 | Крышка | 1 |
| 57 | J281025 | Болт с шайбой | 6 |
| 57A | J901025 | Болт | 1 |
| 57B | 4486055 | Шайба | 1 |
| 62 | YA00013431 | Крышка | 1 |
| 63 | J271016 | Болт с шайбой | 2 |
| 63A | J901016 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
