Двигатель отопитель трубопроводы (коолант) — HITACHI EX2600-6BH

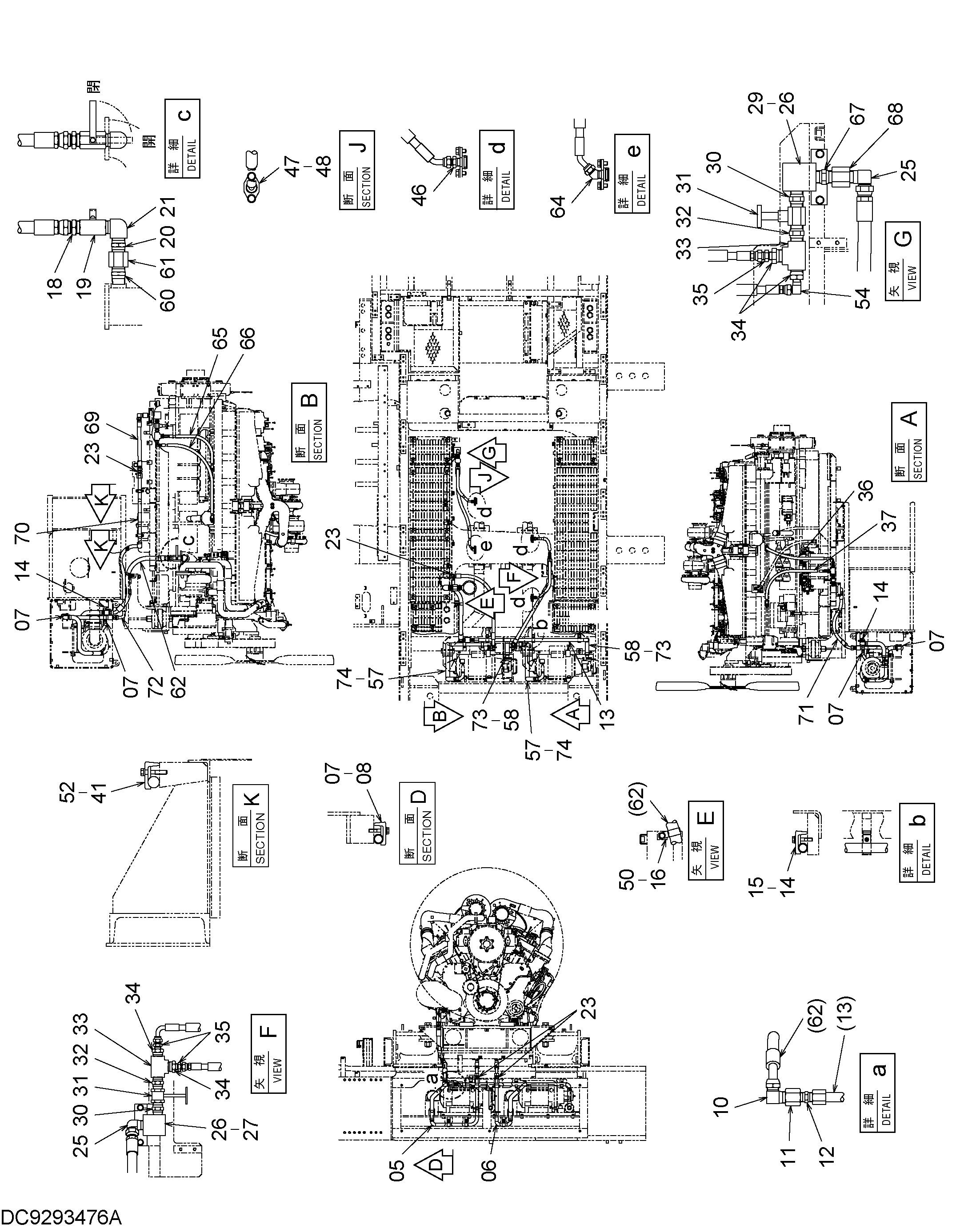

Заводская схема «Двигатель отопитель трубопроводы (коолант)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 9767245 | Трубка водяной | 1 |
| 06 | 9767246 | Трубка водяной | 1 |
| 07 | 4053598 | Хомут трубки | 5 |
| 08 | J271265 | Болт с шайбой | 5 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 94-1406 | Угловой штуцер | 1 |
| 11 | 94-0692 | Переходник S | 1 |
| 12 | 94-1705 | Адаптер | 1 |
| 13 | 9769677 | Трубка водяной | 1 |
| 14 | 4053598 | Хомут трубки | 3 |
| 15 | J271265 | Болт с шайбой | 3 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4190291 | Зажим | 1 |
| 18 | 94-1306 | Адаптер | 1 |
| 19 | 4134334 | Шаровой клапан | 1 |
| 20 | 94-1706 | Адаптер | 1 |
| 21 | 94-0635 | Угловой штуцер | 1 |
| 23 | 4221279 | Адаптер | 4 |
| 25 | 4156475 | Угловой штуцер | 2 |
| 26 | 8114439 | Блок | 2 |
| 27 | J271030 | Болт с шайбой | 2 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | J271020 | Болт с шайбой | 2 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 94-1705 | Адаптер | 2 |
| 31 | 4177416 | Запорный клапан | 2 |
| 32 | 94-1705 | Адаптер | 2 |
| 33 | 94-0664 | Тройник | 2 |
| 34 | 94-1610 | Переходник | 4 |
| 35 | 4221287 | Адаптер | 3 |
| 36 | 4687967 | Шланг | 1 |
| 37 | 4687968 | Шланг | 1 |
| 41 | 4053598 | Хомут трубки | 2 |
| 46 | 4221287 | Адаптер | 3 |
| 47 | 8109231 | Адаптер | 4 |
| 48 | 4664584 | Уплотнительное кольцо | 4 |
| 50 | J271025 | Болт с шайбой | 1 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | J271270 | Болт с шайбой | 2 |
| 52A | J901270 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 54 | 4154658 | Угловой штуцер | 1 |
| 57 | 4689283 | Водяной шланг | 2 |
| 58 | 4689269 | Водяной шланг | 2 |
| 60 | 94-1706 | Адаптер | 1 |
| 61 | 94-0680 | Разъём S | 1 |
| 62 | 4707988 | Шланг | 1 |
| 64 | 4182658 | Угловой штуцер | 1 |
| 65 | 4708223 | Шланг | 1 |
| 66 | 4708226 | Шланг | 1 |
| 67 | 94-1705 | Адаптер | 1 |
| 68 | 94-0679 | Разъём | 1 |
| 69 | 4658714 | Шланг | 1 |
| 70 | 9769610 | Трубка водяной | 1 |
| 71 | 4474281 | Шланг | 1 |
| 72 | 4708238 | Шланг | 1 |
| 73 | 4011675 | Хомут шланга | 4 |
| 74 | 4011675 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
