Электрооборудование (1-4)(двигатель) — HITACHI EX2600-6BH

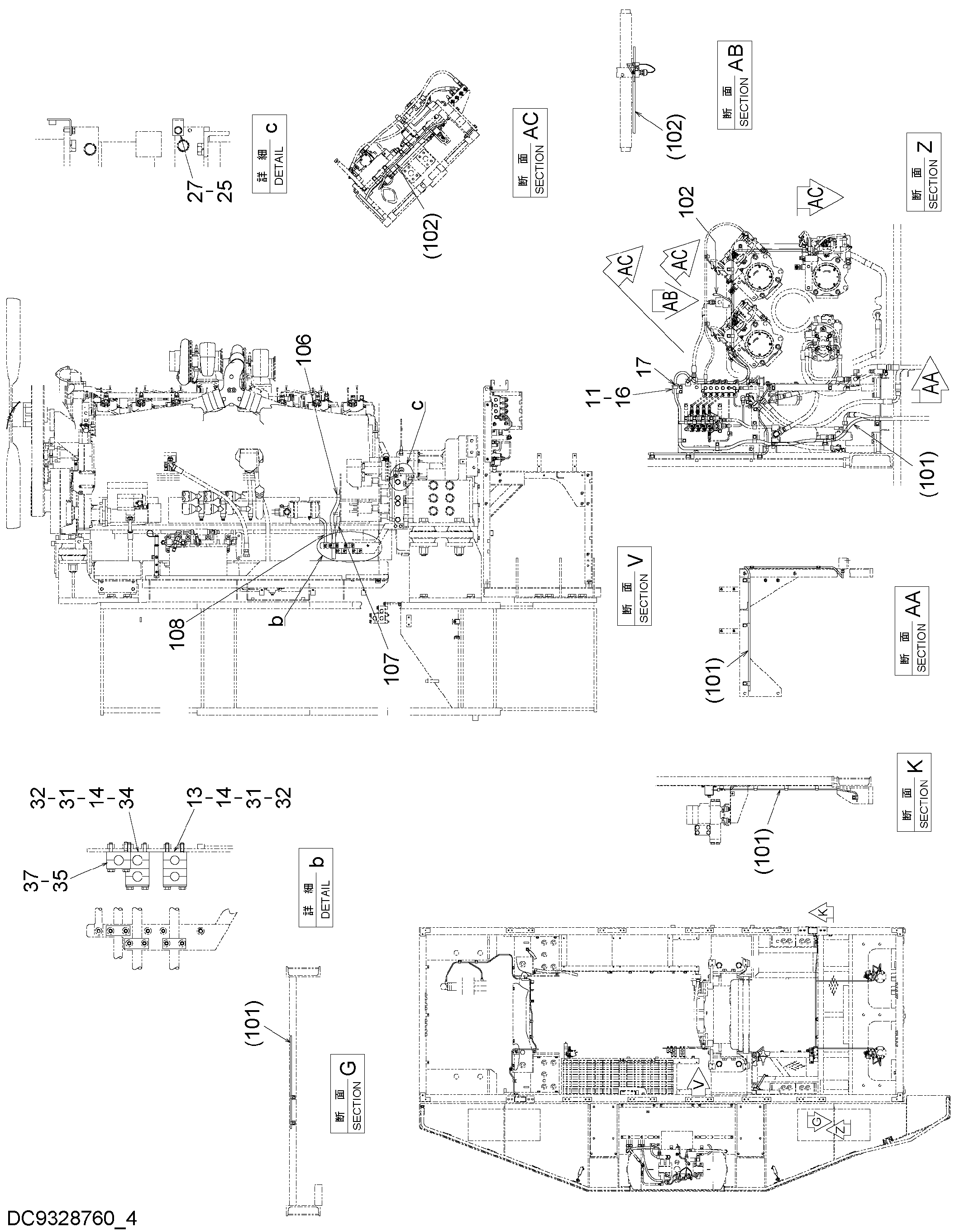

Заводская схема «Электрооборудование (1-4)(двигатель)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4454814 | Хомут | 2 |
| 14 | 4454820 | Кронштейн | 2 |
| 16 | 4623950 | Кронштейн | 1 |
| 17 | J460312 | Винт с шайбой | 3 |
| 25 | J271025 | Болт с шайбой | 1 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 9766807 | Кронштейн | 1 |
| 31 | J901006 | Болт | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 34 | 4454818 | Хомут | 2 |
| 35 | 4454817 | Хомут | 1 |
| 37 | J281070 | Болт с шайбой | 2 |
| 37A | J901070 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 102 | 3116316 | Жгут проводов | 1 |
| 106 | 4700454 | Жгут проводов | 1 |
| 107 | 4700455 | Жгут проводов | 1 |
| 108 | 4700457 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
