Трубопроводы системы смазки (1-1)(рукоять) — HITACHI EX2600-6BH

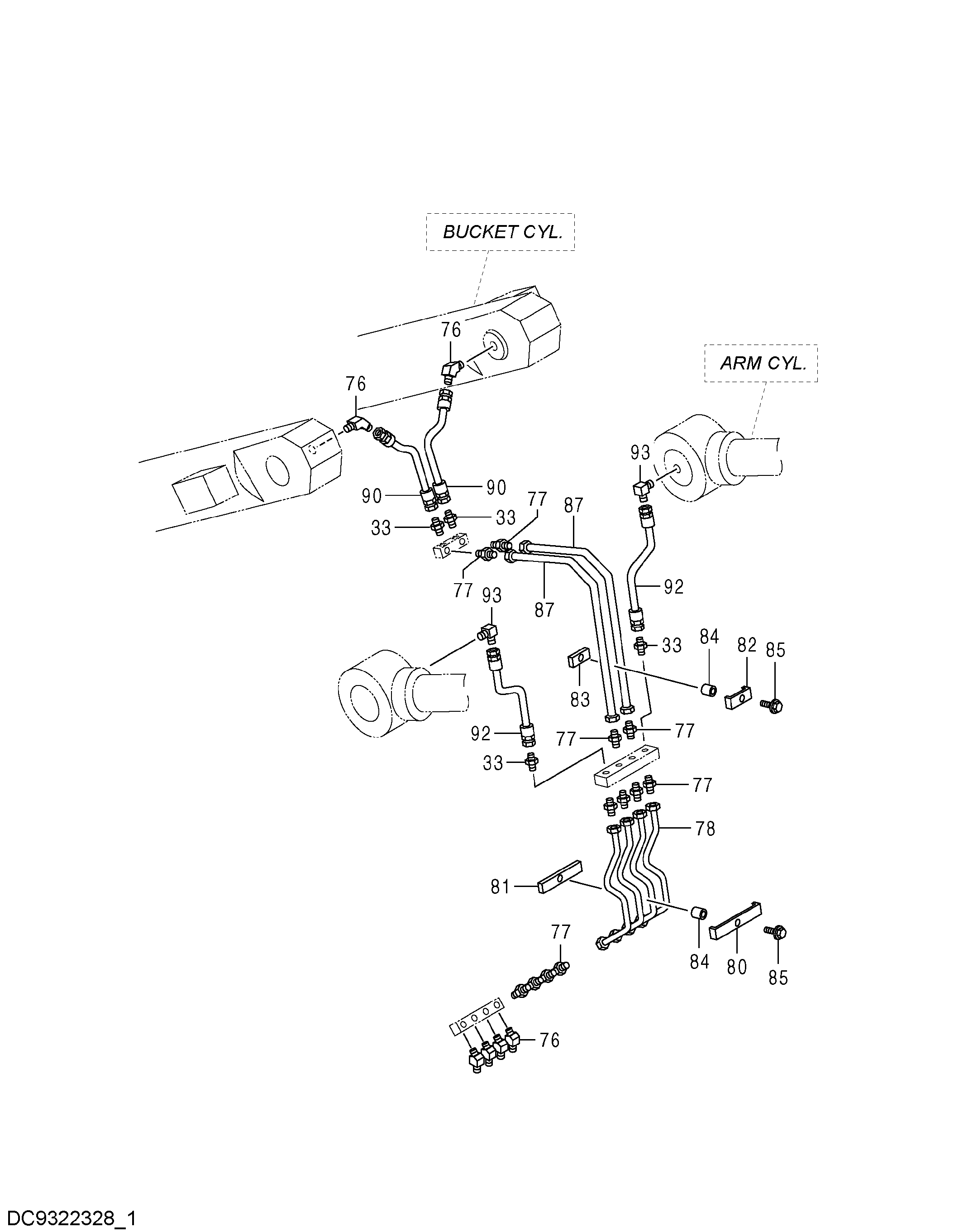

Заводская схема «Трубопроводы системы смазки (1-1)(рукоять)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 33 | 4154651 | Адаптер | 4 |
| 76 | 4154655 | Угловой штуцер | 6 |
| 77 | 4119986 | Адаптер | 12 |
| 78 | 4724357 | Трубка | 4 |
| 80 | 4273720 | Хомут | 1 |
| 81 | 4273721 | Резиновая прокладка | 1 |
| 82 | 4269656 | Хомут | 1 |
| 83 | 4269657 | Резиновая прокладка | 1 |
| 84 | 4269658 | Проставка | 2 |
| 85 | J271030 | Болт с шайбой | 2 |
| 85A | J901030 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 87 | 4724358 | Трубка | 2 |
| 90 | 4214482 | Шланг | 2 |
| 90 | 4245115 | Шланг | 2 |
| 92 | 4269794 | Шланг | 2 |
| 92 | 4248681 | Шланг | 2 |
| 93 | 4154656 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
