Пилотные гидролинии (2)(рама) — HITACHI EX2600-6BH

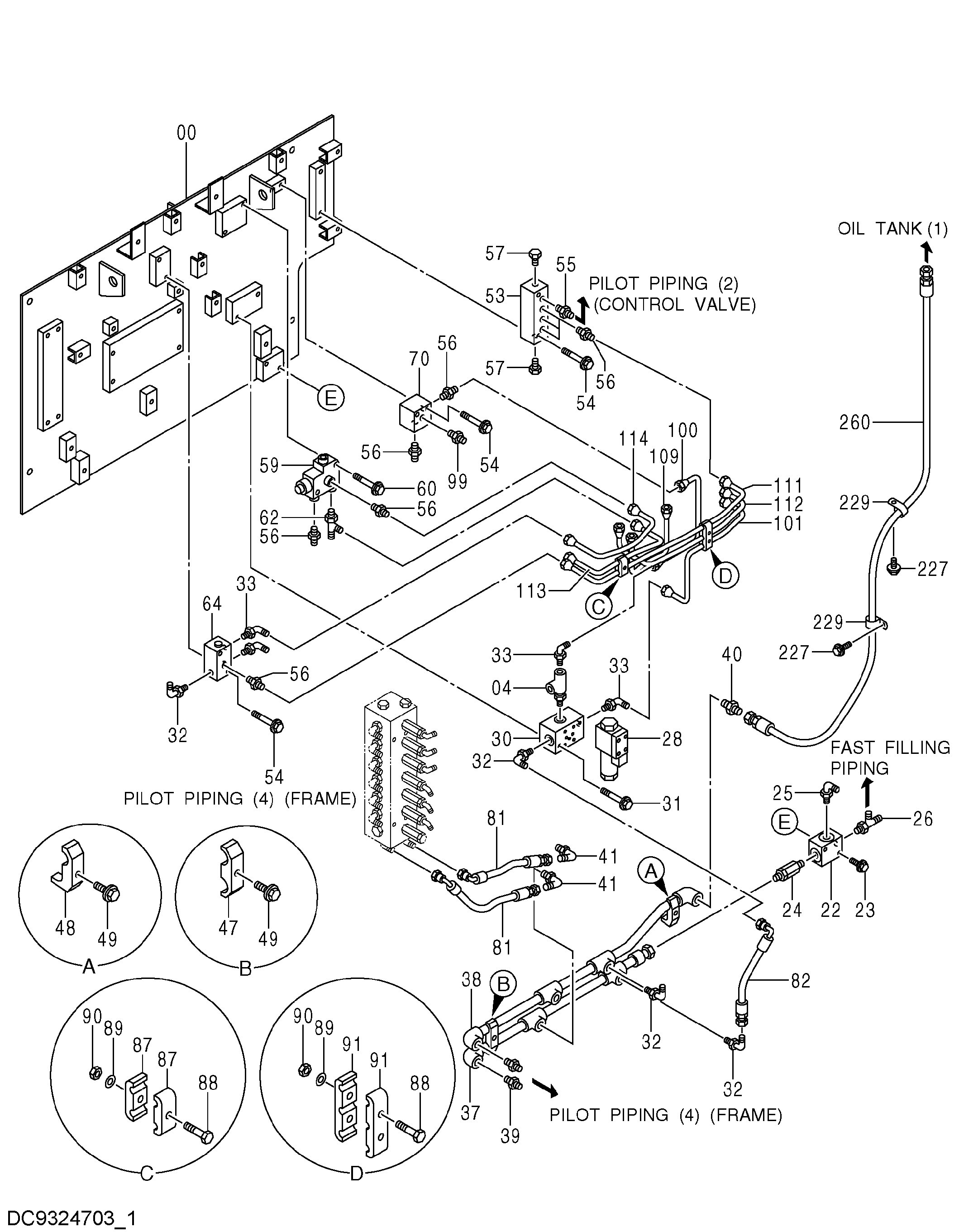

Заводская схема «Пилотные гидролинии (2)(рама)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049320 | Панель | 1 |
| 04 | 4454002 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4346994 | Коллектор | 1 |
| 23 | J271070 | Болт с шайбой | 2 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4348000 | Обратный клапан | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852366 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | A852422 | Тройник | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4724329 | Электромагнитный клапан | 1 |
| 30 | 3102984 | Блок | 1 |
| 31 | J271080 | Болт с шайбой | 2 |
| 31A | J901080 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | A852322 | Угловой штуцер | 4 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4293950 | Угловой штуцер | 4 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 8102266 | Трубка | 1 |
| 38 | 8102271 | Трубка | 1 |
| 39 | 4317612 | Адаптер | 2 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | A852166 | Адаптер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | A852344 | Угловой штуцер | 2 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4053596 | Хомут трубки | 1 |
| 48 | 4053595 | Хомут трубки | 1 |
| 49 | J271255 | Болт с шайбой | 2 |
| 49A | J901255 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 53 | 4343969 | Коллектор | 1 |
| 54 | J271065 | Болт с шайбой | 6 |
| 54A | J901065 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | A852133 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4255304 | Штуцер трубки | 8 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A885003 | Пробка | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 9218376 | Электромагнитный клапан | 1 |
| 60 | J260865 | Болт с шайбой | 2 |
| 60A | J900865 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 62 | 4344050 | Тройник | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4272850 | Клапан | 1 |
| 70 | 4352952 | Блок | 1 |
| 81 | 4313417 | Шланг | 2 |
| 82 | 4608947 | Шланг | 1 |
| 87 | 4344320 | Хомут | 2 |
| 88 | J900625 | Болт | 3 |
| 89 | A590106 | Плоская шайба | 3 |
| 90 | M500605 | Гайка | 3 |
| 91 | 4344349 | Хомут | 2 |
| 99 | A852123 | Адаптер | 1 |
| 99A | 957366 | Уплотнительное кольцо | 1 |
| 100 | 4642780 | Трубка | 1 |
| 101 | 4642782 | Трубка | 1 |
| 109 | 4346988 | Трубка | 1 |
| 111 | 4346990 | Трубка | 1 |
| 112 | 4346991 | Трубка | 1 |
| 113 | 4346992 | Трубка | 1 |
| 114 | 4346993 | Трубка | 1 |
| 227 | J271025 | Болт с шайбой | 2 |
| 227A | J901025 | Болт | 1 |
| 227B | J222010 | Шайба | 1 |
| 229 | 4192035 | Зажим | 2 |
| 260 | 4704952 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
