Топливные трубопроводы (всасывание) — HITACHI EX2600-6BH

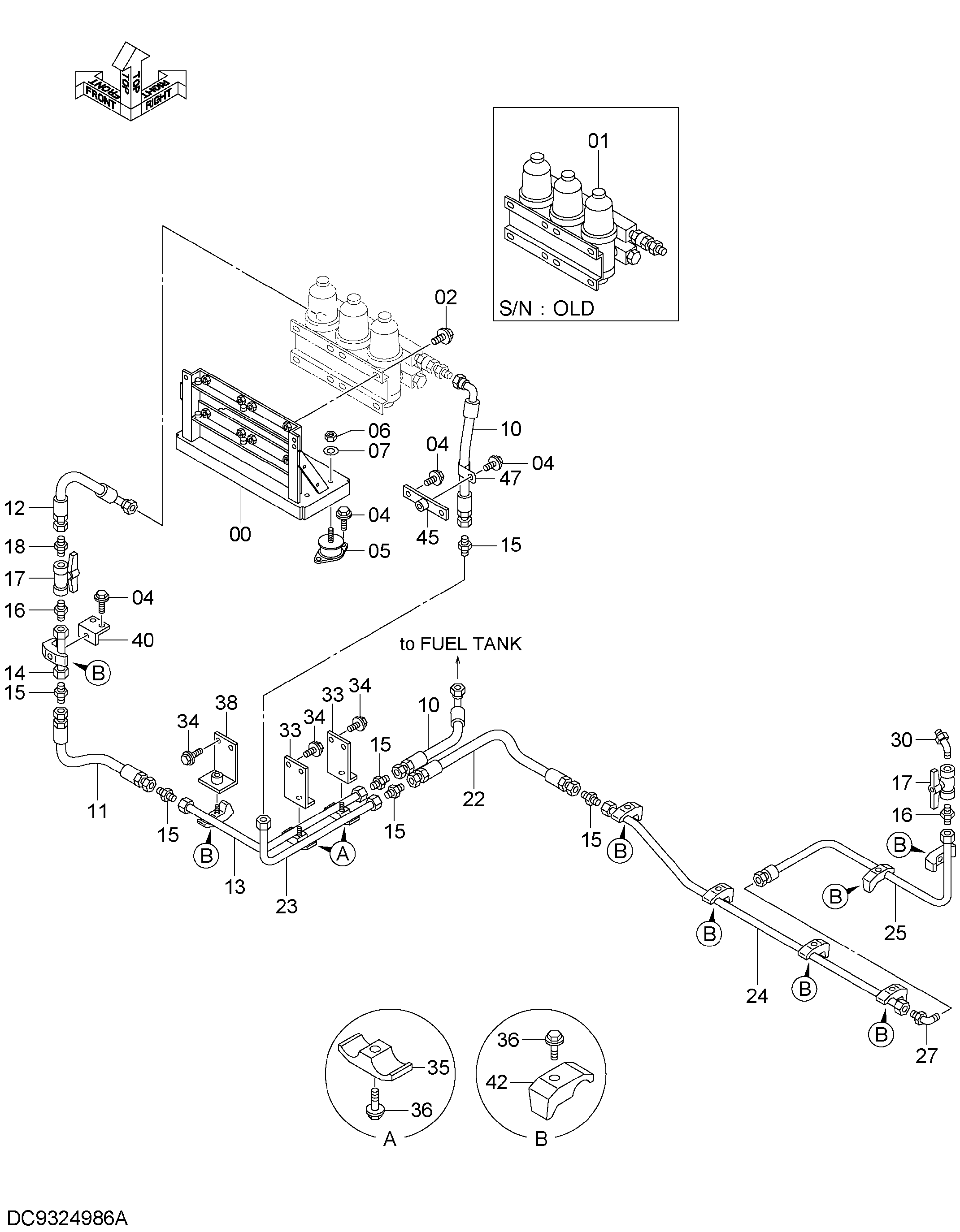

Заводская схема «Топливные трубопроводы (всасывание)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060649 | Кронштейн | 1 |
| 01 | 4686076 | Топливный фильтр | 1 |
| 01A | 4669642 | Фильтрующий элемент | 3 |
| 02 | J260820 | Болт с шайбой | 8 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | J271025 | Болт с шайбой | 13 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4340944 | Резиновая прокладка | 4 |
| 06 | J950012 | Гайка | 4 |
| 07 | J222012 | Шайба | 4 |
| 10 | 4623477 | Шланг | 2 |
| 11 | 4652669 | Шланг | 1 |
| 11 | 4670959 | Шланг | 1 |
| 12 | 4631455 | Шланг | 1 |
| 13 | 9773762 | Трубка | 1 |
| 14 | 9773763 | Трубка | 1 |
| 15 | A852166 | Адаптер | 6 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4208243 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4203434 | Шаровой клапан | 2 |
| 18 | 4154654 | Адаптер | 1 |
| 22 | 4671862 | Шланг | 1 |
| 23 | 9767779 | Трубка | 1 |
| 24 | 9766665 | Трубка | 1 |
| 25 | 8104294 | Трубка | 1 |
| 27 | A852366 | Угловой штуцер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4190248 | Угловой штуцер | 1 |
| 33 | 9766873 | Кронштейн | 2 |
| 34 | J271030 | Болт с шайбой | 6 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4053596 | Хомут трубки | 2 |
| 36 | J271260 | Болт с шайбой | 10 |
| 36A | J901260 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | 9773764 | Кронштейн | 1 |
| 40 | 9767260 | Кронштейн | 1 |
| 42 | 4190126 | Хомут трубки | 8 |
| 45 | 9773765 | Кронштейн | 1 |
| 47 | 4190263 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
