Напорные трубопроводы (рама) — HITACHI EX2600-6BH

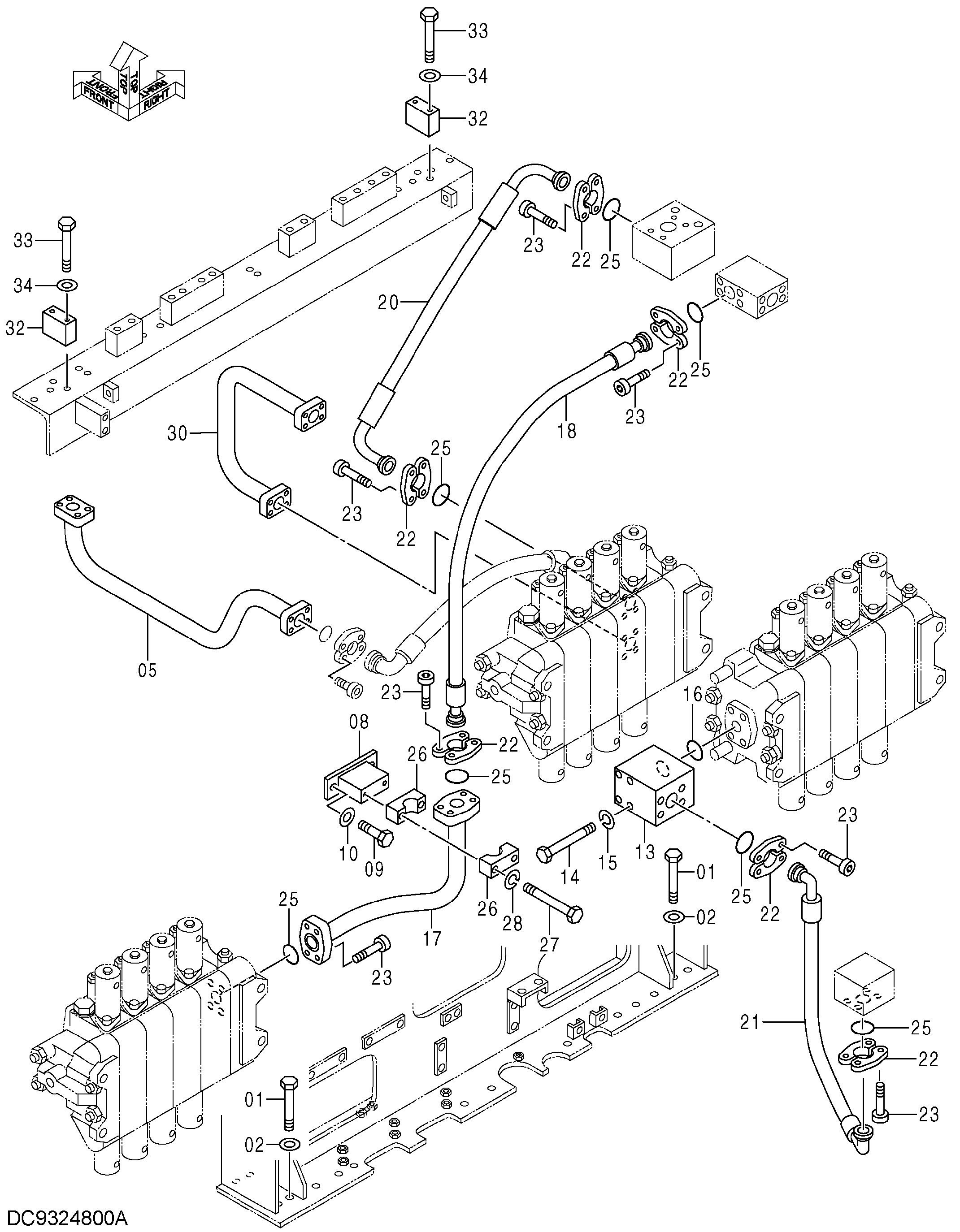

Заводская схема «Напорные трубопроводы (рама)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J932050 | Болт | 8 |
| 02 | 4018545 | Шайба | 8 |
| 05 | 9324736 | Трубопроводы основной | 1 |
| 08 | 9774151 | Кронштейн | 1 |
| 09 | J921440 | Болт | 2 |
| 10 | J222014 | Шайба | 2 |
| 13 | 3070314 | Блок | 1 |
| 14 | J932016 | Болт | 4 |
| 15 | J222020 | Шайба | 4 |
| 16 | 4292385 | Уплотнительное кольцо | 1 |
| 17 | 8127008 | Трубка | 1 |
| 18 | 4367367 | Шланг | 1 |
| 20 | 4398414 | Шланг | 1 |
| 21 | 4345436 | Шланг | 1 |
| 22 | 4169565 | Разъёмный фланец | 12 |
| 23 | M342065 | Болт с внутренним шестигранником | 28 |
| 25 | 4292385 | Уплотнительное кольцо | 7 |
| 26 | 4357265 | Хомут трубки | 2 |
| 27 | J901402 | Болт | 2 |
| 28 | A590914 | Пружинная шайба | 2 |
| 30 | 9324739 | Трубопроводы обратный | 1 |
| 32 | 4384820 | Проставка | 2 |
| 33 | J901606 | Болт | 4 |
| 34 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
