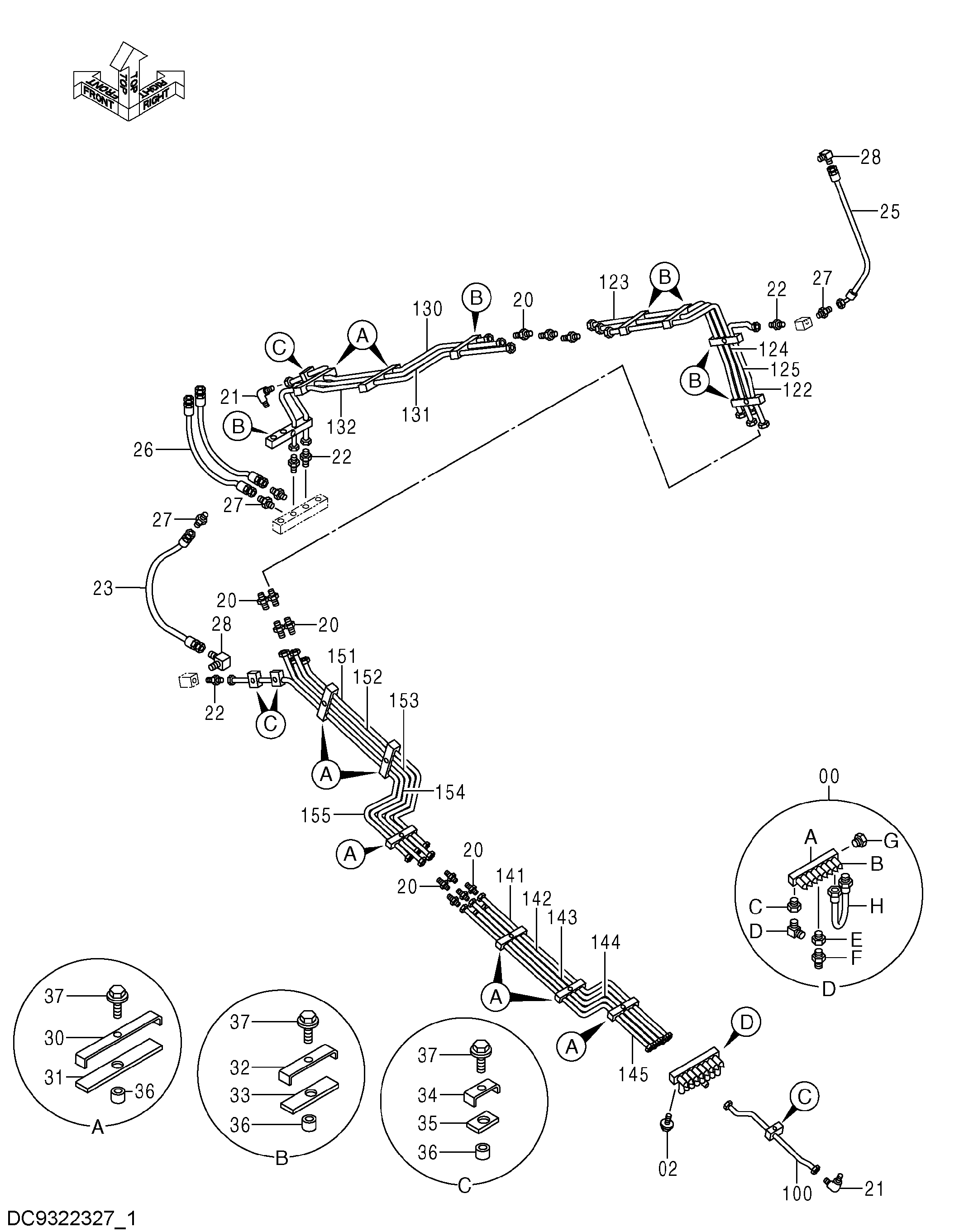

Трубопроводы системы смазки (1-1)(стрела) — HITACHI EX2600-6BH

Заводская схема «Трубопроводы системы смазки (1-1)(стрела)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4386614	Клапан	1
00A	4407066	Коллектор	1
00B	4182051	Клапан	8
00C	4253567	Адаптер	6
00D	4097666	Угловой штуцер	6
00E	4191439	Адаптер	6
00F	J75481	Пресс-маслёнка	6
00G	4092534	Пробка	1
00H	4372000	Трубка	2
02	J260845	Болт с шайбой	4
02A	J900845	Болт	1
02B	A590108	Плоская шайба	1
20	4099282	Адаптер	12
21	4097666	Угловой штуцер	2
22	4119986	Адаптер	4
23	4269794	Шланг	1
25	4203080	Шланг	1
26	4236741	Шланг	2
27	4154651	Адаптер	4
28	4154656	Угловой штуцер	2
30	4358669	Хомут	8
31	4358673	Резиновая прокладка	8
32	4273720	Хомут	6
33	4273721	Резиновая прокладка	6
34	4269656	Хомут	4
35	4269657	Резиновая прокладка	4
36	4269658	Проставка	18
37	J271030	Болт с шайбой	18
37A	J901030	Болт	1
37B	J222010	Шайба	1
100	4386702	Трубка	1
122	3121210	Трубка	1
123	3121211	Трубка	1
124	3121212	Трубка	1
125	3121213	Трубка	1
130	3121218	Трубка	1
131	3121219	Трубка	1
132	3121220	Трубка	1
141	3104629	Трубка	1
142	3104630	Трубка	1
143	3104631	Трубка	1
144	3104632	Трубка	1
145	3104633	Трубка	1
151	3121200	Трубка	1
152	3121201	Трубка	1
153	3121202	Трубка	1
154	3121203	Трубка	1
155	3121204	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
