Стаирвай опора — HITACHI EX2600-6BH

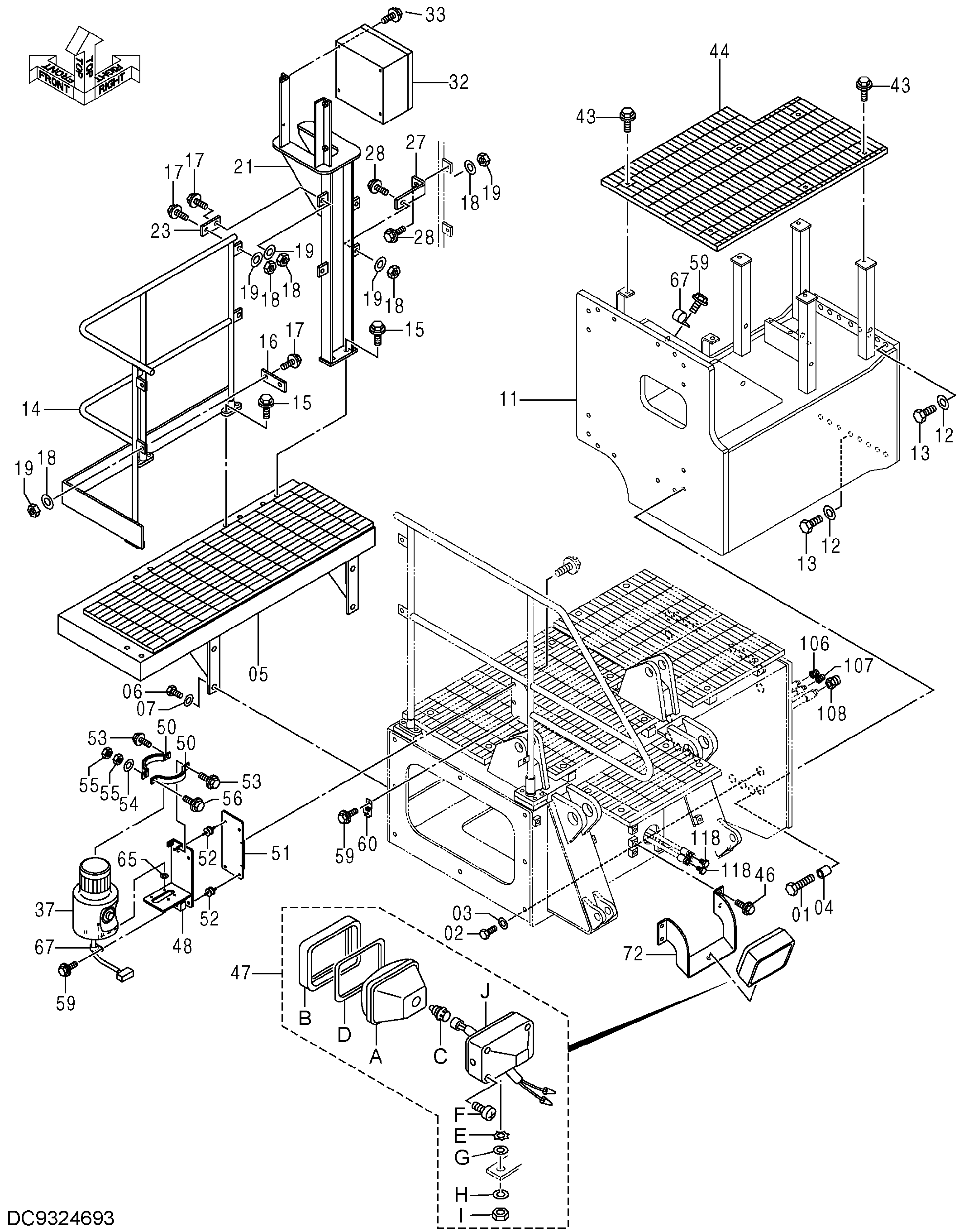

Заводская схема «Стаирвай опора» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J922006 | Болт | 8 |
| 02 | J922055 | Болт | 8 |
| 03 | J222020 | Шайба | 8 |
| 04 | 4638275 | Проставка | 8 |
| 05 | 7051423 | Ступень | 1 |
| 06 | J931635 | Болт | 4 |
| 07 | J222016 | Шайба | 4 |
| 11 | YA40000145 | Балка | 1 |
| 12 | J222022 | Шайба | 16 |
| 13 | J932265 | Болт | 16 |
| 14 | 7051481 | Поручень | 1 |
| 15 | J271235 | Болт с шайбой | 8 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4401061 | Пластина | 2 |
| 17 | J281235 | Болт с шайбой | 8 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4249324 | Шайба | 12 |
| 19 | J950012 | Гайка | 12 |
| 20 | 7053743 | Кронштейн | 1 |
| 23 | 4364672 | Пластина | 2 |
| 27 | 4660048 | Пластина | 2 |
| 28 | J281240 | Болт с шайбой | 4 |
| 28A | J901240 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 32 | 9266563 | Короб выключатель | 1 |
| 33 | J271035 | Болт с шайбой | 4 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | 4723740 | Фонарь воркинг | 1 |
| 43 | J281030 | Болт с шайбой | 6 |
| 43A | J901030 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 44 | YA40000146 | Ступень | 1 |
| 46 | J271030 | Болт с шайбой | 4 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4336570 | Фара | 1 |
| 47 | 4326800 | Фара | 1 |
| 47A | 4326801 | Ленс блок | 1 |
| 47B | 4326802 | Рама | 1 |
| 47C | 4285648 | Лампа | 1 |
| 47D | 4326803 | Прокладка | 1 |
| 47E | 4307026 | Шайба | 1 |
| 47F | 4307027 | Винт | 4 |
| 47G | A590114 | Плоская шайба | 1 |
| 47H | A590914 | Пружинная шайба | 1 |
| 47I | J952014 | Гайка | 1 |
| 48 | 8117379 | Кронштейн | 1 |
| 50 | 9768832 | Хомут | 2 |
| 51 | 9768825 | Кронштейн | 1 |
| 52 | 4677490 | Резиновая подушка | 4 |
| 53 | J260820 | Болт с шайбой | 2 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | A590108 | Плоская шайба | 1 |
| 55 | J950008 | Гайка | 2 |
| 56 | J260830 | Болт с шайбой | 1 |
| 56A | J900830 | Болт | 1 |
| 56B | A590108 | Плоская шайба | 1 |
| 59 | J271025 | Болт с шайбой | 4 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | 4448037 | Кронштейн | 1 |
| 65 | A590105 | Плоская шайба | 3 |
| 67 | 4190274 | Зажим | 1 |
| 72 | 3120851 | Кронштейн | 1 |
| 106 | 4223518 | Пробка унион | 3 |
| 107 | 4223519 | Пробка унион | 1 |
| 108 | 4222049 | Пробка унион | 1 |
| 109 | 4474173 | Пробка | 1 |
| 110 | 4482395 | Пробка | 1 |
| 111 | 4483216 | Пробка | 1 |
| 112 | 4633456 | Пробка | 1 |
| 118 | 4222076 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
