Ковш 17.0m3 (JIS 94) — HITACHI EX2600-6BH

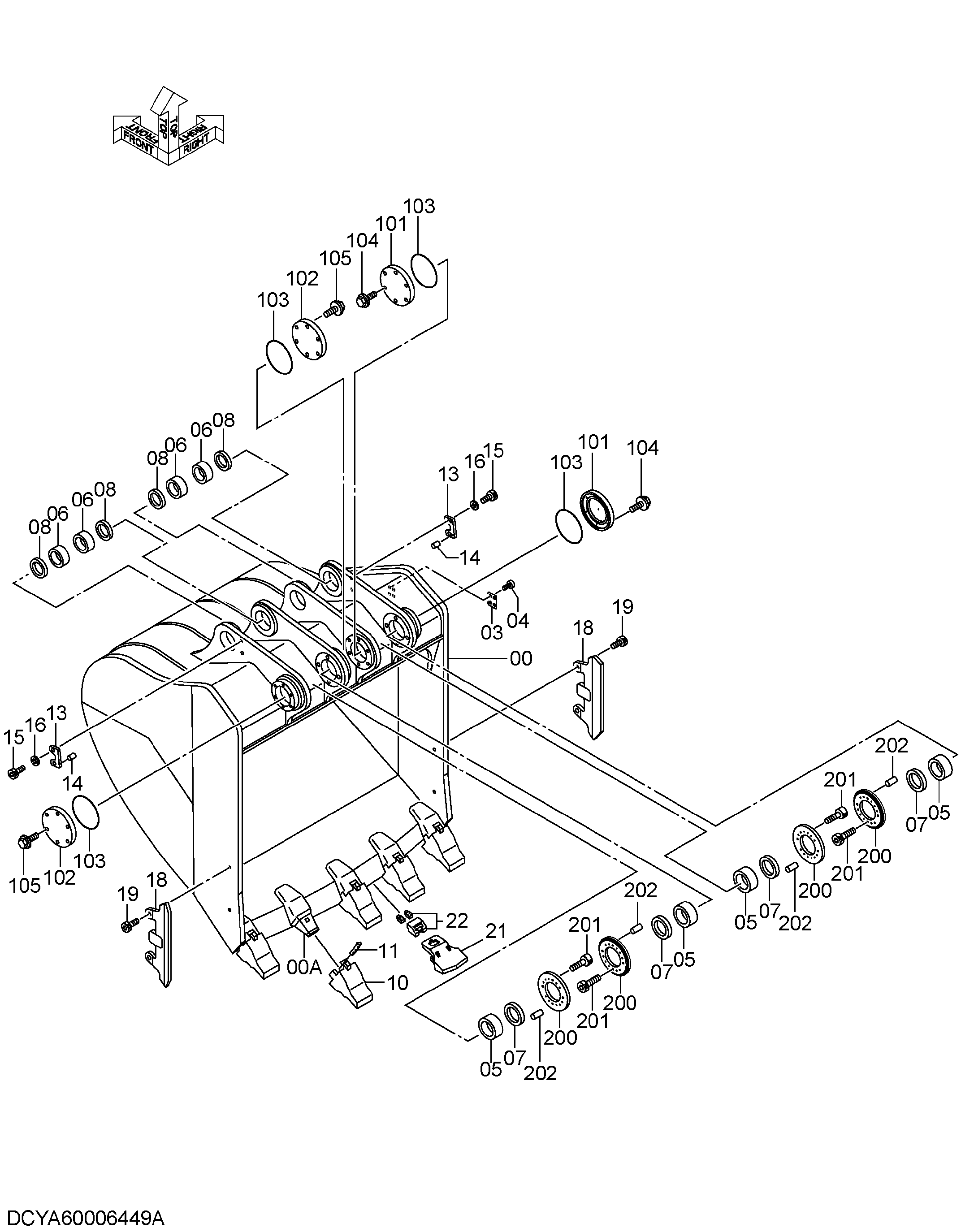

Заводская схема «Ковш 17.0m3 (JIS 94)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4404104 | Адаптер зуба | 5 |
| 04 | M492564 | Приводной винт | 4 |
| 05 | 4459227 | Втулка | 4 |
| 06 | 4385639 | Втулка | 4 |
| 07 | 4175470 | Пылезащитное уплотнение | 4 |
| 08 | 4083968 | Пылезащитное уплотнение | 4 |
| 10 | 4404443 | Коронка зуба | 5 |
| 11 | 4393243 | Стопорный палец | 5 |
| 13 | 4612358 | Ограничитель | 2 |
| 14 | 4612357 | Установочный штифт | 4 |
| 15 | J901430 | Болт | 4 |
| 16 | A590914 | Пружинная шайба | 4 |
| 18 | 4610167 | Боковой резец | 2 |
| 19 | 4616301 | Болт | 4 |
| 21 | 4610104 | Кожух | 4 |
| 22 | 4616080 | Замок | 4 |
| 101 | 3097369 | Крышка | 2 |
| 102 | 3097370 | Крышка | 2 |
| 103 | A811270 | Уплотнительное кольцо | 4 |
| 104 | J271255 | Болт с шайбой | 12 |
| 104A | J901255 | Болт | 1 |
| 104B | J222012 | Шайба | 1 |
| 105 | J271240 | Болт с шайбой | 12 |
| 105A | J901240 | Болт | 1 |
| 105B | J222012 | Шайба | 1 |
| 200 | 3099698 | Упорная пластина | 4 |
| 201 | M341030 | Болт с внутренним шестигранником | 16 |
| 202 | J401650 | Установочный штифт | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
