Топливные трубопроводы (обратный)(рама) — HITACHI EX2600-6BH

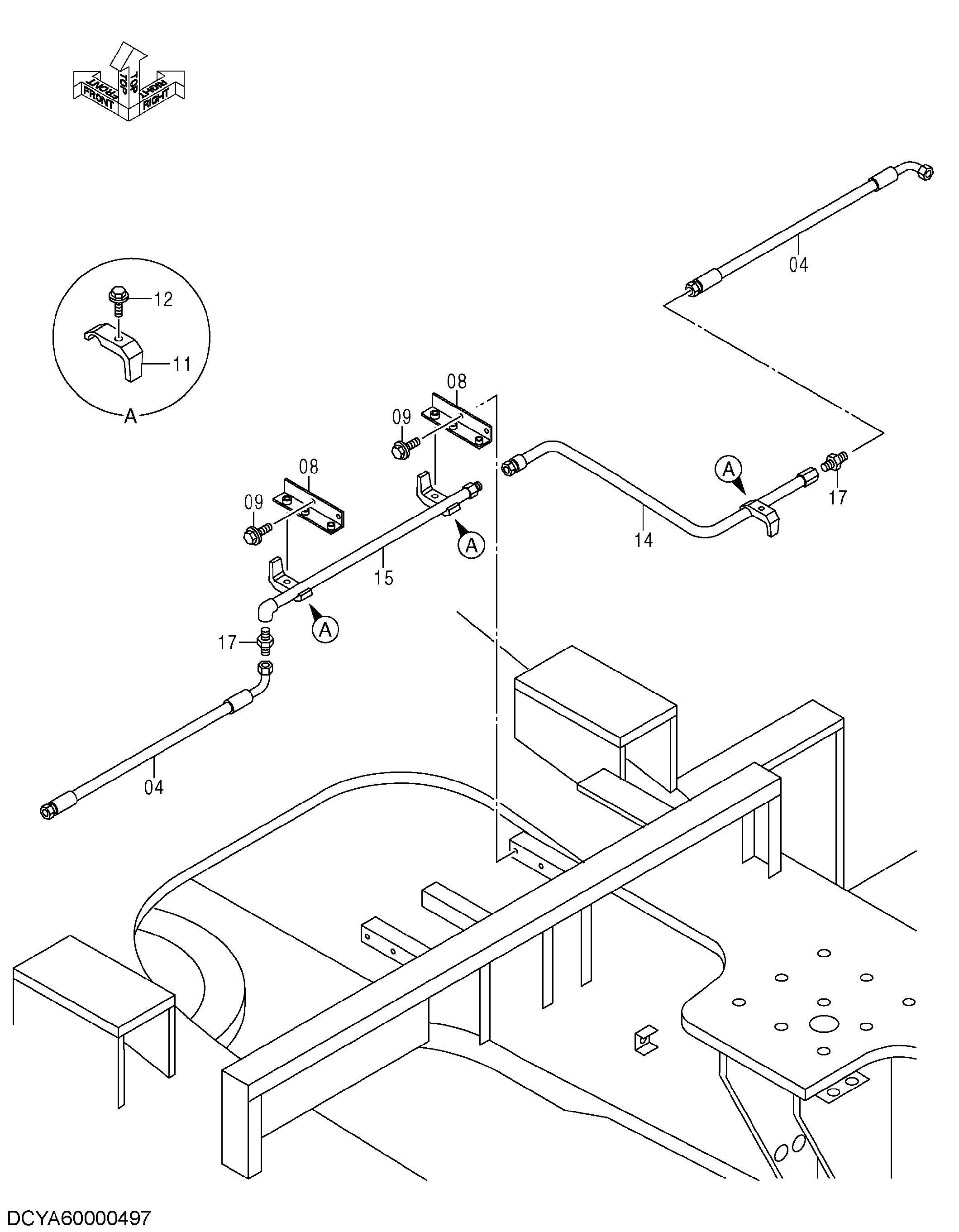

Заводская схема «Топливные трубопроводы (обратный)(рама)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4658713	Шланг	2
08	9766023	Кронштейн	2
09	J271230	Болт с шайбой	4
09A	J901230	Болт	1
09B	J222012	Шайба	1
11	4190127	Хомут трубки	3
12	J271265	Болт с шайбой	3
12A	J901265	Болт	1
12B	J222012	Шайба	1
14	YA40000565	Трубка	1
15	9767467	Трубка	1
17	4214444	Адаптер	2
17A	4506429	Уплотнительное кольцо	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
