Водяной бак — HITACHI EX2600-6BH

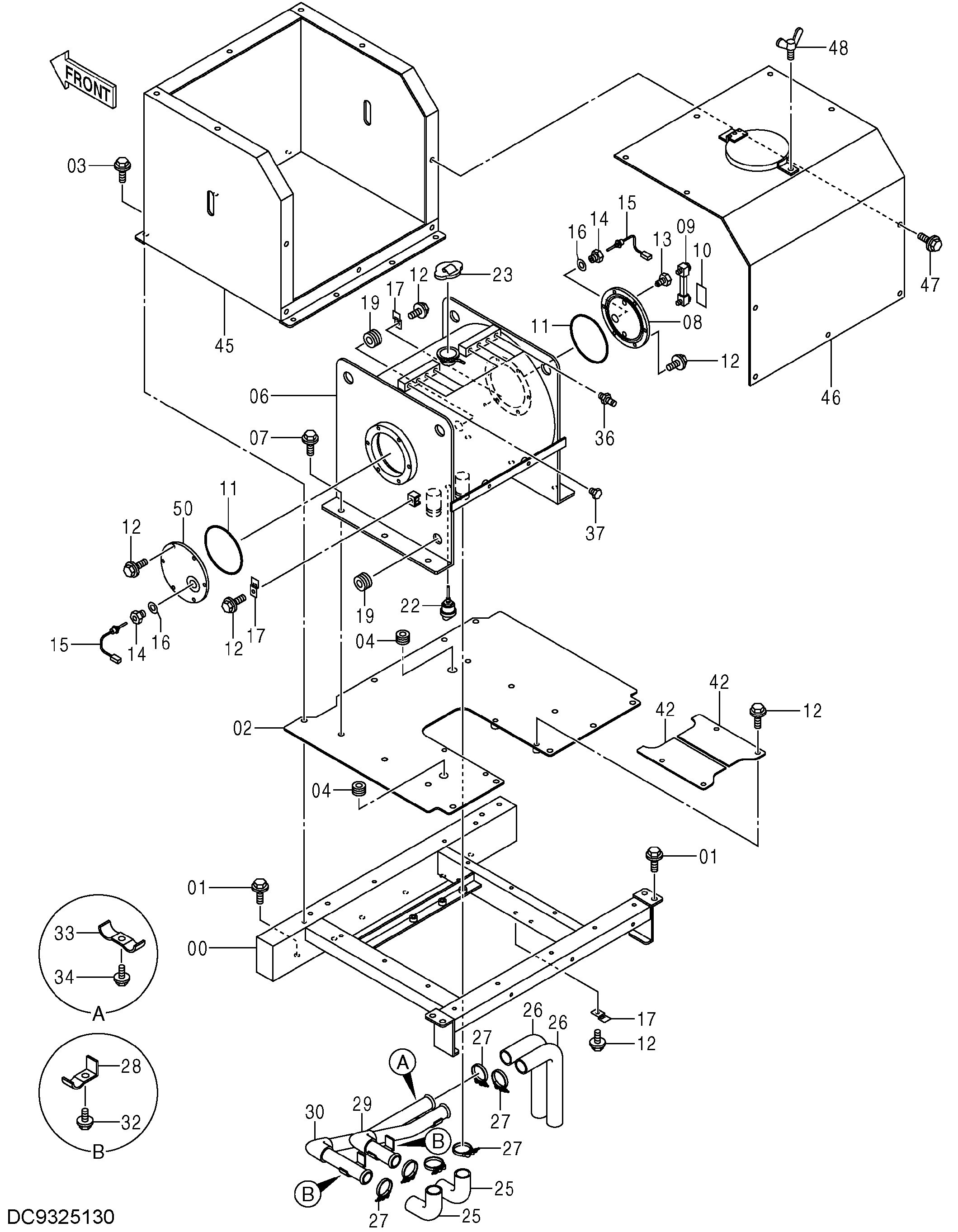

Заводская схема «Водяной бак» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6024974	Опора	1
01	J281235	Болт с шайбой	10
01A	J901235	Болт	1
01B	4249324	Шайба	1
02	7051408	Крышка	1
03	J281030	Болт с шайбой	9
03A	J901030	Болт	1
03B	4486055	Шайба	1
04	94-2808	Резиновая втулка	2
06	6024973	Бак воды	1
07	J281035	Болт с шайбой	6
07A	J901035	Болт	1
07B	4486055	Шайба	1
08	4623051	Крышка	1
09	4622055	Указатель уровня	1
10	4376634	Информационная табличка	1
11	A810165	Уплотнительное кольцо	2
12	J271025	Болт с шайбой	19
12A	J901025	Болт	1
12B	J222010	Шайба	1
13	4622052	Адаптер	2
14	4615801	Переходник	2
15	4614098	Выключатель уровень	2
16	4433439	Уплотнительная шайба	2
17	4448037	Кронштейн	3
19	4205136	Резиновая втулка	2
22	4662935	Датчик уровень	1
23	4441579	Колпачок	1
25	4659647	Резиновый шланг	2
26	4659648	Резиновый шланг	2
27	4282474	Хомут шланга	6
28	4053698	Хомут трубки	2
29	8106512	Трубка	1
30	8106513	Трубка	1
32	J271275	Болт с шайбой	2
32A	J901275	Болт	1
32B	J222012	Шайба	1
33	4053696	Хомут трубки	1
34	J271280	Болт с шайбой	1
34A	J901280	Болт	1
34B	J222012	Шайба	1
36	4303601	Соединение	7
37	94-2011	Пробка	1
42	4659646	Крышка	2
45	6025403	Крышка	1
46	7052480	Крышка	1
47	J281025	Болт с шайбой	10
47A	J901025	Болт	1
47B	4486055	Шайба	1
48	M361220	Болт винг	1
50	4724020	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
