Быстрый заправка система — HITACHI EX2600-6BH

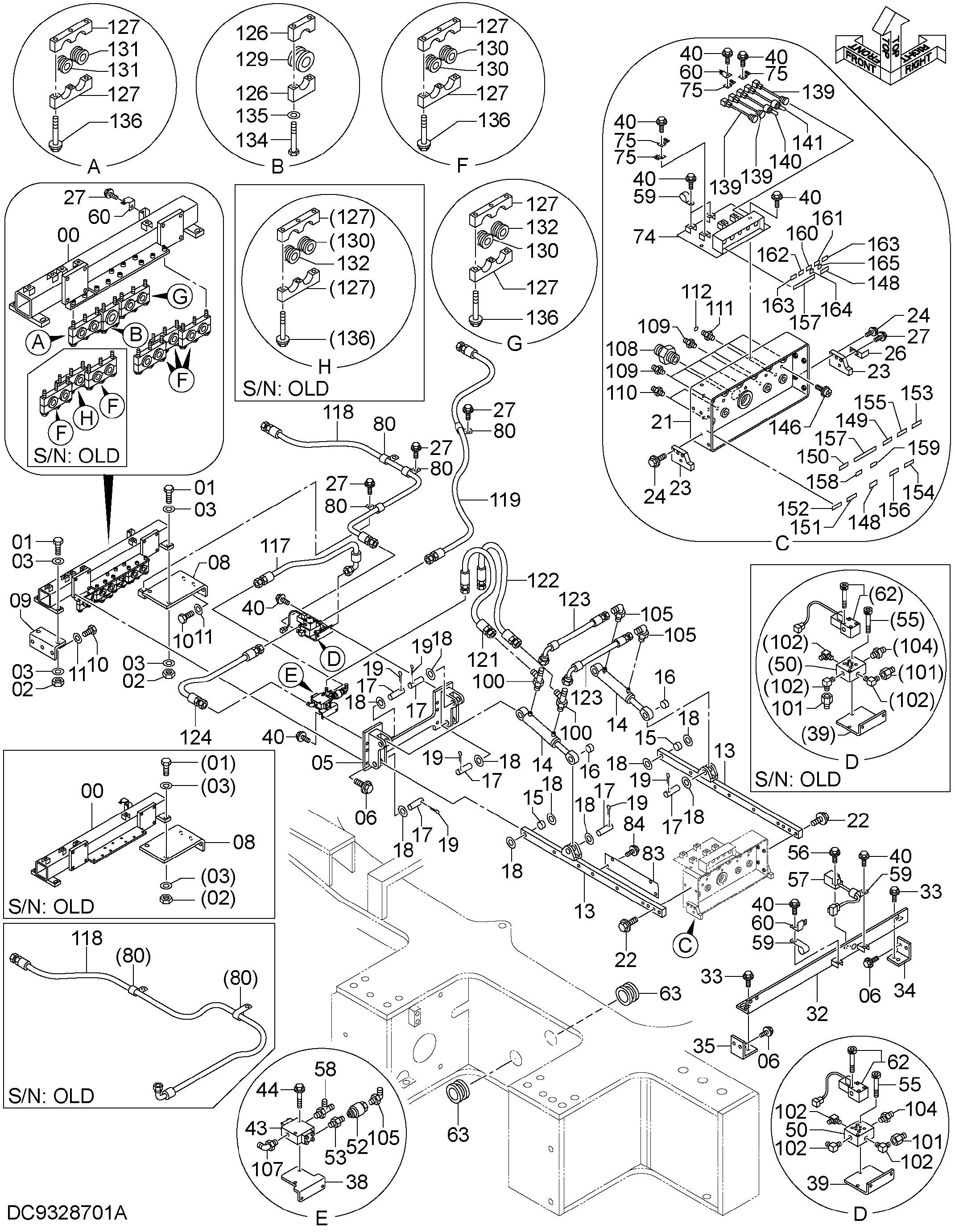

Заводская схема «Быстрый заправка система» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051349 замена: YA40007289 | Опора | 1 |
| 00 | YA40007289 | Опора | 1 |
| 01 | J931660 | Болт | 4 |
| 02 | J950016 | Гайка | 4 |
| 03 | J222016 | Шайба | 8 |
| 05 | 8036277 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 12 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4397301 замена: YA40008061 | Кронштейн | 1 |
| 08 | YA40008061 | Кронштейн | 1 |
| 09 | 4396150 | Кронштейн | 1 |
| 10 | J931830 | Болт | 6 |
| 11 | J222018 | Шайба | 6 |
| 13 | 8106350 | Рукоять | 2 |
| 14 | 4192430 | Кйл.лифт | 2 |
| 15 | 4192415 | Втулка | 2 |
| 16 | 4192416 | Втулка | 4 |
| 17 | 4192417 | Палец | 6 |
| 18 | A590124 | Плоская шайба | 10 |
| 19 | A766040 | Шплинт | 6 |
| 21 | 7051350 | Панель | 1 |
| 22 | J271250 | Болт с шайбой | 6 |
| 22A | J901250 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4192418 | Ограничитель | 2 |
| 24 | J271240 | Болт с шайбой | 4 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4192419 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 4 |
| 27 | J271020 | Болт с шайбой | 6 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 32 | 8070870 | Рама | 1 |
| 33 | J281245 | Болт с шайбой | 4 |
| 33A | J901245 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 34 | 9749354 | Кронштейн | 1 |
| 35 | 9749355 | Кронштейн | 1 |
| 38 | 9767811 | Кронштейн | 1 |
| 39 | 9749618 | Кронштейн | 1 |
| 40 | J271025 | Болт с шайбой | 13 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 43 | 4669072 | Обратный клапан | 1 |
| 44 | J271070 | Болт с шайбой | 2 |
| 44A | J901070 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 50 | 3023458 | Блок | 1 |
| 52 | 4403886 | Клапан словретур | 1 |
| 53 | 4669340 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 55 | M341050 | Болт с внутренним шестигранником | 2 |
| 56 | J450430 | Винт с шайбой | 2 |
| 57 | 4318956 | Выключатель | 1 |
| 58 | A852422 | Тройник | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4190261 | Зажим | 4 |
| 60 | 4336875 | Кронштейн | 3 |
| 62 | 4724329 | Электромагнитный клапан | 1 |
| 63 | 4201986 | Резиновая втулка | 2 |
| 74 | 8107180 | Панель | 1 |
| 75 | 4448037 | Кронштейн | 4 |
| 80 | 4190275 | Зажим | 3 |
| 80 | 4190275 | Зажим | 4 |
| 83 | 9773545 | Пластина | 1 |
| 84 | J271050 | Болт с шайбой | 2 |
| 84A | J901050 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 100 | A852422 | Тройник | 2 |
| 100A | 957366 | Уплотнительное кольцо | 1 |
| 101 | 4379483 | Адаптер | 2 |
| 101 | 4379483 | Адаптер | 1 |
| 102 | 4154656 | Угловой штуцер | 3 |
| 104 | 4154651 | Адаптер | 1 |
| 105 | A852322 | Угловой штуцер | 3 |
| 105A | 957366 | Уплотнительное кольцо | 1 |
| 107 | A852332 | Угловой штуцер | 1 |
| 107A | 4509180 | Уплотнительное кольцо | 1 |
| 108 | 94-1308 | Адаптер | 1 |
| 109 | A852166 | Адаптер | 7 |
| 109A | 4506424 | Уплотнительное кольцо | 1 |
| 110 | 4317612 | Адаптер | 2 |
| 110A | 4506424 | Уплотнительное кольцо | 1 |
| 111 | A853168 | Адаптер | 1 |
| 111A | 4506424 | Уплотнительное кольцо | 1 |
| 112 | 4187328 | Уплотнительное кольцо | 1 |
| 117 | 4427782 | Шланг | 1 |
| 118 | 4313257 | Шланг | 1 |
| 118 | 4658401 | Шланг | 1 |
| 119 | 4651973 | Шланг | 1 |
| 121 | 4616800 | Шланг | 1 |
| 122 | 4389110 | Шланг | 1 |
| 123 | 4313244 | Шланг | 2 |
| 124 | 4269798 | Шланг | 1 |
| 126 | 4186032 | Хомут | 1 |
| 127 | 4192414 | Хомут | 5 |
| 129 | 4186033 | Втулка | 1 |
| 130 | 4407307 | Втулка | 6 |
| 130 | 4407307 | Втулка | 7 |
| 131 | 4192412 | Втулка | 2 |
| 132 | 4192411 | Втулка | 2 |
| 132 | 4192411 | Втулка | 1 |
| 134 | J901004 | Болт | 2 |
| 134 | J901006 | Болт | 2 |
| 135 | J222010 | Шайба | 2 |
| 136 | J271090 | Болт с шайбой | 15 |
| 136A | J901090 | Болт | 1 |
| 136B | J222010 | Шайба | 1 |
| 136 | J271000 | Болт с шайбой | 15 |
| 136A | J901000 | Болт | 1 |
| 136B | J222010 | Шайба | 1 |
| 139 | 4624142 | LED | 3 |
| 140 | 4377351 | Выключатель | 1 |
| 140A | 4405843 | Колпачок резиновый | 1 |
| 141 | 4657012 | Выключатель | 1 |
| 146 | J460516 | Винт с шайбой | 5 |
| 148 | 4657021 | Информационная табличка | 2 |
| 149 | 4450632 | Информационная табличка | 1 |
| 150 | 4657020 | Информационная табличка | 1 |
| 151 | 4450625 | Информационная табличка | 1 |
| 152 | 4450626 | Информационная табличка | 1 |
| 153 | 4450633 | Информационная табличка | 1 |
| 154 | 4415513 | Информационная табличка | 1 |
| 155 | 4459045 | Информационная табличка | 1 |
| 156 | 4459048 | Информационная табличка | 1 |
| 157 | 4657013 | Информационная табличка | 2 |
| 158 | 4657014 | Информационная табличка | 1 |
| 159 | 4657015 | Информационная табличка | 1 |
| 160 | 4657016 | Информационная табличка | 1 |
| 161 | 4657017 | Информационная табличка | 1 |
| 162 | 4657018 | Информационная табличка | 1 |
| 163 | 4657019 | Информационная табличка | 2 |
| 164 | 4657076 | Информационная табличка | 1 |
| 165 | 4658369 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
