Дренажные трубопроводы (двигатель) — HITACHI EX2600-6BH

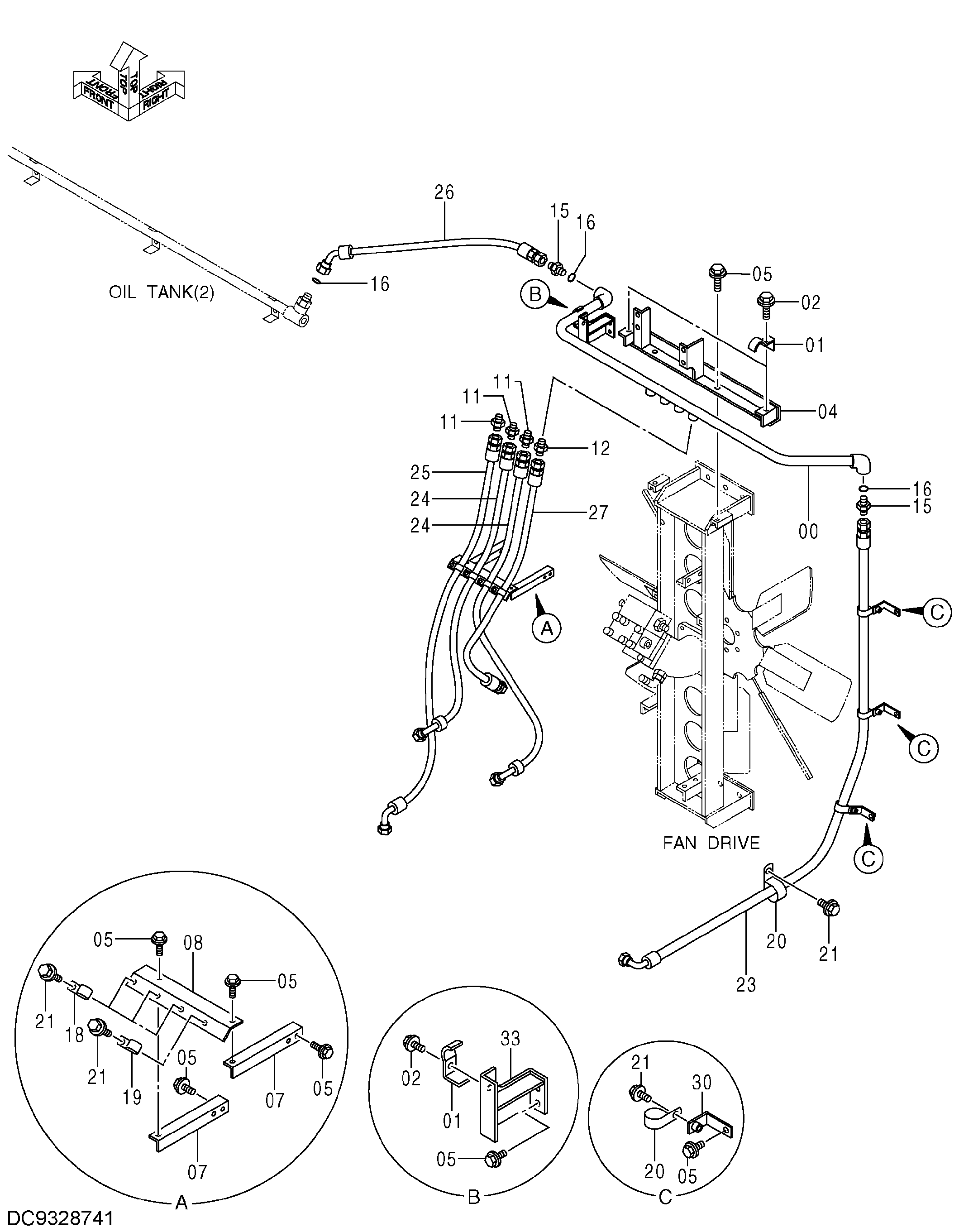

Заводская схема «Дренажные трубопроводы (двигатель)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8127022 | Трубка | 1 |
| 01 | 4053698 | Хомут трубки | 3 |
| 02 | J271275 | Болт с шайбой | 3 |
| 02A | J901275 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 8127023 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 13 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9774166 | Кронштейн | 2 |
| 08 | 8127026 | Кронштейн | 1 |
| 11 | A852122 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A853100 | Адаптер | 2 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | 4187329 | Уплотнительное кольцо | 3 |
| 18 | 4190275 | Зажим | 3 |
| 19 | 4190274 | Зажим | 1 |
| 20 | 4190291 | Зажим | 5 |
| 21 | J271025 | Болт с шайбой | 9 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4446026 | Шланг | 1 |
| 24 | 4722331 | Шланг | 2 |
| 25 | YA00005342 | Шланг | 1 |
| 26 | 4729826 | Шланг | 1 |
| 27 | 4729827 | Шланг | 1 |
| 30 | 9764345 | Кронштейн | 3 |
| 33 | YA40000651 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
