Каталог запчастей HITACHI
Механизм натяжения трубопроводы — HITACHI EX2600-6BH

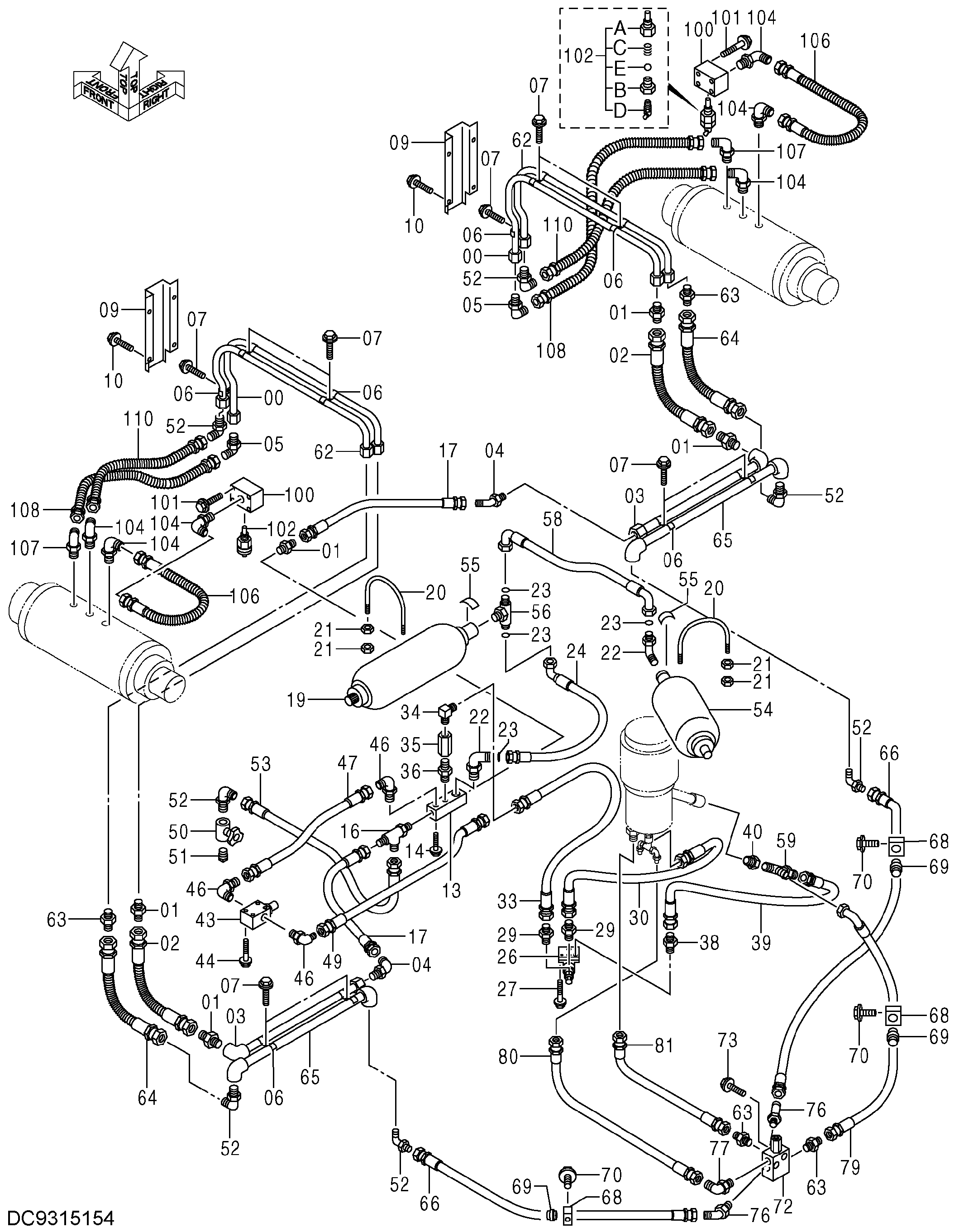

Заводская схема «Механизм натяжения трубопроводы» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079566 | Трубка | 2 |
| 01 | A852144 | Адаптер | 5 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4344599 | Шланг | 2 |
| 03 | 9743060 | Трубка | 2 |
| 04 | A852244 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4189924 | Хомут трубки | 10 |
| 07 | J271040 | Болт с шайбой | 10 |
| 07A | J901040 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 3088897 | Крышка | 2 |
| 10 | J281025 | Болт с шайбой | 8 |
| 10A | J901025 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 13 | 3070302 | Коллектор | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4270679 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4362760 | Шланг | 2 |
| 19 | 4186036 | Гидроаккумулятор | 1 |
| 20 | 4189508 | U-образный болт | 4 |
| 21 | J950016 | Гайка | 16 |
| 22 | A853366 | Угловой штуцер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 4 |
| 24 | 4224450 | Шланг | 1 |
| 26 | 4189176 | Клапан | 1 |
| 27 | J260845 | Болт с шайбой | 2 |
| 27A | J900845 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4215651 | Адаптер | 2 |
| 30 | 4318412 | Шланг | 1 |
| 33 | 4241337 | Шланг | 1 |
| 34 | 4207744 | Угловой штуцер | 1 |
| 35 | 9034570 | Обратный клапан | 1 |
| 36 | 4234652 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4154651 | Адаптер | 1 |
| 39 | 4362761 | Шланг | 1 |
| 40 | 4263454 | Переходник S | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4189175 | Предохранительный клапан | 1 |
| 44 | J260870 | Болт с шайбой | 4 |
| 44A | J900870 | Болт | 1 |
| 44B | A590108 | Плоская шайба | 1 |
| 46 | A852343 | Угловой штуцер | 3 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4362762 | Шланг | 1 |
| 49 | 4304987 | Шланг | 1 |
| 50 | 4199539 | Запорный клапан | 1 |
| 51 | 4093624 | Пробка | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852322 | Угловой штуцер | 7 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4203161 | Шланг | 1 |
| 54 | 4434659 | Гидроаккумулятор | 1 |
| 55 | 4193223 | Информационная табличка | 2 |
| 56 | A853566 | Тройник | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4434622 | Шланг | 1 |
| 59 | A852432 | Тройник | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 8079572 | Трубка | 2 |
| 63 | A852122 | Адаптер | 4 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4434618 | Шланг | 2 |
| 65 | 9754541 | Трубка | 2 |
| 66 | 4305757 | Шланг | 2 |
| 68 | 4186040 | Хомут | 3 |
| 69 | 4186041 | Втулка | 3 |
| 70 | J260850 | Болт с шайбой | 6 |
| 70A | J900850 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 72 | 4186043 | Клапан | 1 |
| 73 | J271065 | Болт с шайбой | 2 |
| 73A | J901065 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 76 | A852222 | Угловой штуцер | 2 |
| 76A | 957366 | Уплотнительное кольцо | 1 |
| 77 | A852323 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 79 | 4434621 | Шланг | 1 |
| 80 | 4218435 | Шланг | 1 |
| 81 | 4269803 | Шланг | 1 |
| 100 | 3035682 | Блок | 2 |
| 101 | J271065 | Болт с шайбой | 4 |
| 101A | J901065 | Болт | 1 |
| 101B | J222010 | Шайба | 1 |
| 102 | 9019581 | Клапан | 2 |
| 102A | 3007166 | Лампа | 1 |
| 102B | 3007167 | Лампа | 1 |
| 102C | 4049951 | Пружина | 1 |
| 102D | J75581 | Пресс-маслёнка | 1 |
| 102E | 4131360 | Шарик | 1 |
| 104 | A852322 | Угловой штуцер | 6 |
| 104A | 957366 | Уплотнительное кольцо | 1 |
| 106 | 4405634 | Шланг | 2 |
| 107 | A852344 | Угловой штуцер | 2 |
| 107A | 4506418 | Уплотнительное кольцо | 1 |
| 108 | 4344600 | Шланг | 2 |
| 110 | 4434616 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
