Радиатор (1-2) — HITACHI EX2600-6BH

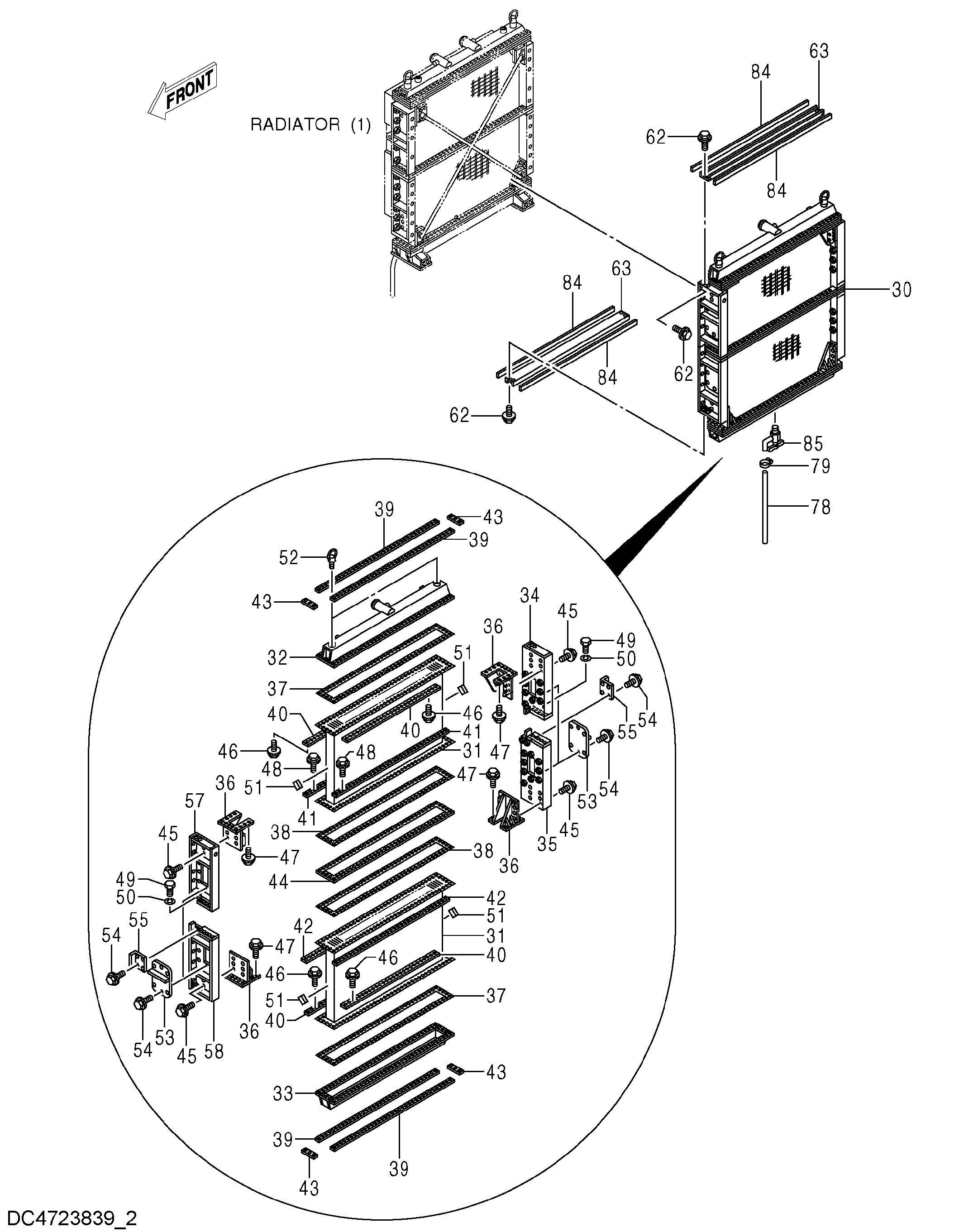

Заводская схема «Радиатор (1-2)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4723839 | Радиатор (2/2) | 1 | |
| 30 | YA00008430 | Коре радиатор | 1 |
| 31 | 4673182 | Коре | 2 |
| 32 | 4673183 | Бак | 1 |
| 33 | 4673184 | Бак | 1 |
| 34 | 4673185 | Опора | 1 |
| 35 | 4673187 | Опора | 1 |
| 36 | 4475316 | RIB | 4 |
| 37 | 4488378 | Прокладка | 2 |
| 38 | 4488379 | Прокладка | 2 |
| 39 | 4488381 | Пластина | 4 |
| 40 | 4488383 | Пластина | 4 |
| 41 | 4488384 | Пластина | 2 |
| 42 | 4488385 | Пластина | 2 |
| 43 | 4387142 | Пластина | 4 |
| 44 | 4488386 | Пластина | 1 |
| 45 | J271230 | Болт с шайбой | 24 |
| 45A | J901230 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | J271030 | Болт с шайбой | 108 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J271235 | Болт с шайбой | 44 |
| 47A | J901235 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | J271050 | Болт с шайбой | 66 |
| 48A | J901050 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J901270 | Болт | 10 |
| 50 | A590912 | Пружинная шайба | 10 |
| 51 | 4664950 | Манжета | 4 |
| 52 | 4488388 | Болт проушина | 2 |
| 53 | 4673189 | Пластина | 4 |
| 54 | J271025 | Болт с шайбой | 40 |
| 54A | J901025 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | 4649987 | Пластина | 2 |
| 57 | 4673186 | Опора | 1 |
| 58 | 4673188 | Опора | 1 |
| 62 | J271030 | Болт с шайбой | 28 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4673167 | Кронштейн | 2 |
| 78 | 4206316 | Виниловый шланг | 1 |
| 79 | 4143888 | Провод | 1 |
| 84 | 4488422 | Манжета | 4 |
| 85 | 4488423 | Кран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
