Поручень (гидробак) — HITACHI EX2600-6BH

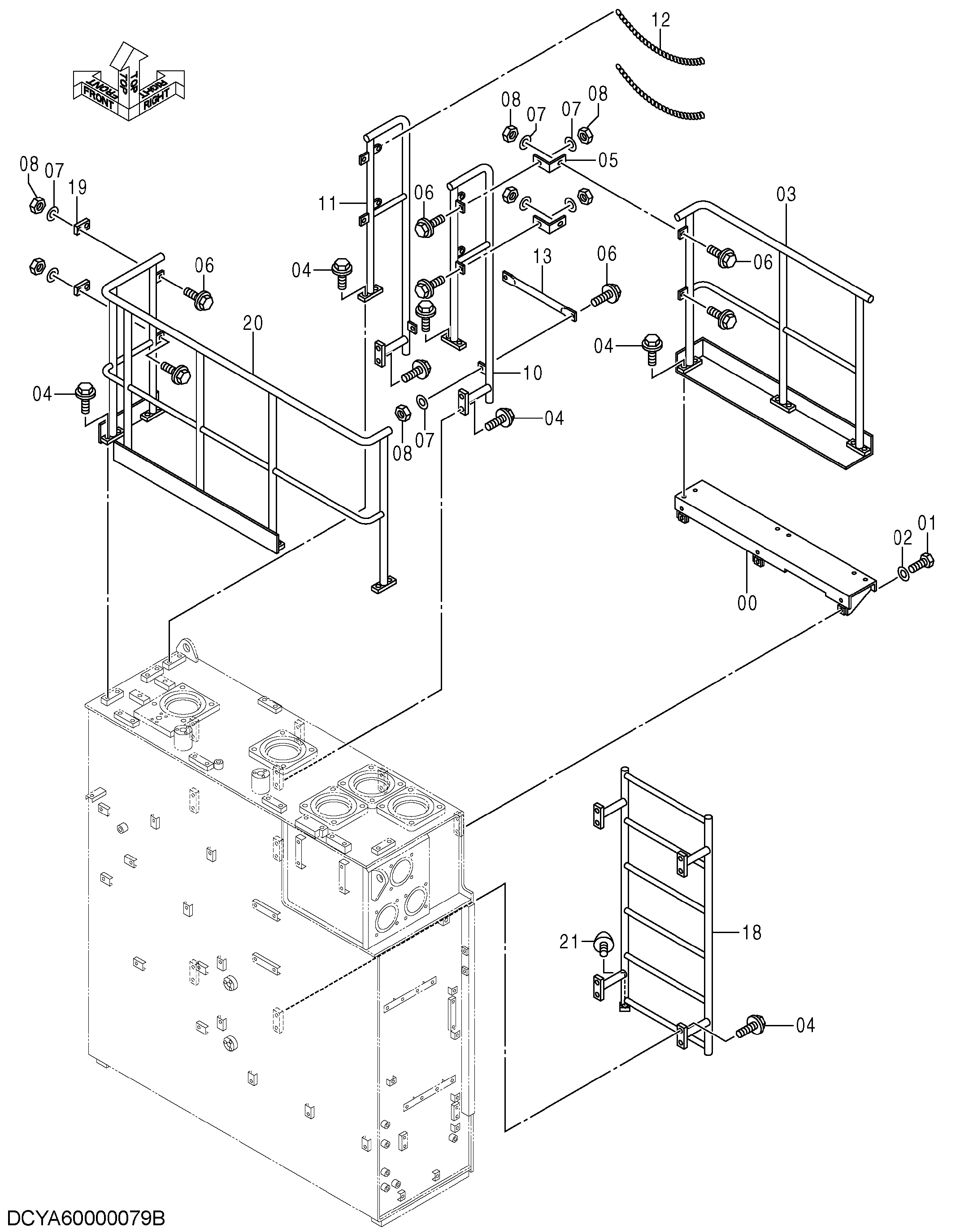

Заводская схема «Поручень (гидробак)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000306 | Ступень | 1 |
| 01 | J931635 | Болт | 6 |
| 02 | J222016 | Шайба | 6 |
| 03 | YA40000207 | Поручень | 1 |
| 04 | J271235 | Болт с шайбой | 34 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 04 | J271230 | Болт с шайбой | 34 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | YA00000344 | Пластина | 2 |
| 06 | J281240 | Болт с шайбой | 10 |
| 06A | J901240 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | 4249324 | Шайба | 10 |
| 08 | J950012 | Гайка | 10 |
| 10 | YA40000188 | Поручень | 1 |
| 11 | YA40000388 | Поручень | 1 |
| 12 | 4446902 | Цепь | 2 |
| 13 | 4721667 | Трубка | 1 |
| 18 | YA40000387 | Лестница | 1 |
| 19 | 4364672 | Пластина | 2 |
| 20 | YA40000187 | Поручень | 1 |
| 21 | 4371411 | Ограничитель резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
