Трубопроводы системы смазки (1-2)(рукоять) — HITACHI EX2600-6BH

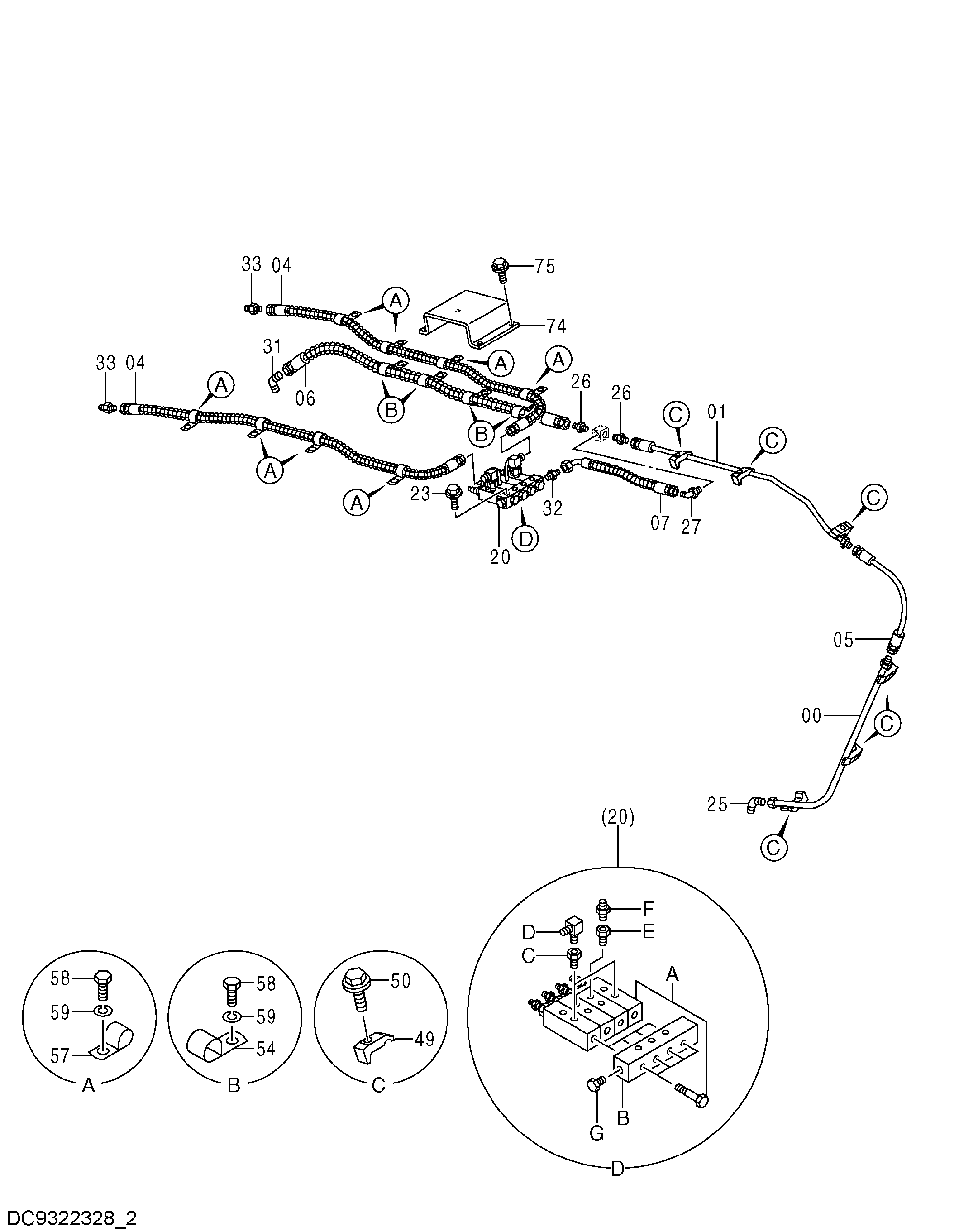

Заводская схема «Трубопроводы системы смазки (1-2)(рукоять)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9773479 | Трубка | 1 |
| 01 | 9773480 | Трубка | 1 |
| 04 | 4402195 | Шланг | 2 |
| 05 | 4457914 | Шланг | 1 |
| 06 | 4358924 | Шланг | 1 |
| 07 | 4411438 | Шланг | 1 |
| 20 | 4411372 | Клапан | 1 |
| 20A | 4182051 | Клапан | 4 |
| 20C | 4253567 | Адаптер | 2 |
| 20D | 4154656 | Угловой штуцер | 2 |
| 20E | 4191349 | Адаптер | 2 |
| 20F | J75481 | Пресс-маслёнка | 2 |
| 20G | 4092534 | Пробка | 1 |
| 23 | J260845 | Болт с шайбой | 3 |
| 23A | J900845 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4190248 | Угловой штуцер | 1 |
| 26 | 4221278 | Адаптер | 2 |
| 27 | 4154657 | Угловой штуцер | 1 |
| 31 | 4156433 | Угловой штуцер | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4154651 | Адаптер | 2 |
| 49 | 4190126 | Хомут трубки | 6 |
| 50 | J271255 | Болт с шайбой | 6 |
| 50A | J901255 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 54 | 4190265 | Зажим | 4 |
| 57 | 4190277 | Зажим | 8 |
| 58 | J901020 | Болт | 12 |
| 59 | A590910 | Пружинная шайба | 12 |
| 74 | 4411734 | Крышка | 1 |
| 75 | J271020 | Болт с шайбой | 4 |
| 75A | J901020 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
