Пилотные гидролинии (1-2)(вентилятор насос) — HITACHI EX2600-6BH

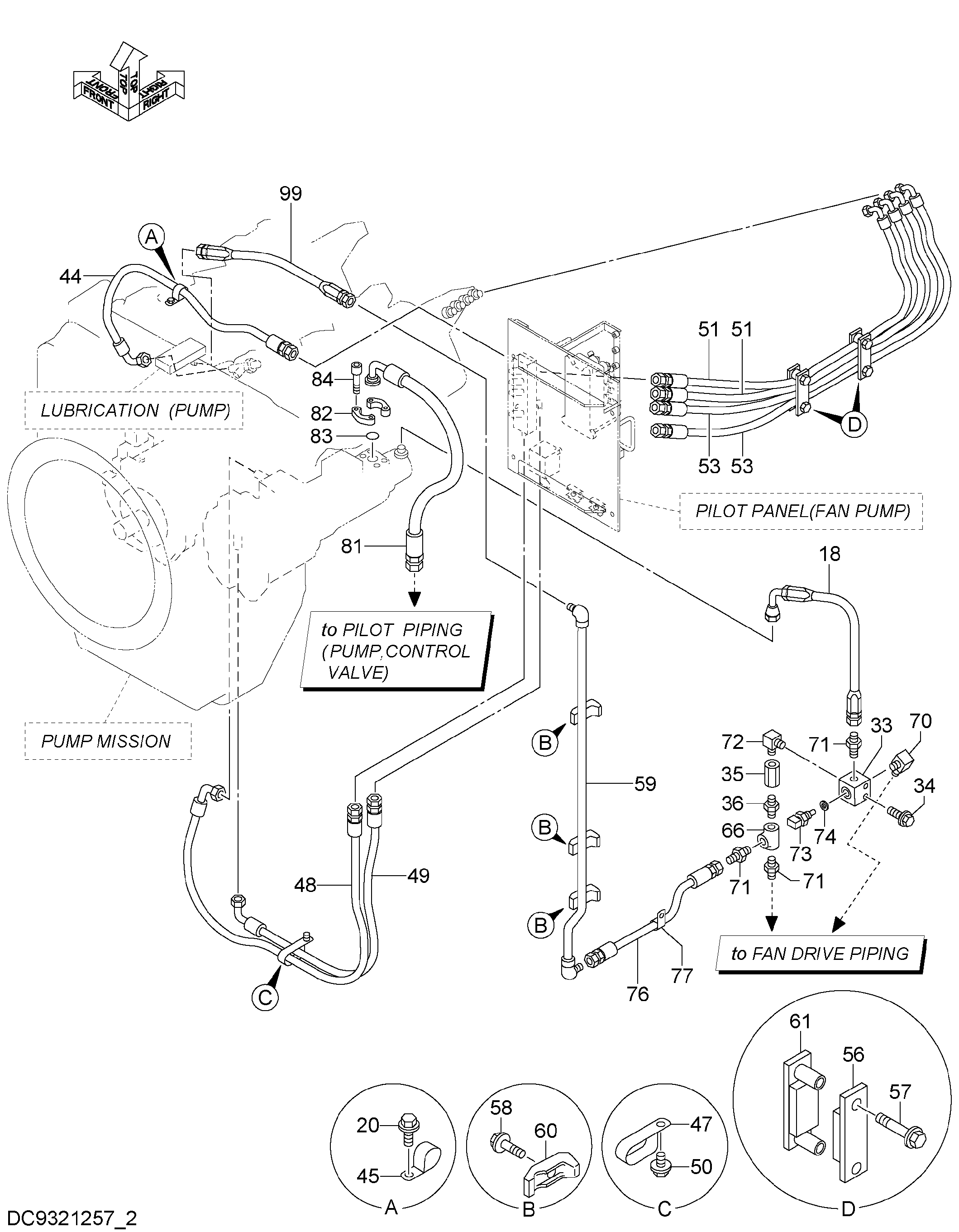

Заводская схема «Пилотные гидролинии (1-2)(вентилятор насос)» для HITACHI EX2600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 18 | 4485428 | Шланг | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 33 | 3121525 | Блок | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4137827 | Обратный клапан | 1 |
| 36 | 94-1703 | Адаптер | 1 |
| 44 | 4313250 | Шланг | 1 |
| 45 | 4190275 | Зажим | 1 |
| 47 | 4190292 | Зажим | 1 |
| 48 | 4366995 | Шланг | 1 |
| 49 | 4207935 | Шланг | 1 |
| 50 | J271016 | Болт с шайбой | 1 |
| 50A | J901016 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4386663 | Шланг | 2 |
| 53 | 4417889 | Шланг | 2 |
| 56 | 9744323 | Хомут | 2 |
| 57 | J271060 | Болт с шайбой | 4 |
| 57A | J901060 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J271040 | Болт с шайбой | 3 |
| 58A | J901040 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 9746430 | Трубка | 1 |
| 60 | 4190124 | Хомут трубки | 3 |
| 61 | 9761792 | Хомут | 2 |
| 66 | 991368 | TEE W | 1 |
| 70 | 4154658 | Угловой штуцер | 1 |
| 71 | 4154653 | Адаптер | 3 |
| 72 | 4223385 | Угловой штуцер | 1 |
| 73 | 4250260 | Датчик | 1 |
| 74 | 4250261 | Прокладка | 1 |
| 76 | 4485397 | Шланг | 1 |
| 77 | 4190277 | Зажим | 1 |
| 81 | 4443717 | Шланг | 1 |
| 82 | 962453 | Разъёмный фланец | 2 |
| 83 | 966993 | Уплотнительное кольцо | 1 |
| 84 | M341030 | Болт с внутренним шестигранником | 4 |
| 99 | 4666522 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
